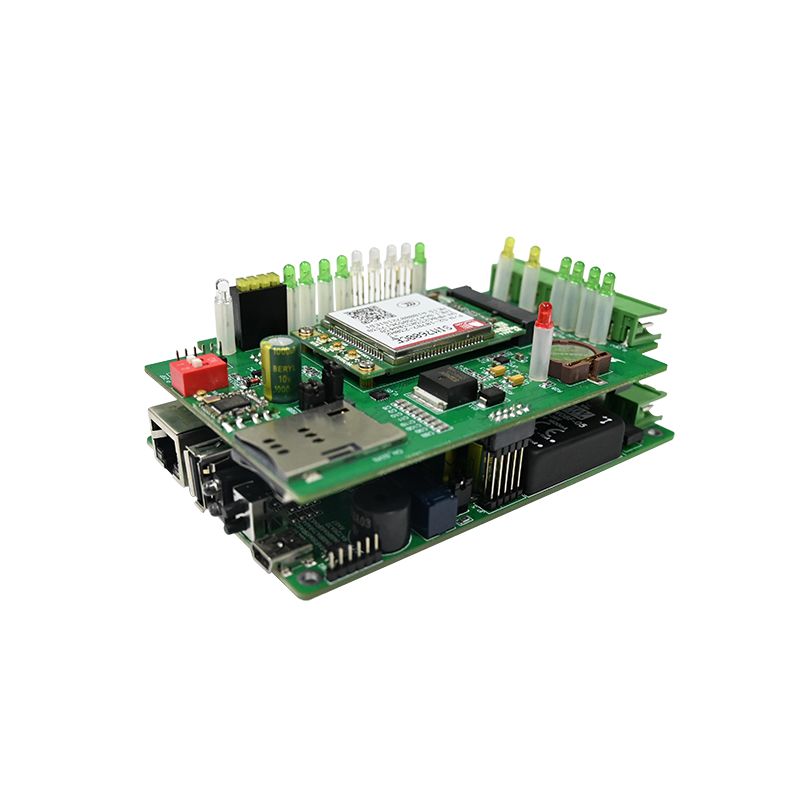

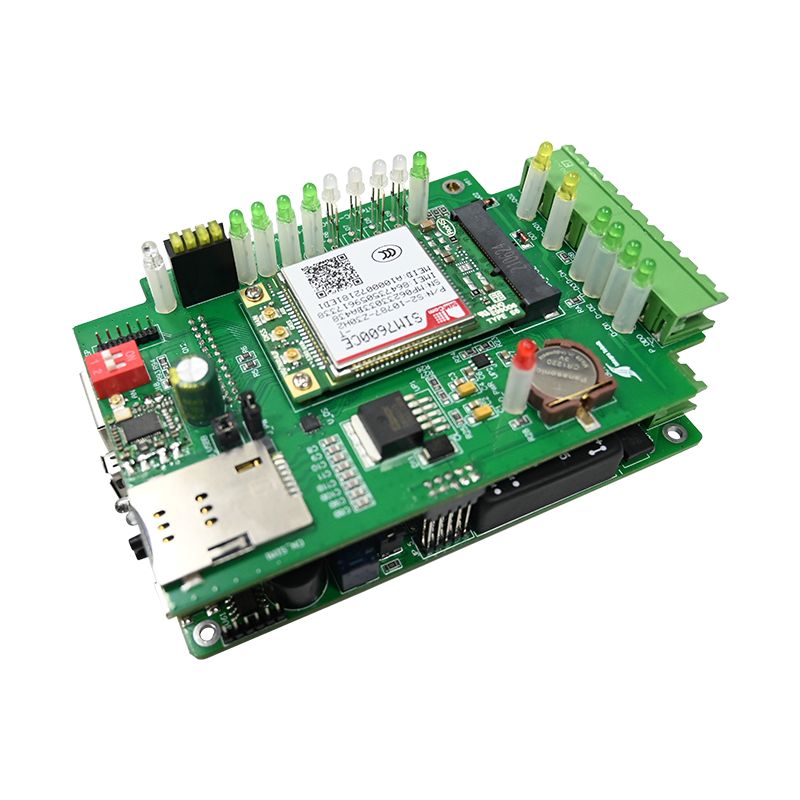

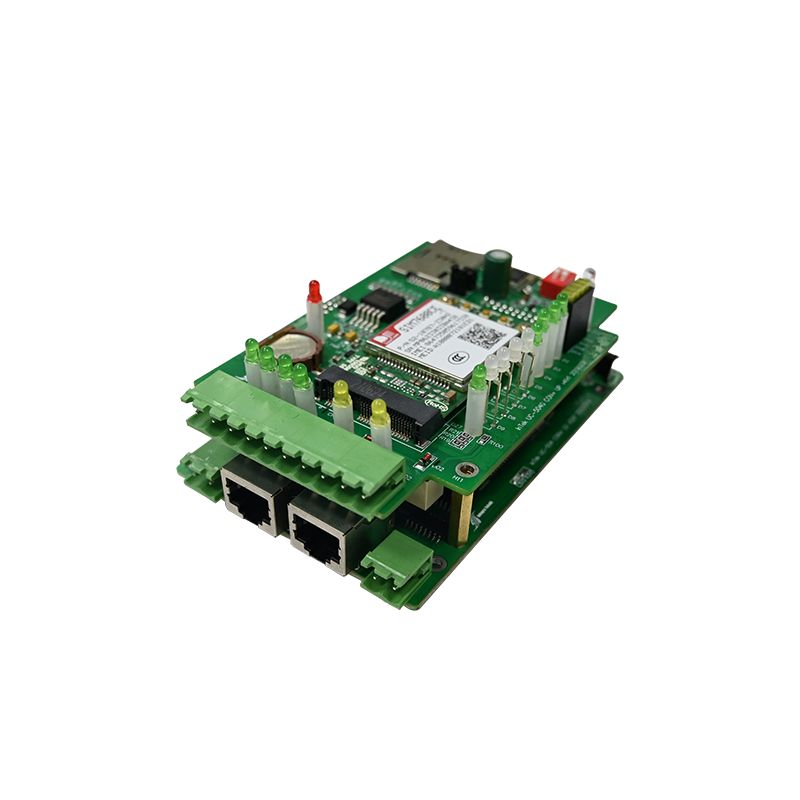

Контроль доступа PCBA

Доступ к UNIXPLOREУправляющая печатная платаразработан для брендов охранного оборудования, интеграторов систем контроля доступа и поставщиков интеллектуальных решений для зданий, которым требуются надежные и масштабируемые электронные решения для контроля доступа. Эта печатная плата управления доступом коммерческого уровня сочетает в себе быструю обработку аутентификации, стабильное управление ретрансляцией, шифрованную связь и гибкое автономное управление в компактной и надежной платформе печатной платы.

Что такое PCBA контроля доступа?

PCBA контроля доступа — это электронный мозг внутри картридеров, клавиатур, биометрических сканеров и дверных контроллеров. Он обрабатывает учетные данные, принимает решения об аутентификации и запускает исполнительные механизмы блокировки. В отличие от плат общего назначения, PCBA должна обеспечивать шифрование уровня безопасности, отказоустойчивую релейную логику и бесперебойное питание во время кратковременных отключений.

Выбор неправильной платы управления доступом приводит к дверным ударам, которые не запираются, учетным данным, проверка которых занимает несколько секунд, или к полной блокировке системы в периоды высокой нагрузки.

Основные функции PCBA контроля доступа

• Чтение учетных данных — Wiegand, OSDP или последовательный ввод от RFID/скрытых считывателей карт.
• Логика аутентификации — встроенная база данных (автономно) или передача на хост-контроллер
• Релейное управление – выходы с сухими контактами для магнитных замков или электрозамков.
• Контроль входа – датчик положения двери (геркон) и кнопка запроса на выход (REX)
• Обнаружение несанкционированного доступа — датчик открытия корпуса и защита от несанкционированного доступа к памяти.

Типичный апзаявления

Подробные технические параметры

Следующие спецификации представляют печатную плату управления доступом коммерческого уровня, подходящую для офисов, квартир и промышленных объектов.

Электрические характеристики

Интерфейсы ввода и вывода

Память и пользовательская емкость

Физический и экологический

• Размеры платы — 85 x 55 мм (стандартно) или 100 x 70 мм (с корпусом).
• Монтаж – четыре отверстия диаметром 3,5 мм для стоек.
• Рабочая температура – ​​от -20°C до +65°C.
• Температура хранения – от -40°С до +85°С.
• Допуск по влажности – от 10% до 90% относительной влажности (без конденсации).
• Резервная батарея — дополнительная литий-ионная схема зарядки на 3,7 В или свинцово-кислотная на 12 В.

Функции безопасности

• Шифрование — AES-128 для связи OSDP.
• Обнаружение несанкционированного доступа – открытие корпуса вызывает блокировку реле и выход сигнала тревоги.
• Сторожевой таймер – автоматический сброс через 5 секунд блокировки процессора.
• Защита флэш-памяти – проверка контрольной суммы при загрузке

Сравнение этой печатной платы управления доступом

Часто задаваемые вопросы по контролю доступа PCBA

Эти три вопроса задают интеграторы систем безопасности, менеджеры объектов и инженеры по аппаратному обеспечению, оценивающие решения PCBA для контроля доступа.

Вопрос 1. В чем разница между отказоустойчивыми и отказоустойчивыми конфигурациями реле на печатной плате управления доступом и какую из них следует использовать?

Отвечать:Разница определяет, закроются или разблокируются двери во время отключения электроэнергии. Безопасный режим (также называемый «питание при открытии») означает, что для разблокировки двери необходимо подать питание на реле. При отключении питания реле возвращается в состояние покоя, в результате чего дверь остается запертой. Это используется для защитных дверей, серверных комнат и зон обработки наличных, где защита от злоумышленников важнее, чем легкий выход. Отказоустойчивость (питание на запирание) означает, что реле должно быть под напряжением, чтобы запереть дверь. При отключении питания дверь автоматически разблокируется. Этого требуют правила пожарной безопасности для аварийных выходов, дверей лестничных клеток и любых путей выхода, откуда люди должны покинуть дом во время сбоя питания. Большинство плат контроля доступа PCBA оснащены реле с сухими контактами, сконфигурированными как форма C (COM, Н/О, Н/З). Для обеспечения отказоустойчивости подключите замок к нормально разомкнутой клемме. Для обеспечения безопасности подключите замок к размыкающей клемме. Перед выбором всегда проверяйте местные противопожарные нормы – NFPA 101 требует наличия отказоустойчивых дверей на всех выходных дверях в коммерческих зданиях. Для дверей, требующих как безопасности, так и противопожарных требований, используйте отказоустойчивый замок и резервную аккумуляторную панель, которая обеспечивает питание печатной платы контроля доступа в течение 4–8 часов после сбоя в сети.

Вопрос 2: Может ли эта PCBA управления доступом работать в автономном режиме без подключения к сети и сколько пользователей она может хранить локально?

Отвечать:Да. Эта печатная плата работает полностью автономно в автономном режиме. Все учетные данные пользователей, расписания доступа и журналы событий хранятся во встроенной флэш-памяти. Стандартная конфигурация вмещает 1000 пользователей и 10 000 журналов событий без дополнительных затрат. Расширенная версия (обновляемая на месте через встроенное ПО) рассчитана на 10 000 пользователей и 50 000 событий. Для работы в автономном режиме требуется устройство программирования для первоначальной загрузки пользователей — либо выделенная мастер-карта (первая запрограммированная карта определяет права администратора), проводная клавиатура, подключенная к дополнительному входу, либо временное подключение ноутбука через порт конфигурации (TTL или RS-232). После программирования PCBA контроля доступа принимает решения по аутентификации локально менее чем за 50 миллисекунд. Ни облака, ни хост-компьютера, ни кабеля Ethernet не требуется. Это делает автономные конструкции PCBA идеальными для удаленных ворот, строительных трейлеров и небольших офисов, где прокладка сетевых кабелей нецелесообразна. Для получения журналов событий с автономной платы необходимо подключить ноутбук или использовать портативное устройство передачи данных. Для мониторинга в реальном времени требуется сетевой PCBA контроля доступа с Ethernet или Wi-Fi.

Вопрос 3: Как подключить считыватель Wiegand к этой печатной плате контроля доступа и какова максимальная длина кабеля?

Отвечать:Интерфейс Wiegand использует три активных сигнала: данные 0 (D0), данные 1 (D1) и земля (GND). Некоторым считывателям также требуется питание +12 В. Следуйте этой таблице подключения:

Максимальная длина кабеля для Wiegand при напряжении 12 В зависит от сечения провода и емкости кабеля:

Используйте многожильный экранированный кабель витой пары с заземляющим проводом. Подключайте экран к заземлению только на стороне PCBA контроля доступа (никогда на считывателе), чтобы избежать контуров заземления. Для расстояний, превышающих эти пределы, установите повторитель Wiegand или переключитесь на OSDP (RS-485), который надежно достигает 1200 метров (4000 футов). Перед окончательной установкой всегда проверяйте на стенде длинный кабель — ухудшение сигнала может привести к прерывистому чтению карты, которое трудно отладить на месте.

Рекомендации по установке PCBA для контроля доступа

Даже высококачественная печатная плата контроля доступа выйдет из строя, если она установлена ​​неправильно. Следуйте этим рекомендациям.

Место установки

• Внутри охраняемой зоны – разместите контроллер внутри охраняемой зоны (не над дверью снаружи).
• Высота – от 1,5 до 1,8 метра для доступа к клавиатуре во время программирования.
• Корпус. Для коммерческих установок используйте металлический запираемый ящик.
• Разделение. Линии электропередачи переменного тока (120/240 В) следует держать на расстоянии не менее 30 см от низковольтной проводки.

Рекомендации по подключению реле

Распространенные ошибки проводки

Контрольный список тестирования перед развертыванием

Запустите эту последовательность действий на каждой плате управления доступом, прежде чем покинуть рабочее место.

Процедура стендовых испытаний

1. Подайте 12 В постоянного тока и измерьте ток (обычно 40–60 мА на холостом ходу).
2. Предъявите действительную карту – реле должно щелкнуть, и светодиод изменит состояние.
3. Измерьте целостность замыкающих клемм реле (должны замкнуться на запрограммированное время удержания)
4. Предъявите недействительную карту – реле не должно активироваться
5. Активировать вход REX – дверь должна разблокироваться без учетных данных
6. Откройте корпус – тамперный выход должен изменить состояние
7. Имитация входа пожарной сигнализации – все реле безопасности должны обесточиться.

Критерии «пройден/не пройден»

Справочная информация по основным техническим характеристикам

Сохраните этот блок для справки по закупкам и проектированию.

PCBA контроля доступа – коммерческий класс

• Вход: 9–24 В постоянного тока, 60 мА в режиме ожидания.
• Интерфейс считывателя: Wiegand 26/34-бит или OSDP (RS-485).
• Емкость пользователей: 1000 (стандартная версия) / 10 000 (расширенная версия).
• Журнал событий: 10 000 событий.
• Реле: блокировка (5А) + вспомогательный (2А).
• Входы: датчик двери, REX, пожарная блокировка.
• Рабочая температура: от -20°C до +65°C.

• Безопасность: AES-128, сторожевой таймер, обнаружение несанкционированного доступа.
