Почему UNIXPLORE предлагает печатную плату промышленного уровня для критически важных приложений

Для инженеров и менеджеров по закупкам печатная плата в сборе (PCBA) является единственным наиболее чувствительным к сбоям компонентом любого электронного продукта.УНИКСПЛОР, работающая в Дунгуане, Китай, с 2011 года, завоевала свою репутацию благодаря сборкам, которые выдерживают реальные условия — циклические изменения температуры, вибрацию, влажность и непрерывную работу.

В отличие от крупных производителей картонных изделий, UNIXPLORE фокусируется на надежности конкретных приложений в восьми отраслях: от медицинского оборудования до автомобильных систем.

Преимущество UNIXPLORE «под ключ»

Один поставщик, контролирующий всю цепочку, позволяет избежать обвинений. UNIXPLORE владеет или напрямую управляет каждым шагом:

• Проектирование и изготовление печатной платы — собственная проверка компоновки на предмет целостности сигнала.
• Закупка компонентов – закупка только у франчайзинговых дистрибьюторов.
• Сборка SMT и THT – линии сборки Panasonic и Yamaha.
• Предварительное программирование – микроконтроллеры прошиваются перед пайкой.
• Функциональное тестирование – специальные испытательные стенды для каждого продукта.

Сборка коробки и жгут проводов – Готовый продукт готов к розничной продаже.

Сертификаты, которые вы можете проверить

УНИКСПЛОР поддерживает четыре активных сторонних сертификата:

• ISO9001:2015 – Полная система управления качеством.
• SGS – независимая проверка материалов и процессов.
• RoHS – соответствие требованиям для рынков Европы и Северной Америки.
• UL – признанный комплект компонентов пожарной безопасности.

Никакая сертификация не отображается, если она не актуальна. UNIXPLORE публикует даты аудита по запросу.

Восемь категорий печатных плат для конкретных приложений из УНИКСПЛОР

В каждой категории используются разные правила проектирования, классы компонентов и протоколы тестирования.

Бытовая техника PCBA

Стиральные машины, холодильники, индукционные плиты. Требуется защитное покрытие от пара и остатков моющих средств. В UNIXPLORE добавлены схемы демпфирования реле для предотвращения перезагрузки микроконтроллера.

Промышленный контроль PCBA

ПЛК, моторные приводы, регуляторы температуры. Широкий рабочий диапазон (от -30°C до +85°C) с защитой от перенапряжения на всех входах. UNIXPLORE в стандартной комплектации использует конденсаторы, рассчитанные на температуру 105°C.

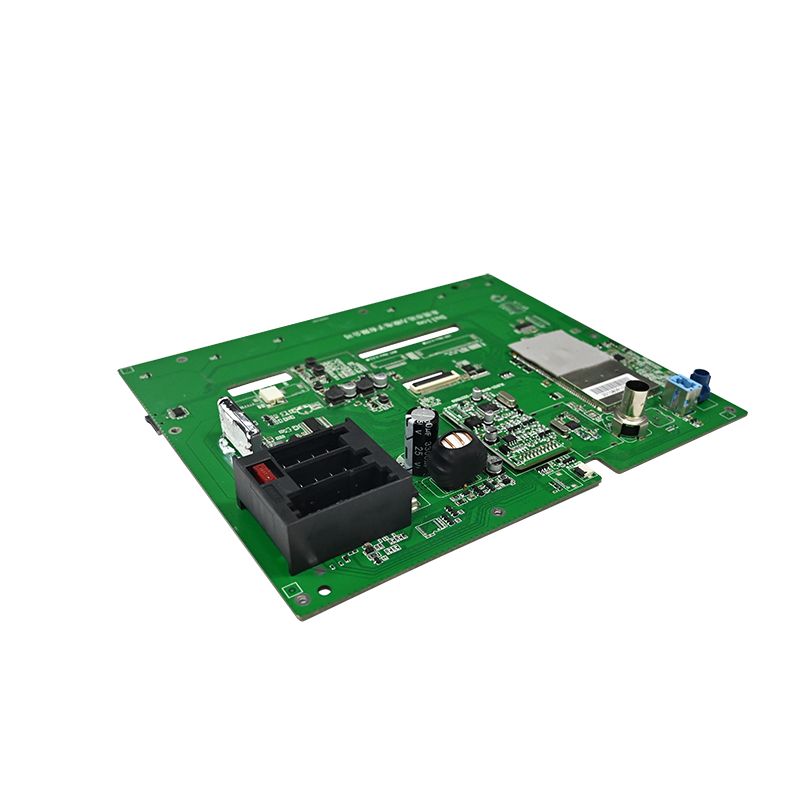

Автомобильная печатная плата

Освещение салона, управление стеклоподъемниками, подогревы сидений. Виброустойчивость обязательна. UNIXPLORE фиксирует все разъемы клеем и использует пассивные компоненты автомобильного класса (AEC-Q200).

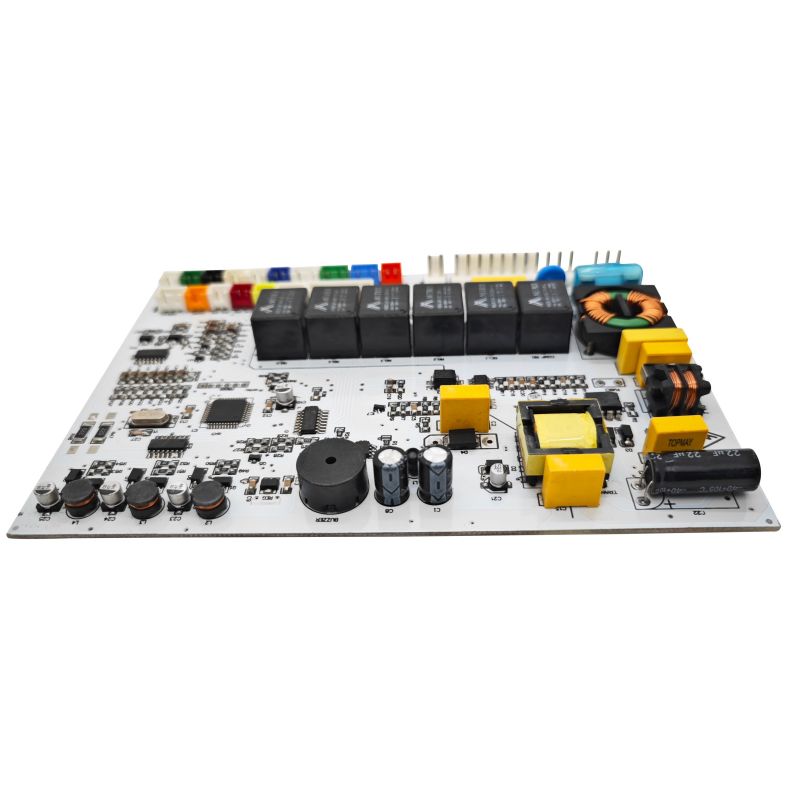

Бытовая электроника PCBA

Умные розетки, пульты дистанционного управления, аккумуляторы. Дешево, но требует постоянных паяных соединений. UNIXPLORE применяет 100% автоматизированный оптический контроль (AOI) даже для малорентабельных тиражей.

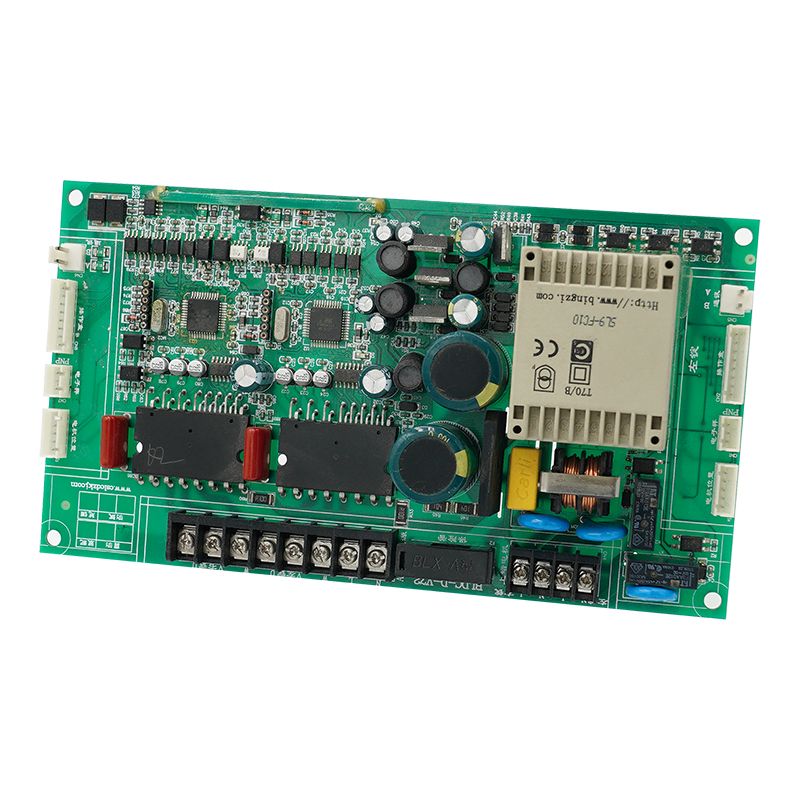

Медицинское оборудование ПКБА

Мониторы пациента, инфузионные насосы, диагностические устройства. Прослеживаемость компонентов до уровня партии. UNIXPLORE изолирует медицинскую линию в отдельной чистой зоне.

Система безопасности PCBA

IP-камеры, датчики движения, панели доступа. Сосредоточьтесь на низком энергопотреблении в режиме ожидания. UNIXPLORE проверяет каждую плату на ток утечки ниже 50 мкА.

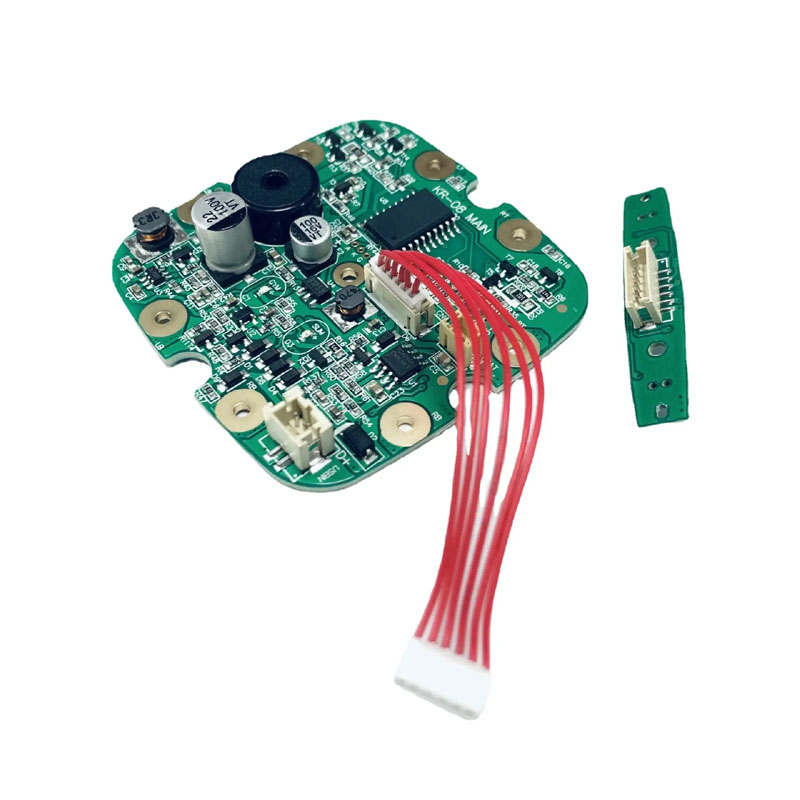

Здравоохранение PCBA

Реабилитационное оборудование, термометры, носимые устройства оповещения пожилых людей. Меньшее нормативное бремя, чем медицинское, но требует безопасной для пользователя конструкции (без острых концов припоя, без воздействия высокого напряжения).

Светодиодное освещение PCBA

Линейные драйверы, садовые фонари, указатели аварийного выхода. Управление температурным режимом определяет срок службы. UNIXPLORE использует печатные платы с алюминиевым сердечником и проверку термопар во время испытаний.

Часто задаваемые вопросы по UNIXPLORE PCBA – Инженерные ответы

Эти три вопроса еженедельно поступают от клиентов UNIXPLORE на этапах прототипирования и производства.

Вопрос 1. Использует ли UNIXPLORE компоненты напрямую от франчайзинговых дистрибьюторов и что произойдет, если какая-либо деталь устареет?

Ответ: Да. UNIXPLORE ведет учетные записи для закупок пассивных компонентов в DigiKey, Mouser, Arrow и LCSC. Для активных компонентов (ИС, транзисторов, модулей) UNIXPLORE использует только франчайзинговых дистрибьюторов или прямые заводские линии. Никакой серый рынок или несертифицированные брокеры не используются. Если позиция спецификации устарела, UNIXPLORE выполняет трехэтапный процесс: сначала ищет остатки на складе у авторизованного дистрибьютора; во-вторых, предполагает замену с идентичной распиновкой и электрическими характеристиками; в-третьих, представляет первоначальному покупателю письменную оценку риска перед любой заменой. Для промышленной продукции с длительным сроком службы UNIXPLORE предлагает услугу пожизненной покупки, при которой клиент заранее покупает продукцию на 5–10 лет в соответствии с расчетным спросом, а UNIXPLORE хранит ее в контейнерах с контролируемой влажностью и ежеквартально проверяет.

Вопрос 2. Какие функциональные тесты UNIXPLORE выполняет по умолчанию и какие тесты оплачиваются дополнительно?

Ответ: По умолчанию каждая печатная плата UNIXPLORE проходит автоматическую оптическую проверку (AOI) на стороне SMT, визуальную проверку на стороне THT, а также «дымовую проверку» с питанием, проверяющую наличие коротких замыканий, правильность шин напряжения и базовую функцию генератора. Это включено в цену за штуку. Тесты за дополнительную плату включают в себя: внутрисхемное тестирование (ICT) с использованием гвоздевого приспособления (единовременная плата за приспособление в размере 250–250–800 плюс 0,15–0,50 за плату), полнофункциональное тестирование по вашему сценарию (время разработки 0,15–0,50 времени на плату), полнофункциональное тестирование по вашему сценарию (время проектирования 85 часов в час + изготовление испытательного стенда, если требуется), сканирование границ (JTAG) для устройств BGA (0,30 доллара США за плату) и тестирование на работоспособность (24–168 часов при повышенной температуре, стоимость зависит от занятости камеры). UNIXPLORE всегда рекомендует функциональное тестирование любой платы с микроконтроллером или более чем 200 компонентами. Компания предоставляет шаблон спецификации тестирования новым клиентам.

Вопрос 3. Каково типичное время перехода от файлов Gerber к готовой печатной плате с UNIXPLORE в штучной упаковке?

Ответ: Стандартная двусторонняя плата SMT со 100–300 компонентами и без коробочной сборки UNIXPLORE доставляется в течение 15–18 рабочих дней. Это распределяется следующим образом: 3 дня на закупку компонентов (при условии, что все детали активны и находятся на складе дистрибьютора), 4 дня на изготовление печатной платы (FR4, 1,6 мм, HASL или ENIG), 2 дня на создание трафарета и настройку программы SMT, 3 дня на размещение SMT и оплавление, 2 дня на ручную пайку THT и пайку волной, 2 дня на первичное функциональное тестирование и AOI, 2 дня на конформное покрытие (если указано) и окончательная проверка. Добавление коробчатой ​​конструкции (сборка пластикового или металлического корпуса) добавляет 5-7 дней. Добавление жгута проводов или сборки кабеля добавляет 3-4 дня. Срочное обслуживание (всего 10 рабочих дней для печатных плат без комплектующих) доступно с надбавкой 30 %, но требует одобрения UNIXPLORE на наличие компонентов. Срок выполнения начинается, когда UNIXPLORE подтвердит, что файлы Gerber, спецификации и данные центроида не содержат ошибок. Общие задержки возникают из-за отсутствия маркировки полярности или неправильных библиотек посадочных мест.

Как UNIXPLORE справляется с тремя скрытыми режимами отказа печатной платы

Даже правильно спаянная плата может преждевременно выйти из строя. UNIXPLORE учитывает эти три риска.

Ползучесть паяного соединения

Трещины термического расширения со временем запаиваются. Профили оплавления UNIXPLORE оптимизированы с учетом толщины платы и плотности компонентов.

Электрохимическая миграция

Влага плюс напряжение смещения приводит к росту металлических дендритов. UNIXPLORE использует сверхчистый не требующий очистки флюс и соответствует стандартам чистоты класса 2 или 3 IPC.

Блокировка микроконтроллера

Ошибки в последовательности питания разрушают микросхемы. UNIXPLORE добавляет TVS-диоды и настраивает шины питания во время тестирования.

Получение бесплатного предложения от УНИКСПЛОР

УНИКСПЛОР предоставляет обязательные расценки на прототипы и объемы производства. Необходимые документы:

· Файлы Gerber (формат RS-274X)

· Спецификация с номерами деталей производителя и количеством

· Сборочный чертеж или координаты выбора и размещения

· Любые спецификации испытаний или специальные инструкции

Связаться с УНИКСПЛОРполучить ответ в течение 24 часов; пожалуйста, предоставьте следующую информацию::

· Цена за единицу при целевом количестве (100, 500, 1000, 5000)

· Разовое НРЭ (оснастка, трафареты, испытательный стенд)

· Твердое время доставки в порт Шэньчжэня или от двери до двери
