Короткий ответ: это зависит от вашего приложения.

Имея 20-летний опыт работы в силовой электронике и анализе отказов промышленных приводов, контроллеров электромобилей и сервосистем, я задокументировал, как решения по пайке влияют на надежность управления двигателем или снижают ее. В этом руководстве представлены инженерные данные, сравнительные таблицы и рекомендации, проверенные на практике.

Бессвинцовая пайка является обязательной для большинства коммерческих продуктов управления двигателем, поставляемых на регулируемые рынки (ЕС, Китай, Корея). Однако существуют исключения для автомобильной техники, аэрокосмической отрасли и некоторых промышленных приводов, где надежность имеет более высокий приоритет, чем нормативные требования.

Технические различия: свинцовый и бессвинцовый припой

Понимание свойств материала объясняет, почему это решение важно для печатных плат управления двигателем.

Состав сплава и точки плавления

Сравнение механической надежности

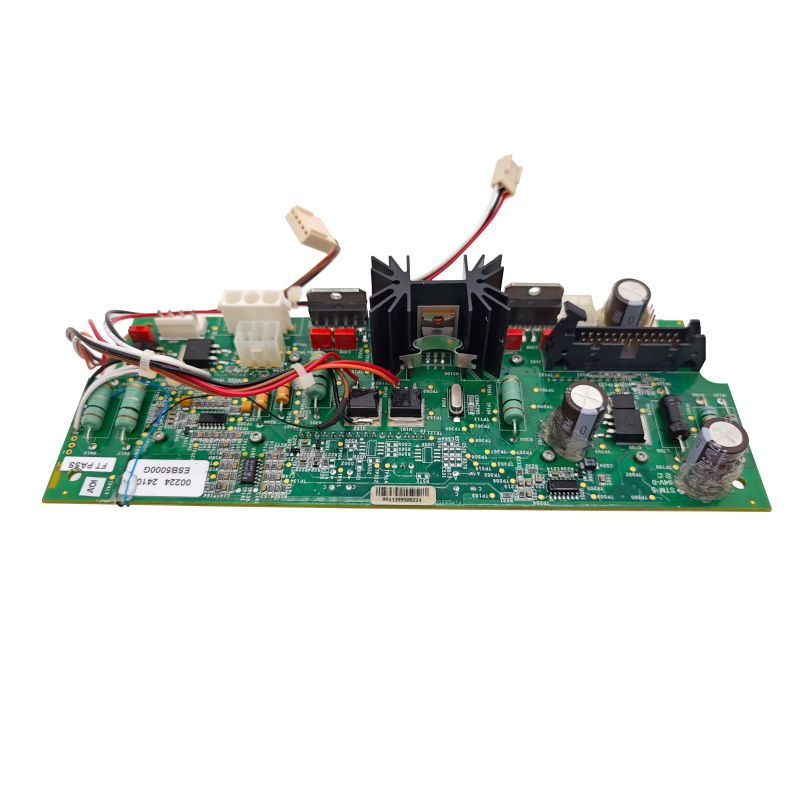

Почему печатные платы управления двигателем сталкиваются с уникальными проблемами при пайке

Узел управления двигателем испытывает нагрузки, с которыми большинство печатных плат никогда не сталкивается. Эти три фактора делают выбор пайки критически важным.

1. Среда с высокой вибрацией

Контроллеры двигателей, установленные непосредственно на насосах, компрессорах или электромобилях, подвергаются постоянному механическому возбуждению. В одном документально подтвержденном исследовании сравнивались идентичные печатные платы со свинцовым и бессвинцовым припоем:

- Ведущая сборка:Первые сбои после 40 часов случайной вибрации 6g (перелом ножки компонента)

- Бессвинцовая сборка:Тот же режим неисправности всего через 4 часа одинаковой вибрации

Причина? Бессвинцовый припой имеет пониженную пластичность. Когда соединение не может сгибаться, вибрационная нагрузка концентрируется на выводе компонента, что приводит к преждевременному разрушению.

2. Экстремальная термическая езда на велосипеде

Моторные приводы выделяют тепло. Затем моторы останавливаются. Потом они начинают снова. Типичный промышленный привод подвергается воздействию температур от -40°C до +125°C тысячи раз.

Свинцовый припойкомпенсирует несоответствие CTE (коэффициента теплового расширения) между компонентами и печатной платой за счет пластичности.

Бессвинцовый припойобразует более толстые и хрупкие интерметаллиды (ИМС) на границе раздела соединений. Чрезмерный рост IMC ослабляет интерфейс и ускоряет возникновение трещин.

3. Большие токи и джоулев нагрев.

Печатные платы управления двигателем выдерживают постоянный ток от 5 А до 200 А+. Каждое паяное соединение подвергается самонагреву из-за потерь I²R.

Основное различие заключается не в сопротивлении, а в том, как соединение с течением времени выдерживает термоциклическую нагрузку.

Когда НЕОБХОДИМО использовать бессвинцовый припой

В таких сценариях нормативные требования оставляют мало места для выбора.

Рынки, соответствующие RoHS

ЕС, Китай, Южная Корея и многие другие юрисдикции ограничивают содержание свинца в электронике до 0,1% от массы однородного материала. В продуктах, продаваемых на этих рынках, должен использоваться бессвинцовый припой, если не применяется специальное исключение.

Бытовые и коммерческие устройства управления двигателем

Бытовая техника (стиральные машины, вентиляторы, компрессоры холодильников)

Электроинструменты с электроприводами

Коммерческие контроллеры HVAC

Робототехника непромышленного использования

Экспортно-ориентированное производство

Если вы производите печатные платы управления двигателями для распространения по всему миру, поддержка отдельных производственных линий с свинцом и бессвинцом создает сложность инвентаризации и риски для качества. Унифицированная бессвинцовая обработка — практичный выбор.

Когда вы можете оправдать припой со свинцом (исключения)

Некоторые приложения подпадают под действие исключений RoHS или полностью выходят за рамки нормативных требований.

Автомобильная подкапотная электроника

Освобождение 7(c)-I(действителен как минимум до 2026 года) позволяет лидировать в области высоконадежной автомобильной электроники там, где бессвинцовые альтернативы не имеют доказанной надежности.

Реальные данные от поставщиков первого уровня показывают:

• Бессвинцовые соединения в блоках управления двигателем показывают более раннее появление трещин при термоциклировании
• Образование оловянных усов на покрытиях из чистого олова создает риск короткого замыкания в герметичных ЭБУ.
• Многие производители автомобильного оборудования продолжают использовать свинцовый припой для модулей, критически важных для безопасности.

Аэрокосмическая и военная промышленность

Полное освобождение. Бессвинцовый припой не требуется для применения в авиации, обороне или космосе. Эти отрасли продолжают использовать Sn63/Pb37, основываясь на десятилетиях данных о надежности.

Промышленные моторные приводы (требования к сроку службы более 10 лет)

Если контроллер двигателя должен проработать более 15 лет на заводе без кондиционера (окружающая среда от -20°C до +70°C), консервативным выбором остается свинцовый припой. Данные по долгосрочной термической усталости бессвинцовых сплавов в этих условиях все еще находятся в стадии разработки.

Медицинское оборудование (неимплантируемое)

Исключения существуют для многих медицинских электронных устройств, надежность которых напрямую влияет на безопасность пациентов.

Ремонт и запасные части

В сменных печатных платах для существующего оборудования со свинцовой пайкой следует использовать свинцовый припой для сохранения металлургической совместимости с существующими соединениями и компонентами.

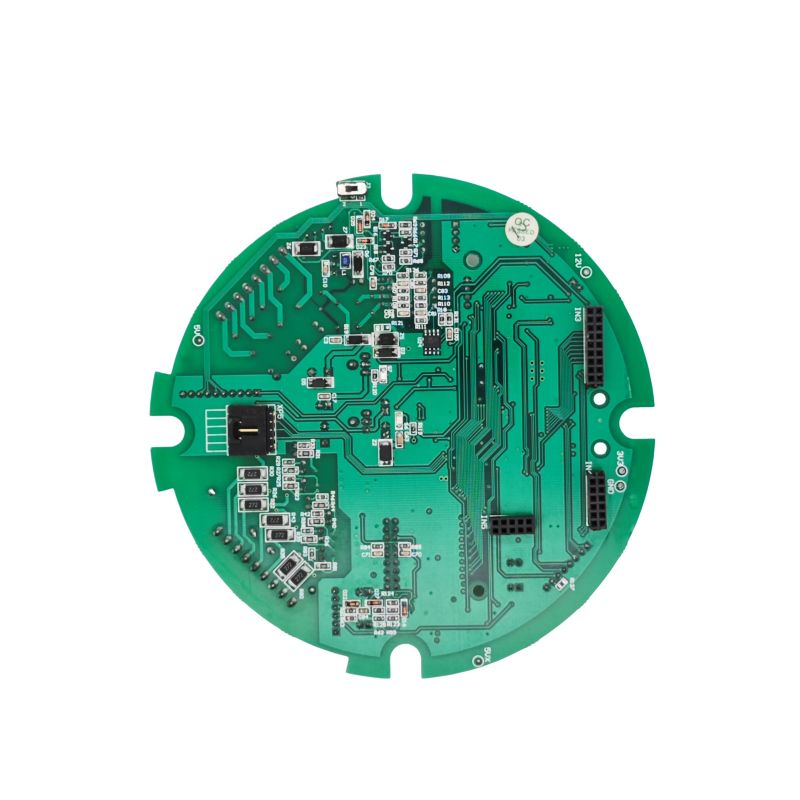

Критические компоненты PCBA управления двигателем

Не все детали выдерживают температуру бессвинцовой пайки. Эти пять категорий требуют особого внимания.

1. Компоненты, чувствительные к температуре

Пик оплавления бессвинцового сплава приходится на диапазон от 245°C до 260°C, что существенно выше, чем у свинцового сплава при температуре от 220°C до 230°C.

2. Компоненты с отделкой из чистого олова.

Покрытие из чистого олова (обычное для компонентов, не содержащих свинца) со временем может привести к образованию проводящих «усов», что представляет собой критический риск для систем управления двигателем с малым расстоянием между компонентами.

Стратегии смягчения последствий:

- Вместо чистого олова укажите NiPdAu или матовое покрытие олово-висмут.

- Нанесите защитное покрытие на все паяные соединения.

- Избегайте использования чистого олова на компонентах в местах с высокой плотностью размещения.

3. Существующий перечень компонентов, содержащих свинец

Использование компонентов со свинцовым припоем (например, выводов с покрытием SnPb) в процессе сборки без использования свинца создаетнесовместимость процессов:

Покрытие компонента плавится при 183°C, но для бессвинцового припоя требуется температура 245°C+.

Покрытие компонента может окислиться или раствориться до того, как образуется паяное соединение.

Результат: ненадежные соединения, дефекты «голова в подушке» и отказы в эксплуатации.

Правило:Используйте компоненты, рассчитанные на процесс пайки, с которым они будут работать.

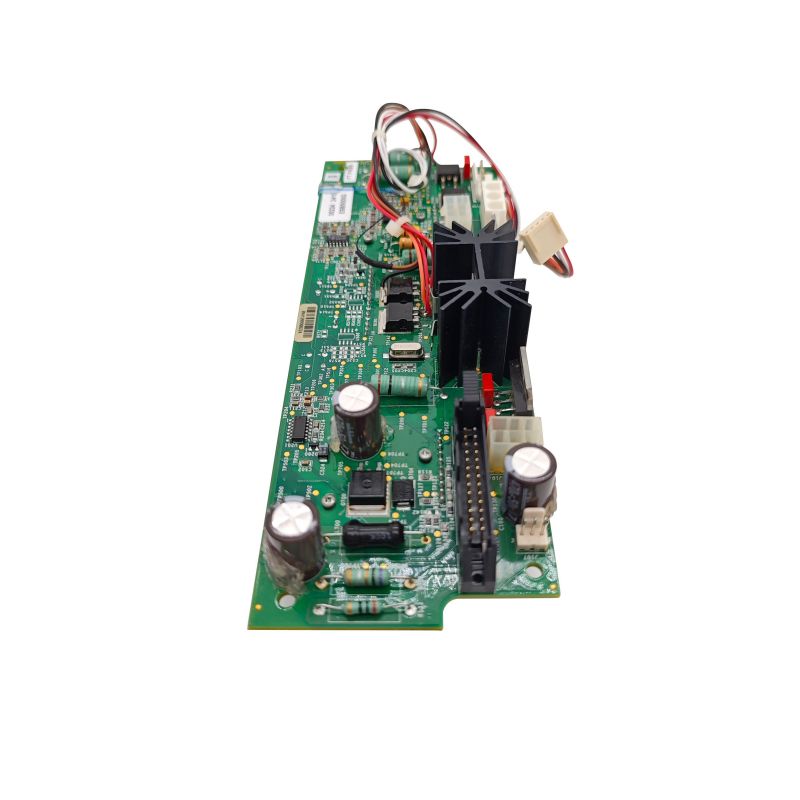

Лучшие практики для бессвинцового управления двигателем PCBA

Если требуется отсутствие свинца, эти методы максимизируют надежность.

Выбор отделки поверхности печатной платы

Рекомендация:ENIG обеспечивает наилучшее смачивание и самый длительный срок хранения при сборке без использования свинца.

Оптимизация профиля перекомпоновки

Плохо оптимизированный профиль оплавления без содержания свинца создает холодные соединения, пустоты и хрупкие интермедиаты.

Снижение вибрации для бессвинцовых соединений

Учитывая пониженную пластичность бессвинцового материала при вибрации, предпримите следующие дополнительные шаги:

1. Заливка/инкапсуляция:Заполните корпус вокруг компонентов большой массы (разъемы, трансформаторы, большие конденсаторы) силиконовым или уретановым герметиком. Это переносит вибрационное напряжение с паяных соединений.

2. Клеевые компоненты:Используйте эпоксидный или силиконовый клей под большими устройствами поверхностного монтажа (индукторы, алюминиевые конденсаторы).

3. Уменьшите высоту зазора компонента:Высокие компоненты с длинными выводами действуют как рычаги вибрации. По возможности указывайте низкопрофильные компоненты.

Часто задаваемые вопросы о печатной плате управления двигателем

Ниже приведены три технических вопроса от разработчиков моторных приводов и инженеров-технологов.

Вопрос 1. Я разрабатываю контроллер двигателя электромобиля для поставщика автомобилей первого уровня. Можно ли использовать бессвинцовый припой?

А:Да, но со значительным квалификационным тестированием. Большинство поставщиков автомобилей первого уровня в настоящее время используют бессвинцовый припой для новых конструкций, поскольку для автомобилей на рынке ЕС требуется соответствие RoHS. Однако существуют исключения для подкапотной электроники, где данные о надежности бессвинцовой продукции остаются неполными.

Ваш квалификационный план должен включать:

Практические советы:Многие производители автомобильного оборудования продолжают использовать этилированный припой для подкапотных ЭБУ, используя существующее исключение RoHS. Обсудите это со своим клиентом, прежде чем переходить на безсвинцовую продукцию. Если использование свинца является обязательным, укажите обработку поверхности ENIG и защитное покрытие для всех сборок.

Вопрос 2: Мой промышленный привод вышел из строя через 18 месяцев из-за трещин в пайках шести силовых МОП-транзисторов. В сборке используется бессвинцовый припой SAC305. Что пошло не так?

А:Это классический отказ от термической усталости. Вот последовательность диагностики:

Шаг 1 – Осмотрите места трещин:Посмотрите под микроскопом на границу раздела между выводом МОП-транзистора и галтелью припоя. Если трещина проходит вдоль слоя интерметаллического соединения (IMC), это означает, что во время оплавления IMC стал слишком толстым.

Шаг 2. Просмотрите свой профиль перекомпоновки:Для SAC305 время выше уровня ликвидуса (TAL) должно составлять максимум 60–90 секунд. Если ваш TAL превысил 120 секунд, толщина IMC может превысить 10 мкм (зона хрупкости начинается выше 5 мкм).

Шаг 3. Измерьте повышение температуры на дренажной площадке MOSFET:С помощью инфракрасной камеры измерьте температуру колодки при полной нагрузке. Если она превышает 110°C, дельта термоциклирования (ΔT) слишком велика.

Шаг 4. Проверьте одноточечное крепление:Силовые МОП-транзисторы с большими термопрокладками (DPAK, D2PAK, TO-263), в которых отсутствуют тепловые переходы или имеются пустоты под прокладкой, подвержены перегреву. Сделайте рентген суставов — пустоты более 25% площади подушечек недопустимы.

Рекомендуемые исправления (в порядке приоритета):

1. Уменьшите ΔT:Добавьте радиатор или улучшите воздушный поток, чтобы поддерживать температуру на площадках MOSFET ниже 90°C при полной нагрузке.

2. Добавьте тепловые переходы:Под каждой площадкой MOSFET поместите набор переходных отверстий диаметром 0,3 мм (заполненных и закрытых) для отвода тепла в заземляющую плоскость печатной платы.

3. Используйте сплав с низким содержанием серебра:Рассмотрите SAC105 (1% Ag) вместо SAC305. Более низкое содержание серебра увеличивает пластичность и сопротивление термической усталости за счет несколько более высокой температуры плавления.

4. Поместите МОП-транзисторы:Нанесите теплопроводящий герметик на МОП-транзисторы. Это смягчает стресс от термоциклирования и передает тепло.

Вопрос 3: Мне нужно отремонтировать печатную плату управления двигателем, в которой изначально использовался свинцовый припой. Можно ли использовать для ремонта бессвинцовый припой?

А:Технически да, но не рекомендуется. Вот почему:

Задача 1 – Смешанная металлургия:Бессвинцовый припой (SAC305) плохо смешивается с остаточным свинцовым припоем (Sn63/Pb37). Полученный сплав имеет непредсказуемую температуру плавления (обычно от 190°C до 210°C) и образует слабые, зернистые соединения, склонные к растрескиванию.

Проблема 2 – Температурный конфликт:Для правильной растекания бессвинцового припоя вам понадобится жало паяльника с температурой от 370°C до 400°C. Эта температура может:

Отделите площадку печатной платы от подложки FR4.

Повредите соседние компоненты (особенно электролитические конденсаторы).

Расплавьте близлежащие пластиковые разъемы

Рекомендуемый протокол ремонта:

Если вам необходимо использовать бессвинцовый материал на свинцовой плате:Удалите 100% имеющегося припоя с места ремонта с помощью вакуумной демонтажной станции. Осмотрите под увеличением: остатки припоя со свинцом загрязнят новое соединение. Затем приступайте к бессвинцовой пайке при температуре 370°C активным флюсом.

Матрица решений: свинцовый или бессвинцовый PCBA для управления двигателем

Используйте эту таблицу для выбора пайки.

Бессвинцовая пайка по закону требуется для большинства печатных плат управления двигателем, поставляемых на регулируемые рынки. Однако свойства материалов бессвинцовых сплавов — более высокая хрупкость, более толстое образование IMC, риск оловянных усов — создают реальные проблемы с надежностью в приложениях с высокой вибрацией и термоциклированием.

Для обязательных применений, не содержащих свинец:

Используйте отделку поверхности ENIG для лучшего смачивания.

Тщательно контролируйте профиль оплавления (TAL 60–90 секунд, пик 245–260°C).

Добавьте заливку или клей для компонентов с большой массой.

Нанесите конформное покрытие для уменьшения оловянных усов.

Для применений, подпадающих под действие исключений (подкапотное производство автомобилей, промышленная эксплуатация старше 10 лет, аэрокосмическая промышленность, медицина):

- Припой со свинцом (Sn63/Pb37) остается золотым стандартом надежности.

- Сочетание пластичности, виброустойчивости и десятилетий полевых данных трудно заменить

По ремонту:Подберите оригинальный припой. Смешанная металлургия создает непредсказуемые, ненадежные соединения.

В конечном итоге это решение обеспечивает баланс между соблюдением нормативных требований и надежностью на местах. Для потребительских товаров с ожидаемым сроком службы 3–5 лет использование бессвинцовой продукции является зрелым и надежным. Для элементов управления двигателями, критичных к безопасности или долговечным, сделайте исключение и используйте этилированный припой.
