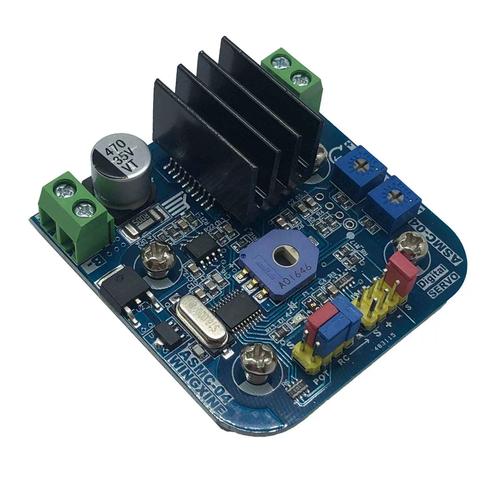

Что должна делать печатная плата RC Servo

PCBA RC-сервопривода (будь то автономная плата драйвера или внутренняя плата управления сервоприводом) выполняет три основные функции:

• Генерация или прием ШИМ-сигнала:Преобразует управляющие импульсы (от 1 мс до 2 мс при частоте 50 Гц) в команды положения.
• Распределение мощности:Подает чистое напряжение 5 В или 6 В на серводвигатель и управляющую микросхему.
• Обработка обратной связи:Считывает показания внутреннего потенциометра для проверки положения и замыкания контура управления.

Высоконадежные конструкции также включают в себя измерение тока для обнаружения перегрузки и оптоизоляцию для помехоустойчивости.

Основные технические характеристики

Следующие параметры представляют собой отраслевые стандарты для конструкций PCBA с сервоуправлением RC. Они применимы как к выделенным платам драйверов сервоприводов, так и к встроенным печатным платам приемника.

Характеристики входной мощности

Характеристики управляющего сигнала

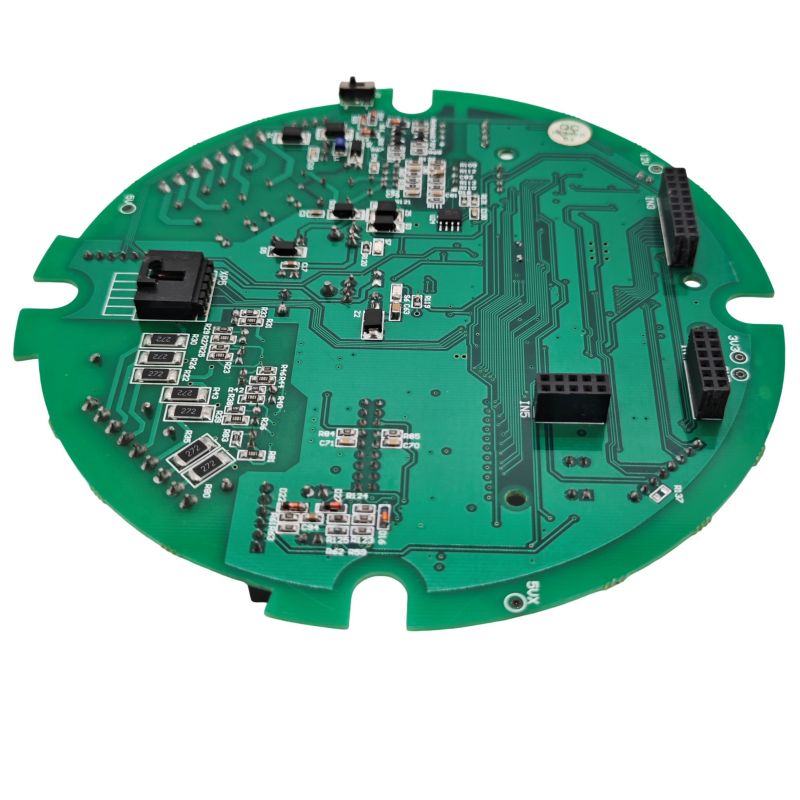

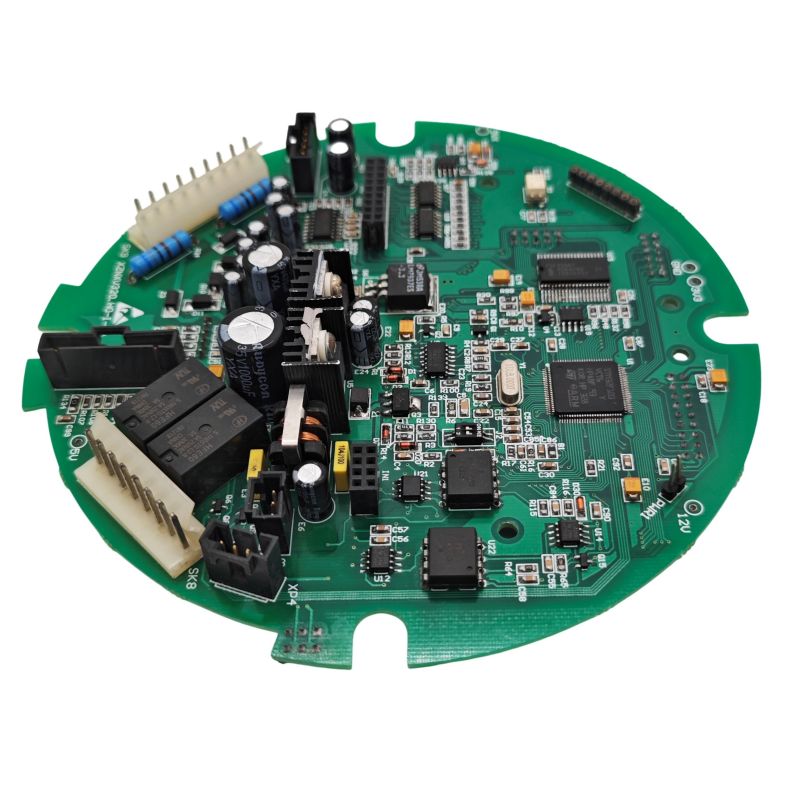

Внутренние компоненты PCBA сервопривода (внутри сервопривода)

Стандартный RC-сервопривод содержит небольшую печатную плату со следующими компонентами:

Правила компоновки печатной платы для обеспечения надежности RC-сервопривода

В Unixplore Electronics мы знаем, что большинство неисправностей RC-сервоприводов происходят из-за печатной платы. Мы следуем этим 8 правилам, чтобы обеспечить надежную работу каждой поставляемой нами конструкции.

1. Распределение мощности: звездообразное заземление.

• Никогда не заземляйте последовательно. Каждое заземление сервопривода должно возвращаться непосредственно к точке заземления источника питания.
• Раздельное питание и сигнальная земля. В конструкциях печатных плат с несколькими сервоприводами разделите заземляющую пластину и подключите ее в одной точке рядом с входом батареи.
• Ширина дорожки для питания: для постоянного тока 1,5 А используйте минимальную ширину дорожки 1,5 мм с медью толщиной 1 унцию.

2. Размещение развязывающего конденсатора

Серводвигатели создают значительный электрический шум. Типичный сервопривод может создавать размах шума до 200 мВ на линии питания 5 В.

Требуемая развязка для каждого серворазъема:

• Электролитический конденсатор от 100 мкФ до 470 мкФ (выдерживает пуск двигателя)
• Керамический конденсатор 100 нФ (фильтрует высокочастотный шум)
• Разместите конденсаторы на расстоянии не более 10 мм от контактов питания сервопривода.

Объемная емкость для всей печатной платы: добавьте большой конденсатор (от 1000 до 4700 мкФ) на входе основного питания. Это предотвращает провалы напряжения при одновременном запуске нескольких сервоприводов.

3. Маршрутизация ШИМ-сигнала

• Следы ШИМ должны быть короткими и прямыми. Длинные трассы действуют как антенны для шума.
• Избегайте прокладки трасс ШИМ параллельно проводам питания. При необходимости используйте пересечение под углом 90 градусов.
• Добавьте последовательный резистор сопротивлением от 100 до 470 Ом на выходном контакте ШИМ. Это ограничивает ток во время неисправности и уменьшает звон.

4. Расположение разъема сервопривода

Стандартный 3-контактный разъем сервопривода (сигнал, VCC, земля) требует определенного расстояния:

• Расстояние между контактами: 2,54 мм (0,1 дюйма) или 2,7 мм (высокая плотность)
• Толщина печатной платы для разъемного блока: от 1,2 до 1,6 мм.
• Расположение сигнального контакта: обычно внутренний контакт (контакт 2 из 3).
• Последовательность питания: GND должен подключаться перед VCC при вставке.

Для конструкций с высокой плотностью размещения расстояние между серворазъемами 2,7 мм обеспечивает компактную компоновку при сохранении надежных соединений.

5. Регулирование напряжения для управляющего микроконтроллера

• Используйте отдельный LDO для MCU, если один и тот же источник питает сервоприводы. Скачки сервотока вызывают провалы напряжения, которые могут привести к сбросу микроконтроллера.
• Рекомендуемый регулятор: LDO 5 В или 3,3 В с током не менее 200 мА и входными/выходными конденсаторами 1 мкФ.
• Защитный диод: добавьте на вход диод 1N4007 или диод Шоттки для защиты от обратной полярности.

6. Шумоподавление двигателя (для внутренней печатной платы сервопривода)

При проектировании печатной платы, которая устанавливается внутри сервопривода, добавьте шумоподавление непосредственно на клеммах двигателя:

• Керамический конденсатор емкостью 100 нФ, припаянный непосредственно к клеммам двигателя.
• Подключите минус конденсатора к корпусу двигателя для дополнительной защиты (снижает шум до 200 мВ).
• Дополнительно: добавьте ферритовые шарики на выводы двигателя для работы в условиях сильного шума.

7. Измерение тока для обнаружения перегрузки

Усовершенствованные конструкции печатных плат сервоприводов включают в себя текущий мониторинг:

• Шунтирующий резистор: от 0,1 до 0,5 Ом, допуск 1 % — создает напряжение, пропорциональное току.
• Дифференциальный усилитель: коэффициент усиления от 10 до 20 — усиливает шунтирующее напряжение до измеримого уровня.
• Вход АЦП: минимум 10 бит — подает текущие данные для управления MCU.

Шунт с сопротивлением 100 мОм выдает напряжение 50 мВ при токе 500 мА и 150 мВ при токе 1,5 А. При использовании усилителя с 5-кратным усилением это значение становится от 250 мВ до 750 мВ, что подходит для входов АЦП 3,3 В.

8. Изоляция и механическая защита

Внутренние платы сервоприводов должны быть физически защищены:

• Изоляционная лента: Поместите изоленту между печатной платой и металлическим корпусом сервопривода. Это предотвращает короткое замыкание из-за паяных соединений или соприкосновения выводов компонентов с корпусом.
• Конформное покрытие: при использовании на открытом воздухе или в условиях высокой влажности добавьте акриловое конформное покрытие для предотвращения коррозии.

Генерация управляющего сигнала (соображения кода MCU)

Правильная генерация ШИМ имеет решающее значение для работы без джиттера. Вот ключевые параметры:

Конфигурация ШИМ

Пример кода MCU

// Рассчитываем рабочий цикл для импульса 1500 мкс
    // Предполагается, что период ШИМ = 20 мс, тактовая частота = прескалер 1 МГц

    пульс_ширина_us = 1500
    period_counts = 20000 // 20 мс в микросекундах
    Duty_counts = Pulse_width_us
    set_pwm_duty(duty_counts)

При тестировании используйте осциллограф для проверки сигнала ШИМ. Задний фронт импульса заставляет сервопривод считывать положение.

Распространенные виды сбоев и исправления

Важное примечание по включению питания:Никогда не переключайте линию заземления сервопривода, чтобы выключить его. Когда земля разомкнута, сервопривод все равно может получать питание через сигнальную линию ШИМ или другие пути, что приводит к пониженному напряжению 3,2 В и нестабильному поведению. Всегда переключайте линию VCC с помощью P-канального МОП-транзистора или реле.

Часто задаваемые вопросы о печатной плате RC-сервопривода

Ниже приведены три технических вопроса, которые мы часто получаем от инженеров-робототехников и разработчиков радиоуправляемых систем.

Вопрос 1: Почему мои сервоприводы беспорядочно дергаются, когда я управляю ими со своей пользовательской печатной платы с помощью ESP32 или Arduino?

А:Почти наверняка у вас проблема с шумом питания. Вот последовательность диагностики, которую мы рекомендуем в Unixplore Electronics:

Шаг 1— Проверьте источник питания с помощью осциллографа: измерьте линию 5 В непосредственно на разъеме сервопривода во время движения сервопривода. Если вы видите пульсации более 200 мВ (размах), ваша развязка недостаточна.

Шаг 2— Добавьте объемную емкость: установите электролитический конденсатор емкостью от 1000 до 4700 мкФ между клеммами входного питания. Серводвигатели потребляют высокие пусковые токи (в 3–10 раз больше рабочего тока), когда начинают движение. Без объемной емкости напряжение падает ниже 4 В, что приводит к сбросу управляющей микросхемы или ее нестабильному поведению.

Шаг 3— Отделите питание MCU от питания сервоприводов. В худших конструкциях MCU и сервоприводы питаются от одного и того же стабилизатора напряжения. Используйте два отдельных регулятора:

• Один LDO 5 В/500 мА для микроконтроллера и логики.
• Отдельный источник питания 5 В/3 А (или прямое подключение к аккумулятору) для сервоприводов.

Шаг 4— Добавьте развязку к каждому серворазъему: поместите электролитический конденсатор емкостью 100 мкФ и керамический конденсатор емкостью 100 нФ непосредственно между контактами VCC и GND каждого серворазъема. Керамический конденсатор фильтрует высокочастотный шум щеток двигателя; электролитик справляется с низкочастотными скачками тока.

Шаг 5— Проверьте качество сигнала ШИМ: с помощью осциллографа посмотрите на вывод ШИМ. Если вы видите звон (перерегулирование) на нарастающем или спадающем фронте, добавьте последовательный резистор сопротивлением 100 Ом к выводу MCU. Это ослабляет сигнал и предотвращает ложное срабатывание.

Итог:90% проблем с джиттером сервоприводов связаны с питанием, а не с кодом. Сначала исправьте распределение мощности.

Вопрос 2: Как мне спроектировать печатную плату, которая будет управлять несколькими сервоприводами (от 8 до 16 каналов) без провалов напряжения?

А:Это требует тщательного планирования энергопотребления и планирования компоновки. Вот инженерный подход к 16-канальному сервоконтроллеру PCBA.

Шаг 1— Рассчитаем общую потребляемую мощность:

• Каждый стандартный сервопривод потребляет ток от 200 до 500 мА во время нормальной работы.
• Пиковый ток остановки может достигать 1,5–3 А на сервопривод.
• Для 16 сервоприводов: 16 × 1,5 А = пиковое потребление тока 24 А.

Шаг 2— Спроектировать распределение мощности:

• Вход основного питания: используйте источник питания от 5 В до 6 В, рассчитанный минимум на 30 А.
• Входной разъем: XT60 или винтовая клемма (не маленький 2-контактный разъем).
• Следы основного питания: шириной от 8 до 10 мм с медью толщиной 2 унции или используйте выделенную плоскость питания на уровне 2.
• Шины: Для токов выше 15 А добавьте медные шины или используйте внешнюю проводку.

Шаг 3— Внедрить поэтапное распределение мощности:

• Проложите толстые провода питания (более 5 мм) к центральной распределительной точке.
• С этого момента проложите отдельные дорожки шириной 1,5 мм к каждому разъему сервопривода.
• Добавьте конденсатор емкостью 470 мкФ к каждому разъему сервопривода (распределенная емкость, а не просто одна большая емкость на входе).

Шаг 4— Использовать оптоизоляцию сигнальных линий (дополнительно):

• В промышленных условиях или средах с высоким уровнем шума изолируйте сигналы ШИМ с помощью оптопар (например, 4N35 или PC817).
• Это предотвращает попадание шума двигателя обратно в микроконтроллер и возникновение сброса.
• Изолированные конструкции требуют отдельных областей питания (сторона MCU и сторона сервопривода).

Шаг 5— Добавьте ограничение тока или плавный пуск:

• Используйте MOSFET со схемой плавного запуска, чтобы увеличить мощность сервопривода за период от 10 до 50 мс.
• Это предотвращает первоначальный бросок напряжения со всех 16 сервоприводов от отключения питания.
• Альтернативно, последовательно включите сервоприводы (задержка между каждым из них составляет 5 мс).

Шаг 6— Рекомендации по стеку слоев печатной платы для 16+ каналов:

• Уровень 1: Сигнал (ШИМ, обратная связь)
• Слой 2: Земляная плоскость (сплошная заливка)
• Уровень 3: уровень питания (5 В или Vсерво)
• Слой 4: Сигнальное или вторичное заземление

Этот стек минимизирует площадь шлейфа и снижает электромагнитные помехи между каналами.

В3: Могу ли я использовать одну и ту же конструкцию печатной платы для сервоприводов разных марок (Futaba, Hitec, Spektrum, Generic)?

А:Да, с тремя важными соображениями совместимости.

Соображение 1— Стандарты сигналов ШИМ одинаковы: все сервоприводы RC используют один и тот же стандарт ШИМ с частотой 50 Гц и импульсами от 1 до 2 мс. Логика генерации ШИМ вашей печатной платы работает универсально.

Соображение 2— Требования к электропитанию существенно различаются:

Ваша печатная плата должна быть рассчитана на сервопривод с самым высоким током, который вы собираетесь использовать. Конструкция рассчитана на постоянный ток 2 А и пиковый ток 5 А на канал, что позволяет охватить большинство стандартных сервоприводов с высоким крутящим моментом.

Соображение 3— Совместимость разъемов:

• Большинство сервоприводов используют стандартный 3-контактный гнездовой разъем с расстоянием 2,54 мм (0,1 дюйма).
• Расположение сигнального контакта зависит от марки:
  • Футаба: сигнал — это самый внутренний контакт (контакт 2).
  • Hitec и Spektrum: сигнал поступает на контакт 1 или контакт 3 в зависимости от модели.
• Создайте свою печатную плату с четко обозначенными выводами (S, +, –). Используйте 3-контактный штекерный разъем (например, стандартный удлинитель сервопривода), чтобы любой сервопривод можно было подключить напрямую.

Соображение 4— Внутренняя печатная плата сервопривода (внутри сервопривода) не является взаимозаменяемой: если вы проектируете внутреннюю печатную плату, которая устанавливается внутри корпуса сервопривода (заменяя оригинальную плату управления), это зависит от марки. Разные сервоприводы имеют разные:

• Значения сопротивления потенциометра (5 кОм против 10 кОм)
• Размеры двигателей и номинальные токи
• Расположение отверстий для механического крепления
• Размеры корпуса

Для проектирования внутренней печатной платы проведите реверс-инжиниринг оригинала или получите подробные спецификации для этой конкретной модели сервопривода. Для конструкций PCBA внешних драйверов (плат, подключаемых к стандартным серворазъемам) совместимость превосходна со всеми основными брендами радиоуправляемых устройств.

Тестирование печатной платы RC-сервопривода

Прежде чем утвердить проект для производства, проведите следующие пять тестов:

Краткое описание: Проектирование надежной печатной платы RC-сервопривода

Надежная печатная плата с RC-сервоприводом определяется пятью инженерными решениями:

1. Адекватная объемная емкость(от 1000 мкФ до 4700 мкФ) на основном входе питания.
2. Отдельные домены властидля MCU (регулируемый LDO) и сервоприводов (прямой аккумулятор или сильноточный стабилизатор).
3. Звездообразное заземлениес раздельными проводами питания и сигнальной земли.
4. Развязывающие конденсаторына каждом разъеме сервопривода (100 мкФ электролитический + 100 нФ керамический).
5. Правильное формирование сигнала ШИМс последовательными резисторами и короткими дорожками.

Для конструкций с несколькими сервоприводами (8+ каналов) используйте 4-слойную печатную плату с выделенными плоскостями питания и заземления. Для внутренних печатных плат сервопривода добавьте шумоподавление двигателя (100 нФ на клеммах двигателя) и изоляционную ленту для предотвращения короткого замыкания корпуса. Эти методы последовательно обеспечивают работу без дрожания и долгосрочную надежность как в радиоуправляемых приложениях, так и в робототехнике.
