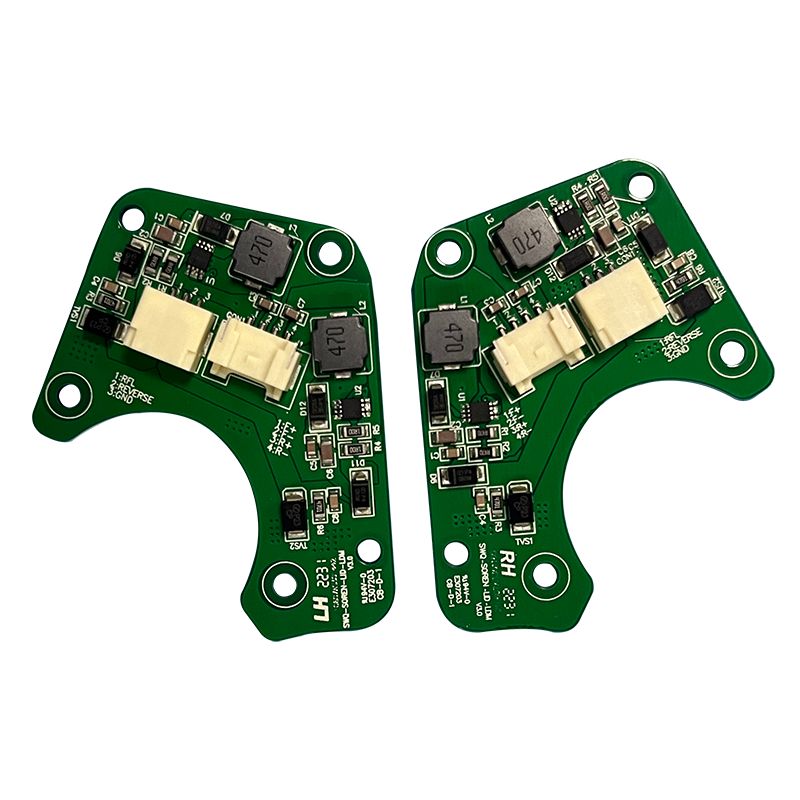

Радиоуправляемая машина PCBA

Основные дифференциалы для PCBA радиоуправляемых автомобилей

Не все конструкции печатных плат радиоуправляемых автомобилей работают одинаково. Шесть факторов создают реальную разницу.

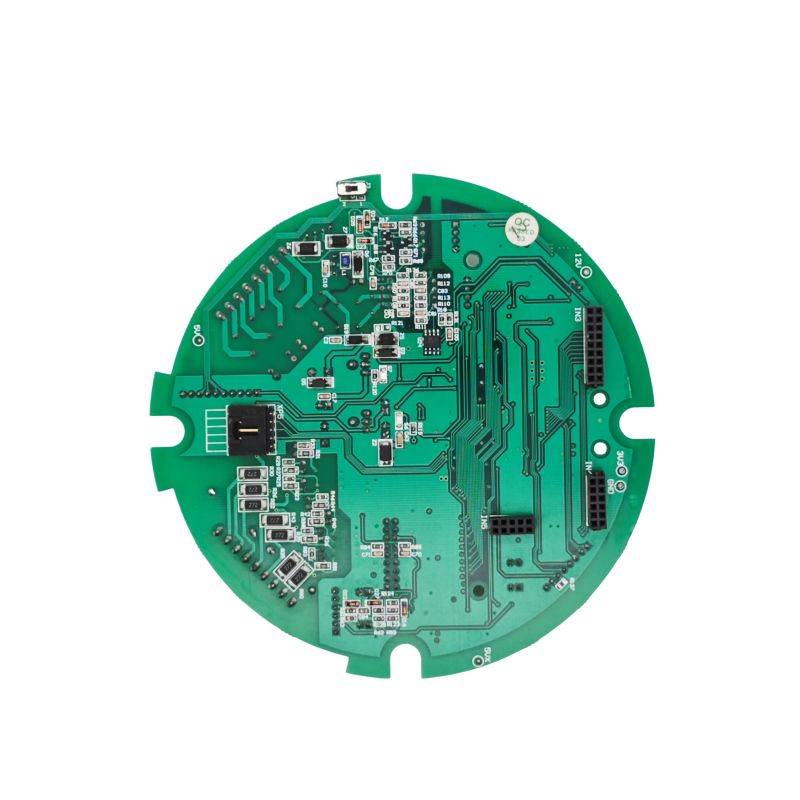

Этап привода двигателя: где большинство проектов терпят неудачу

Создатель разницы: PCBA радиоуправляемого автомобиля для хобби использует отдельные драйверы MOSFET верхнего и нижнего плеча с программируемым временем простоя. В игрушечных платах используются встроенные полумостовые микросхемы, которые перегреваются за 2 минуты езды по бездорожью.

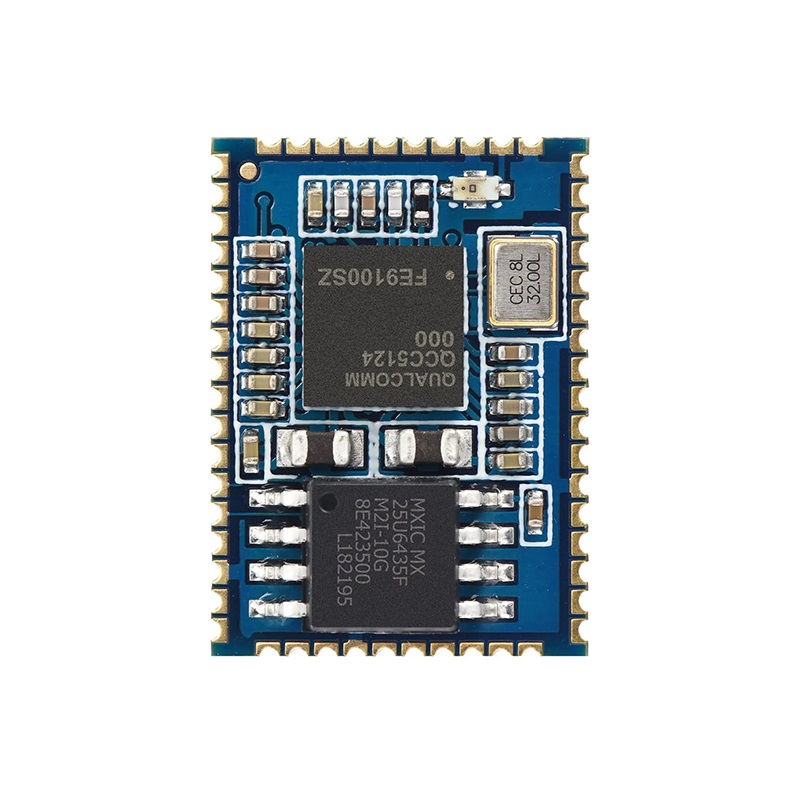

Чувствительность и избирательность радиоприемника

Создатель разницы: Качественная печатная плата радиоуправляемого автомобиля включает в себя отдельный LNA (малошумящий усилитель) перед ИС приемника. Это добавляет усиление на 15 дБ без ухудшения коэффициента шума, что позволяет осуществлять контроль на расстоянии более 300 метров.

Важные различия в управлении питанием

Стабильность напряжения под нагрузкой двигателя определяет, сбрасывается ли PCBA радиоуправляемого автомобиля во время резкого ускорения.

Вход батареи и регулирование

Критическая разница: MCU на печатной плате радиоуправляемого автомобиля должен оставаться в рабочем состоянии во время остановки двигателя, когда напряжение батареи падает с 8,4 В до 5,0 В на 10 миллисекунд. Используйте повышающе-понижающую батарею или большую батарею конденсаторов (1000 мкФ с низким ESC) на шине 5 В.

Производительность BEC (схема выключателя батареи)

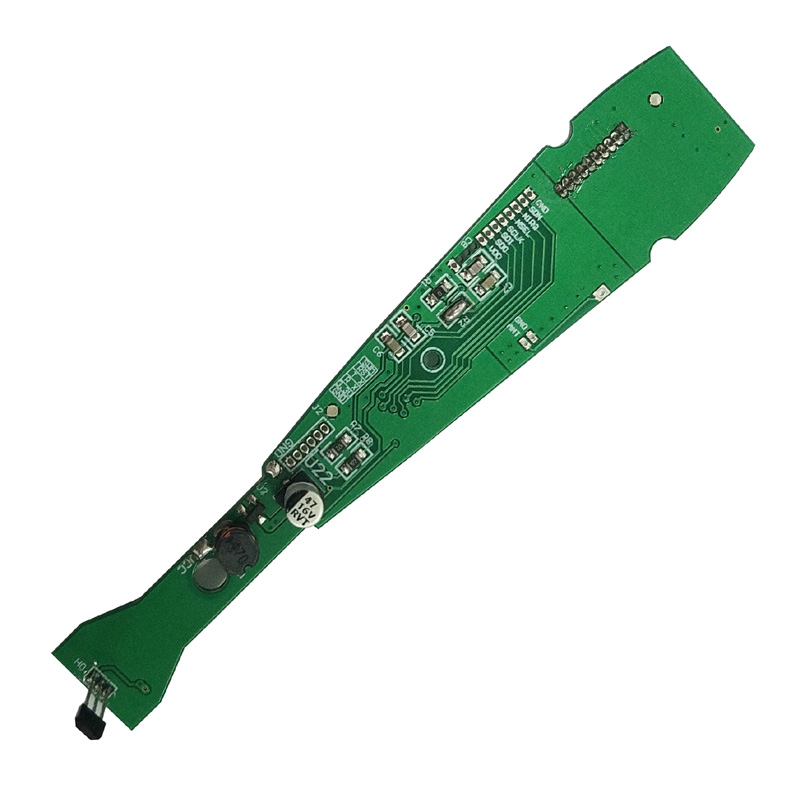

Различия в компоновке и экранировании

Радиоуправляемая машинка PCBA работает внутри пластикового шасси с двигателями, проводами и вращающимися шестернями. Шум повсюду.

Методы шумоизоляции

Создатель разницы: Качественная печатная плата радиоуправляемого автомобиля размещает радиочастотную секцию на отдельном заземляющем острове, подключенном к основному заземлению в одной точке рядом с отрицательной клеммой аккумулятора.

Размещение кристалла и генератора

- Держите кристалл 27 МГц (или TCXO для 2,4 ГГц) на расстоянии не менее 15 мм от проводов двигателя.

- Никаких цифровых следов, проходящих под кристаллом

- Кольцо защиты земли вокруг генератора (через каждые 2 мм)

- Нагрузочные конденсаторы соответствуют характеристикам кристалла (±5 пФ)

Различия в прошивке и контуре управления

Само по себе оборудование не имеет значения. Алгоритм управления отличает отзывчивые автомобили от медлительных.

Кривые дроссельной заслонки и рулевого управления

Выполнение: Микроконтроллер PCBA радиоуправляемой машины должен работать в контурах ПИД с частотой минимум 1 кГц. Контуры с частотой 100 Гц создают заметную задержку. Используйте Cortex-M4 или аналогичный с аппаратным умножением-накоплением.

Отказоустойчивость и телеметрия

- Потеря сигнала отказоустойчива-- Установите газ на ноль после 0,5 секунд отсутствия пакетов.

- Низкий заряд батареи-- Уменьшите газ до 50% при 6,0 В, отключите при 5,5 В.

- Дополнительная телеметрия-- Напряжение батареи, температура двигателя, RSSI отправляются обратно в передатчик

Качественная печатная плата радиоуправляемого автомобиля обеспечивает отказоустойчивость аппаратно (отдельный компаратор), а не только в программном обеспечении. Если MCU блокируется, аппаратное обеспечение переводит дроссель в ноль.

Производственные допуски и испытания

Массовое производство обнаруживает различия. Жесткие допуски обеспечивают стабильную производительность.

Критические производственные характеристики

Протокол функционального тестирования

Каждая PCBA радиоуправляемой машины должна пройти:

1. Тест двигателя без нагрузки-- Ток < 1 А, не слышно свиста

2. Тест на сваливание-- 30 А в течение 2 секунд, без отключения по перегреву

3. Тест дальности-- 100 метров в открытом пространстве с опущенной антенной

4. Тест на помехи-- Работайте с 10 платами одновременно, без конфликтов каналов

Часто задаваемые вопросы — общие вопросы о различиях PCBA радиоуправляемых автомобилей

Вопрос 1: Почему некоторые конструкции печатных плат радиоуправляемых автомобилей теряют сопряжение после аварии, а другие нет?

А:Разница заключается в механическом воздействии на кварцевый генератор. Авария, которая внезапно останавливает автомобиль, создает импульс замедления в 200–500 G. Этот удар смещает резонансную частоту кристалла кварца двумя способами:

Сдвиг частоты из-за механического воздействия-- Заготовка кристалла временно деформируется под действием силы тяжести, изменяя свою параллельную резонансную частоту до 150 ppm. Если ФАПЧ приемника не может отследить этот сдвиг (большинство недорогих конструкций имеют диапазон захвата 50 ppm), PCBA радиоуправляемой машины теряет синхронизацию и никогда не осуществляет повторный захват, поскольку деформированный кристалл теперь имеет постоянное смещение.

Микротрещины паяного соединения-- Маленькие кристаллы HC-49S (распространенные в игрушечных радиоуправляемых устройствах) имеют корпус из тяжелого металла. При нагрузке менее 500 G инерция корпуса приводит к напряжению паяных соединений. Микротрещина, выдерживающая визуальный осмотр, создает прерывистый контакт. PCBA радиоуправляемой машины включается (кристалл работает при низкой вибрации), но выходит из строя, как только двигатель начинает вибрировать.

Решение в качественном радиоуправляемом автомобиле PCBA:

- Используйте МЭМС-генератор (SiTime или аналогичный) вместо кварцевого. Устройства MEMS выдерживают нагрузку 50 000 G и потребляют меньше энергии.

- Если кварц обязателен, используйте керамический корпус размером 3,2×2,5 мм (не HC-49S) с четырехточечной пайкой.

- Добавьте эпоксидную смолу под осциллятор (шарик толщиной 0,5 мм на двух краях поглощает удары).

Хорошо спроектированный PCBA радиоуправляемого автомобиля выдерживает многократные падения на бетон с высоты 1 метр, не теряя при этом прочности. Проверьте, сбросив собранный автомобиль 20 раз с высоты 1 метр, а затем проверив дальность действия. Дешевые конструкции терпят неудачу на 3 или 4 падении.

Вопрос 2: Как конфигурация привода затвора MOSFET влияет на производительность печатной платы радиоуправляемого автомобиля при частичном газе?

А:Частичный дроссель (рабочий цикл 10–40%) — это то, где большинство конструкций печатных плат радиоуправляемых автомобилей обнаруживают свои слабые стороны. Доминируют два параметра привода ворот:

Заряд у ворот и плато Миллера-- Когда МОП-транзистор переключается при частичном открытии дроссельной заслонки, он проводит больше времени в линейной области (плато Миллера), где Rds(on) еще не достигается. МОП-транзистору с высоким общим зарядом затвора (Qg > 50 нКл) требуется 200–300 нс для полного включения. При дросселе 10% (ШИМ 20 кГц, время включения 5 мкс) MOSFET полностью улучшается только за 4,7 мкс. Остальные 300 нс в линейной области рассеивают тепло как (I × V). При токе 20 А это составляет 20 А × 6 В = 120 Вт в течение 300 нс за цикл — этого достаточно, чтобы поднять температуру перехода на 40 °C выше температуры окружающей среды за 30 секунд.

Значение резистора затвора-- Для простоты в конструкциях PCBA игрушечных радиоуправляемых машинок используется один резистор затвора сопротивлением 100 Ом. Это создает время нарастания 500 нс. В качественных конструкциях используются отдельные резисторы включения и выключения: 10 Ом для включения (быстрое) и 100 Ом для выключения (медленнее для уменьшения звона). Это обеспечивает время нарастания 100 нс, что значительно снижает потери в линейной области.

Разница измерений-- Проверьте, запустив PCBA радиоуправляемой машинки при открытии дроссельной заслонки 25% на динамометре в течение 10 минут. Плохая конструкция покажет температуру двигателя 90°C, а корпуса MOSFET 110°C. Качественная конструкция (МОП-транзисторы с низкой добротностью, отдельные резисторы затвора) обеспечивает работу двигателя при температуре 60°C, МОП-транзистора - при 70°C. Плата-кулер служит в 5 раз дольше.

В3: В чем разница в конструкции антенны между 100-метровой радиоуправляемой машиной PCBA и 300-метровой версией?

А:Три элемента конструкции антенны создают разницу в 200 метров при использовании той же мощности передатчика 2,4 ГГц (законный предел 100 мВт):

Тип антенны и эффективность-- Трассировочная антенна на печатной плате (перевернутая F) на стандартной плате FR-4 толщиной 1,6 мм обеспечивает эффективность 40–50 % (усиление от -3 до -4 дБи). Тот же PCBA радиоуправляемой машинки с внешним 1/4-волновым монополем (провод 31 мм) достигает эффективности 70--80% (-1,5 дБи). Антенна с керамическим чипом (например, Johanson 2450AT18) с настроенным согласующим звеном достигает эффективности 60--65%. Для диапазона 300 метров используйте несимметричную антенну, расположенную вертикально (не свернутую внутри корпуса).

Размер наземной плоскости-- Заземляющая плоскость антенны (противовес) должна иметь длину не менее λ/4 (31 мм). Качественные конструкции PCBA радиоуправляемых машинок предусматривают твердый участок земли размером 35×40 мм под радиочастотной секцией. Игрушечные доски размещают антенну рядом с аккумулятором или двигателем, уменьшая эффективную поверхность заземления до 15 мм. Это расстраивает антенну на частоту 2,45 ГГц — фактический резонанс смещается до 2,6 ГГц, теряя чувствительность на 10 дБ.

Импеданс линии питания-- Для монопольной антенны требуется линия передачи сопротивлением 50 Ом от радиочастотной микросхемы до точки питания антенны. Это означает дорожку шириной 1,5 мм на FR-4 толщиной 1,6 мм (микрополоска) со сплошной заземляющей пластиной под ней. В качественной печатной плате радиоуправляемого автомобиля используется дорожка сопротивлением 50 Ом с заземляющими отверстиями с обеих сторон. Игрушечные платы прокладывают антенну через дорожку длиной 10 мм и сопротивлением 0,3 мм (120 Ом) с прорезями в плоскости заземления, создавая рассогласование импедансов, отражающее 40% передаваемой мощности.

Проверка-- Попросите у поставщика печатных плат диаграмму Смита, показывающую импеданс антенны на частоте 2,45 ГГц. Хорошая конструкция показывает сопротивление 50 ± 5 Ом. Плохая конструкция показывает сопротивление 30 Ом или 80 Ом. Это единственное измерение предсказывает разницу дальности более точно, чем любое моделирование.

Сравнительная таблица: игрушка и радиоуправляемая машинка для хобби PCBA

Превосходная PCBA для радиоуправляемой машины — это не дорогие компоненты. Речь идет о правильном приводе ворот, правильной конструкции антенны, отказоустойчивом оборудовании и жестких производственных допусках. Сосредоточьтесь на коммутационных потерях MOSFET и размере поверхности ВЧ-земли — эти две области дают наиболее заметную разницу в реальных условиях эксплуатации.
