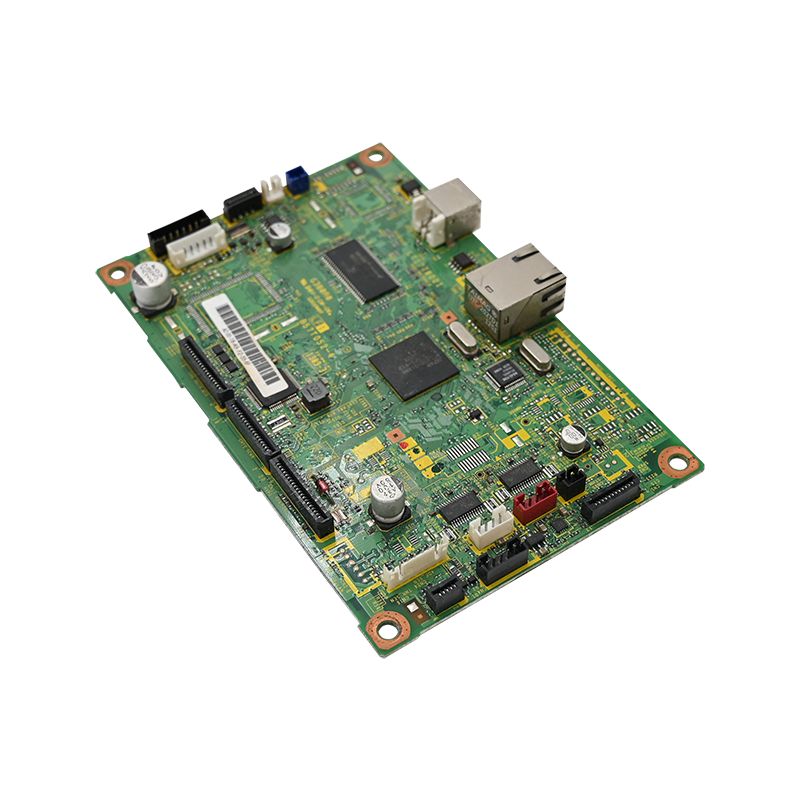

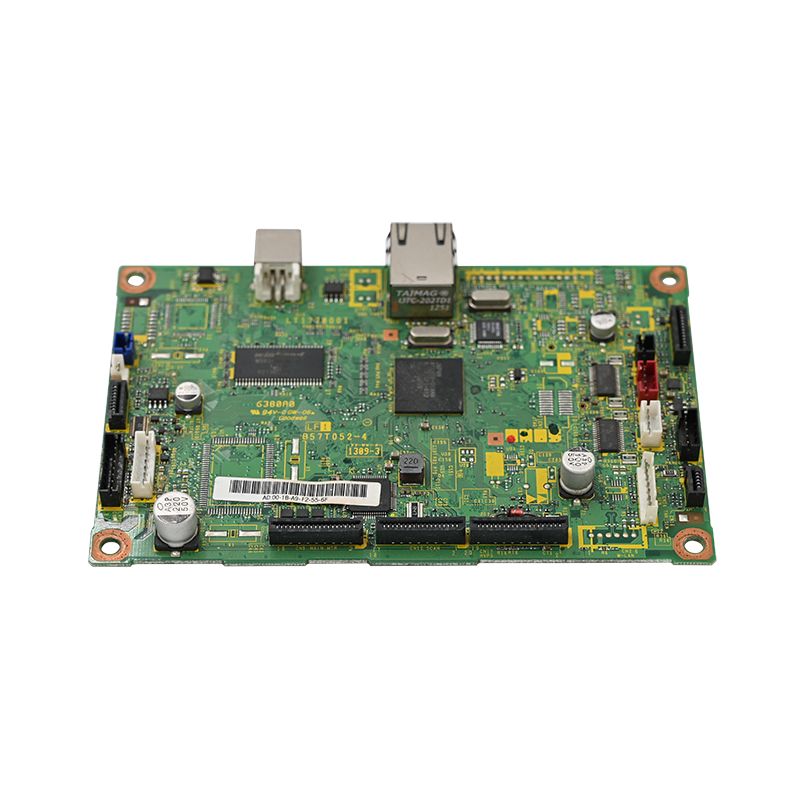

Obd-сканер PCBA

Поскольку транспортные средства становятся все более компьютеризированными, спрос на высокоточные и надежные сканеры OBD2 (бортовая диагностика) продолжает расти. В Unixplore Electronics мы предоставляем комплексные услуги по производству печатных плат для сканеров OBD2 — от компоновки печатных плат и поиска компонентов до сборки, тестирования и нанесения защитного покрытия.

Благодаря более чем десятилетнему опыту работы в секторе автомобильной электроники наши решения для PCBA-сканеров OBD2 разработаны таким образом, чтобы выдерживать суровые условия авторемонтных мастерских и моторных отсеков.

Почему стоит выбрать Unixplore для вашего сканера OBD2 PCBA?

• Качество автомобильного уровня: наши платы изготовлены из компонентов, рассчитанных на работу от -40°C до +105°C, что обеспечивает работу при экстремальных температурах капота.
• Производство «под ключ». Мы предлагаем комплексное обслуживание, включая сборку SMT, функциональное тестирование и сборку коробки.
• Надежность: особенности включают в себя 4-слойную конструкцию печатной платы для обеспечения целостности сигнала, конформное покрытие для защиты от коррозии и строгие внутрисхемные испытания (ICT).
• Сертифицированное совершенство: наше предприятие сертифицировано по стандарту ISO 9001:2015 и соответствует стандартам IPC-610E.

Основные характеристики нашего сканера OBD2 PCBA

Наши профессиональные платы сканера OBD2 разработаны с учетом непередаваемых параметров, обеспечивающих совместимость с автомобилями, выпущенными с 1996 года (как бензиновыми, так и дизельными).

Рекомендуемая спецификация и поиск компонентов

Мы используем только компоненты премиум-класса от официальных дистрибьюторов, чтобы гарантировать долговечность и производительность.

• Трансиверы: CAN-трансивер автомобильного класса + трансивер, соответствующий ISO9141/KWP2000, для надежной связи по шине.

• Защита: диодная матрица для подавления переходных напряжений для защиты от сброса нагрузки.

• Возможности подключения: 16-контактный разъем OBD2, позолоченный, с защелкой (предотвращает окисление контактов и обеспечивает долгосрочную надежность при частых циклах подключения).

• Регулятор напряжения: автомобильный стабилизатор с низким падением напряжения 5 В/400 мА обеспечивает стабильное электропитание.

Наш производственный процесс: качество без компромиссов

Мы следуем строгому производственному процессу, чтобы свести к минимуму сбои в эксплуатации и возврат по гарантии.

1. Расположение печатной платы и целостность сигнала

• Заземление звездой: аналоговые и цифровые заземления разделены и соединены только в одной точке рядом с источником питания для снижения шума.

• Контроль импеданса: трассы CAN_H/CAN_L параллельны и совпадают по длине (дифференциальный импеданс 120 Ом ± 10%).

• Размещение ESD: компоненты защиты расположены в пределах 5 мм от контактов разъема OBD2 для обеспечения оптимальной безопасности.

2. Сборка и пайка

• Бессвинцовая пайка: использование припоя SAC305 для соответствия требованиям RoHS.

• Разъемы со сквозными отверстиями: предназначены для 16-контактного разъема OBD2 для предотвращения растрескивания после повторных циклов подключения.

• Конформное покрытие: акриловое или силиконовое покрытие наносится для защиты от влаги и капель химикатов.

3. Внутрисхемное тестирование (ICT) и калибровка

Каждый PCBA сканера OBD2 перед отправкой должен пройти строгий протокол:

• Тест на непрерывность: проверяется на наличие замыканий на всех 16 контактах.

• Тест установления связи: циклическое переключение через CAN, KWP, J1850 с использованием программируемого симулятора автомобиля.

• Проверка потребляемого тока: подтверждено, что значение <70 мА в режиме ожидания (выключенное зажигание) позволяет предотвратить разрядку автомобильного аккумулятора.

Распространенные виды отказов и наши меры профилактики

Дополнительные услуги: интеграция Bluetooth/WiFi

Добавление беспроводной связи к сканерам OBD2 часто приводит к проблемам с электромагнитной совместимостью. У нас есть инженерный опыт для успешной интеграции Bluetooth/WiFi при соблюдении автомобильных стандартов ЭМС (например, CISPR 25).

Физическая изоляция: беспроводная секция изолирована от трасс CAN, чтобы минимизировать помехи.
Отдельное питание: специальный регулятор напряжения для беспроводного модуля для предотвращения помех.
Ферритовые бусины и синфазные дроссели: используются на входах питания и линиях CAN для подавления излучений и обеспечения целостности сигнала.

О Unixplore Electronics

• Компания Unixplore Electronics Co., Ltd., основанная в 2011 году, является ведущим поставщиком комплексных услуг по контрактному производству электронной продукции под ключ.

• Производственная мощность: Завод площадью более 3000 кв. м с 6 линиями SMT и 4 линиями DIP.

• Годовой объем производства: более 1 500 000 штук печатных плат и 150 000 комплектов готовой продукции.

• Глобальный охват: Мы экспортируем в Северную Америку, Европу и Океанию.

Готовы запустить свой проект сканера OBD2?

• Нет минимального количества заказа (NO MOQ)
• Бесплатная техническая консультация и обзор DFM
• Доставка прототипа всего за 72 часа

Не позволяйте вашим автомобильным диагностическим продуктам оставаться на стадии разработки. Благодаря более чем десятилетнему опыту производства печатных плат для автомобильной электроники Unixplore помогает вам быстро превратить ваши проекты в высококачественные продукты, готовые к массовому производству.

[Получите бесплатное предложение сейчас ]

Или отправьте информацию о своем проекте напрямую по адресу:jerry@unixplore.com
