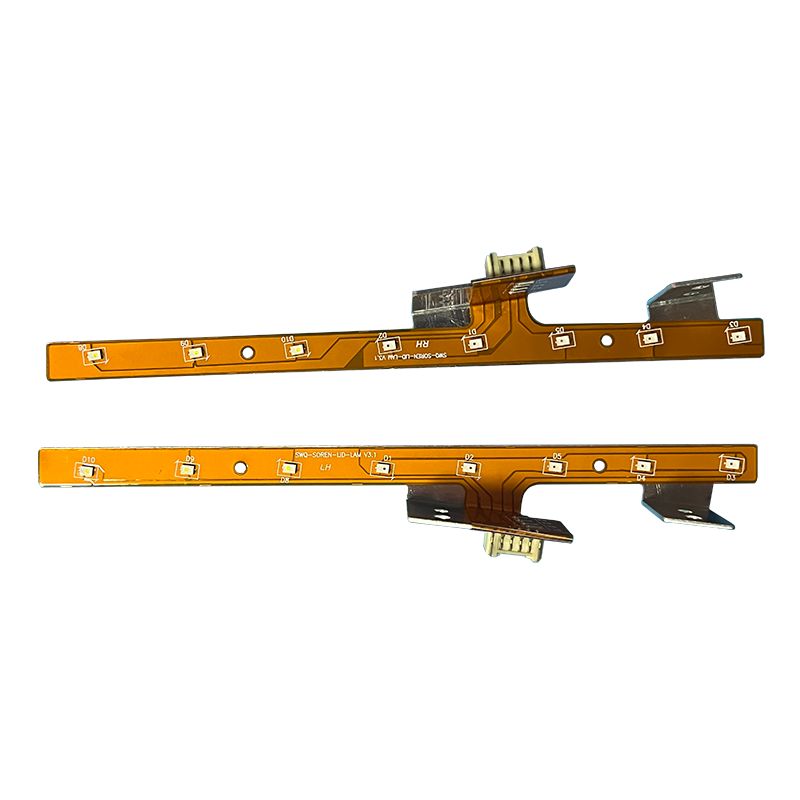

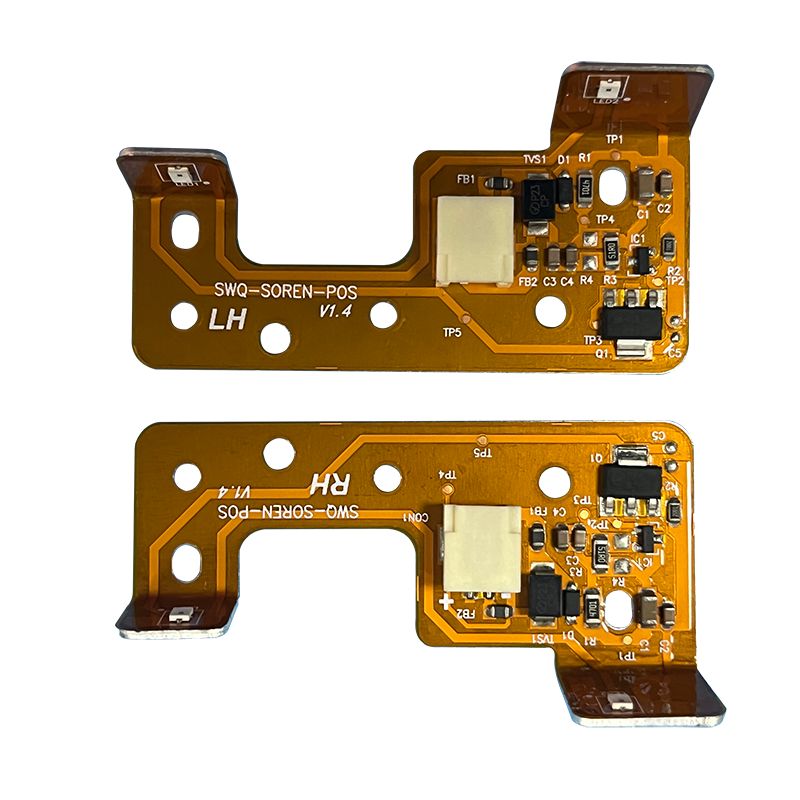

Автоматический задний стоп-сигнал PCBA

Unixplore Electronics - китайская компания, которая с 2008 года занимается созданием и производством первоклассных печатных плат задних стоп-сигналов для электромобилей. У нас есть сертификаты по стандартам сборки печатных плат ISO9001:2015 и IPC-610E.

Модель:UE-176

Отправить запрос

Описание продукта

Что такое PCBA заднего стоп-сигнала?

Высокое качествоАвтоматический задний стоп-сигнал PCBA предоставлен китайским производителем Unixplore Electronics. Покупайте качественную автомобильную зарядку PCBA напрямую по низким ценам.

Автоматический задний стоп-сигнал PCBA (Сборка печатной платы) — электронная плата, управляющая работой задних стоп-сигналов автомобиля. Он отвечает за включение стоп-сигналов при нажатии водителем педали тормоза и их выключение при отпускании педали.

PCBA заднего стоп-сигнала автомобиля обычно состоит из нескольких компонентов, включая микроконтроллеры, резисторы, конденсаторы, диоды и транзисторы. Эти компоненты работают вместе, чтобы определить, когда нажата педаль тормоза, и отправить сигнал на включение задних стоп-сигналов.

В конструкции заднего стоп-сигнала PCBA учитывается долговечность, необходимая для постоянного воздействия вибрации, влаги, тепла и холода, типичных для автомобильной техники. Печатная плата и компоненты выбраны так, чтобы выдерживать такие условия.

После производства и испытаний печатная плата заднего стоп-сигнала автомобиля обычно интегрируется в корпус, который устанавливается на задней части автомобиля, и обеспечивает необходимую функциональность для обеспечения безопасности в условиях вождения.

Unixplore предоставляет комплексное обслуживание «под ключ» для вашегоEMSиСборка печатной платыпроект. Не стесняйтесь обращаться к нам по поводу вашего здания совета, мы можем сделать предложение в течение 24 часов после получения вашегоГербер-файлисписок спецификаций!

Зарядная свая PCBA для производства электромобилей

* Файл Gerber и список спецификаций, предоставленные клиентом.
* Изготовлена пустая печатная плата, компоненты закуплены у нас.
* Изготовление печатной платы с полностью собранными деталями
* 100% работоспособность протестирована перед отправкой.
* Соответствует RoHS, процесс производства не содержит свинца.
* Быстрая доставка с независимым пакетом ESD.
* Комплексная услуга электронного производства для проектирования печатных плат, компоновки печатных плат, производства печатных плат, закупки компонентов, сборки печатных плат SMT и DIP, программирования микросхем, функционального тестирования, упаковки и доставки.

Unixplore PCB и возможности сборки печатных плат

Параметр	Возможность
Слои	1-40 слоев
Тип сборки	Сквозное отверстие (THT), поверхностный монтаж (SMT), смешанный (THT+SMT)
Минимальный размер компонента	0201(01005 Метрическая единица)
Максимальный размер компонента	2,0 x 2,0 x 0,4 дюйма (50 x 50 x 10 мм)
Типы пакетов компонентов	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP и т. д.
Минимальный шаг площадки	0,5 мм (20 мил) для QFP, QFN, 0,8 мм (32 мил) для BGA
Минимальная ширина трассы	0,10 мм (4 мил)
Минимальное удаление следов	0,10 мм (4 мил)
Минимальный размер сверла	0,15 мм (6 мил)
Максимальный размер платы	18 x 24 дюйма (457 x 610 мм)
Толщина платы	От 0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм)
Материал доски	CEM-3,FR-2,FR-4, High-Tg, HDI, алюминий, высокочастотный, FPC, жестко-гибкий, Rogers и т. д.
Чистота поверхности	OSP, HASL, Flash Gold, ENIG, Gold Finger и т. д.
Тип паяльной пасты	Свинцовый или бессвинцовый
Толщина меди	0,5 унции – 5 унций
Процесс сборки	Пайка оплавлением, пайка волной, ручная пайка
Методы проверки	Автоматизированный оптический контроль (АОИ), рентгеновский, визуальный контроль
Методы тестирования	Функциональное испытание, испытание зонда, испытание на старение, испытание при высокой и низкой температуре
Время оборота	Отбор проб: от 24 часов до 7 дней. Массовый анализ: 10–30 дней.
Стандарты сборки печатных плат	ИСО9001:2015; ROHS, UL 94V0, IPC-610E класс ll

Дополнительная служба EMS Unixplore

● Служба предварительного программирования микросхем с файлами в формате HEX, ELF и BIN.
● Зарядная плата PCBA для функционального тестирования электромобиля, настроенная в соответствии с требованиями клиента к испытаниям.
● Услуги по изготовлению коробок, включая изготовление форм для пластиковых и металлических корпусов и изготовление деталей.
● Конформное покрытие, включая селективное лаковое покрытие и заливку эпоксидной смолой.
● Жгут проводов и кабельная сборка.
● Готовая сборка продукта, включая коробку, экран, мембранный переключатель, маркировку и индивидуальную картонную или розничную упаковку.
● Различные сторонние тесты для печатных плат доступны по запросу.
● Помощь в сертификации продукции

Процедура производства PCBA

1.Автоматическая печать паяльной пастой
2.печать паяльной пастой завершена
3.SMT подбор и размещение
4.Выбор и установка SMT завершены
5.готов к пайке оплавлением
6.пайка оплавлением завершена
7.готов к АОИ
8.Процесс проверки АОИ
9.Размещение компонентов THT
10.процесс пайки волной
11.Сборка ТТ завершена.
12.Проверка AOI сборки THT
13.программирование микросхем
14.функциональный тест
15.Проверка качества и ремонт
16.Процесс конформного покрытия PCBA
17.ESD упаковка
18.Готов к отправке

Упаковка

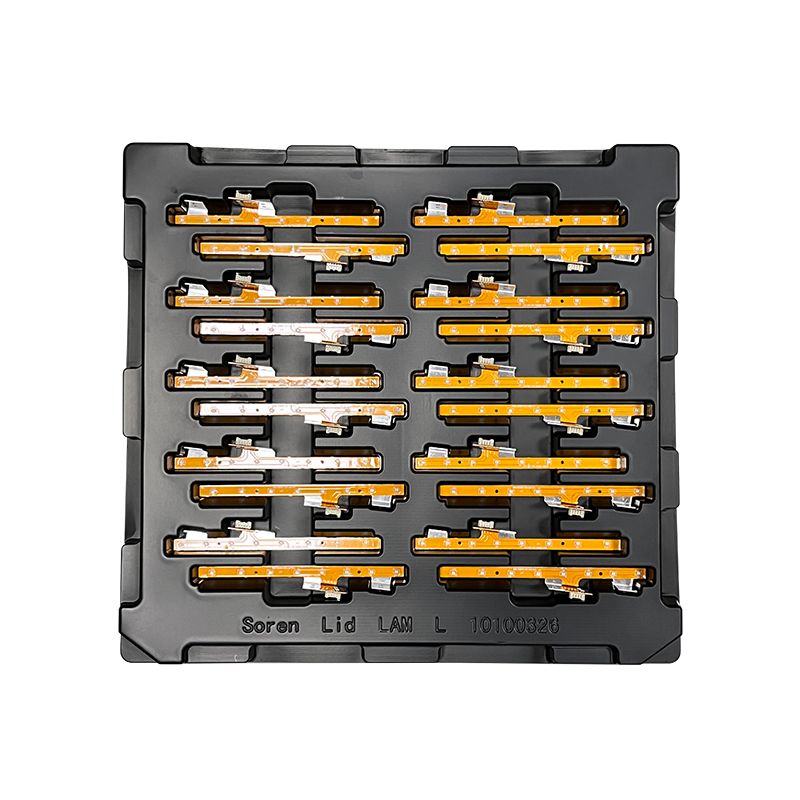

Для печатной платы

Для готового продукта
