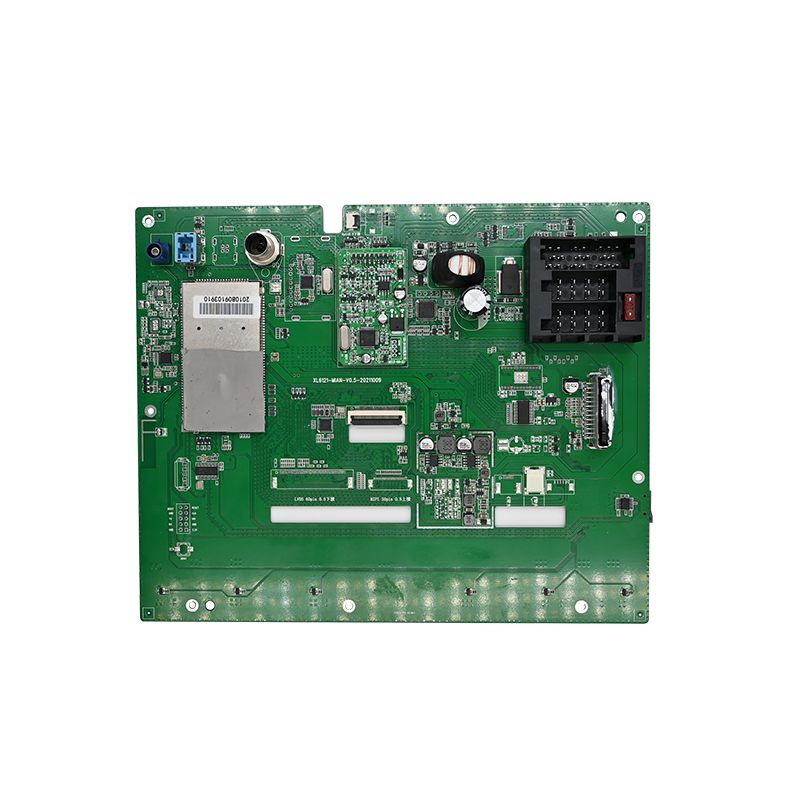

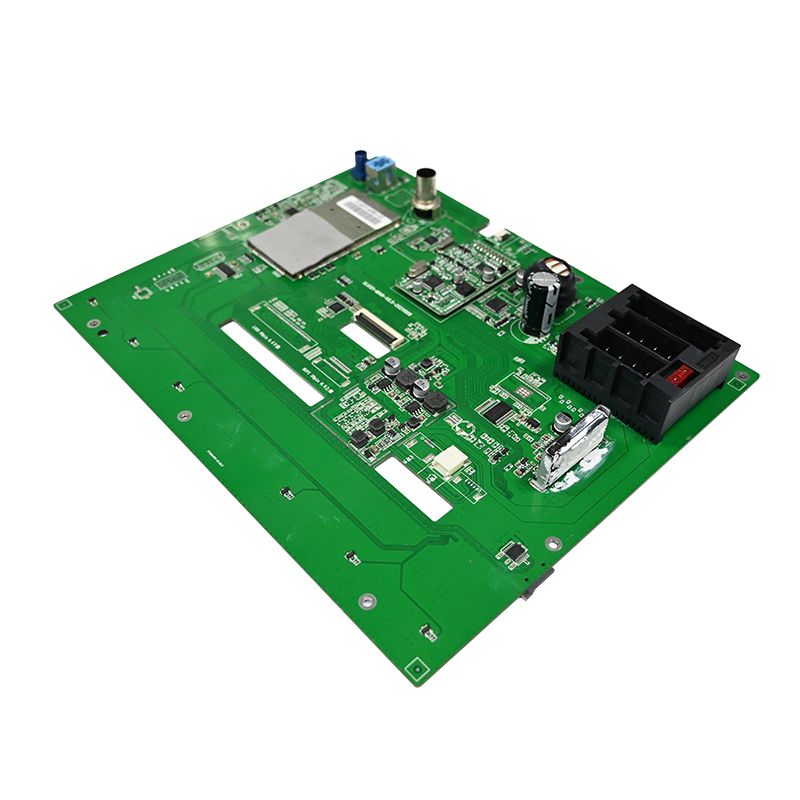

Видеорегистратор PCBA

Основные характеристики качества видеорегистратора PCBA

Определите эти параметры перед поиском компонентов. Каждое решение вытекает из требований к температуре и вибрации.

Операционная среда для автомобильной промышленности

Бюджет теплового управления

Критично: уменьшите номинал всех электролитических конденсаторов до 50 % номинального напряжения при температуре 105 °C. Ограничитель 6,3 В на шине 5 В выходит из строя в течение 6 месяцев.

Выбор компонентов для высококачественной печатной платы видеорегистратора

Хорошее качество начинается с автомобильных запчастей. Компоненты потребительского класса вызывают сбои в работе.

Датчик изображения и объектив в сборе

Избегайте датчиков рольставен без глобального сброса. Быстрое движение приводит к перекосу, из-за которого таблички становятся нечитаемыми.

Архитектура процессора и памяти

Правило надежности: используйте отдельный LDO для опорного напряжения памяти DDR (VREF). Подключение его к VDD через резисторный делитель приводит к переворачиванию битов при температуре выше 70°C.

Цепь электропитания (самая критическая)

PCBA видеорегистратора здесь выходит из строя больше, чем где-либо еще.

Подайте пульсацию 200 мВ (размах) при частоте 100 кГц на вход 12 В. На видео не должно быть горизонтальных полос.

Компоновка печатной платы для обеспечения целостности сигнала и рассеивания тепла

Компоновка определяет, будет ли PCBA видеорегистратора вести запись надежно или зависнет в пробке.

Рекомендации по стеку слоев (минимум 6 слоев)

Критические правила маршрутизации

Следы DDR3L — импеданс 50 Ом ± 10 %, дорожки группы 8 длиной не более 0,5 мм.
MIPI CSI (датчик-SoC) — дифференциальные пары, несоответствие длины < 0,2 мм
Слот для SD-карты — резисторы сопротивлением 22 Ом рядом с SoC для контроля перерегулирования
Кристалл (27 МГц) – защитное кольцо с заземленными переходными отверстиями, под ним нет силовой панели

Контроль производственного процесса для обеспечения единообразия

Высококачественная печатная плата видеорегистратора требует статистического контроля процесса (SPC) на каждой линии.

Паяльная паста и оплавление

Оптический и рентгеновский контроль

AOI (автоматический оптический) – проверяет полярность компонентов, пайку перемычек, подъем выводов.
AXI (рентгеновский снимок) – обязателен для корпусов BGA (SoC и DRAM). Коэффициент пустот под шаром < 25%
ICT (внутрисхемное тестирование) – проверяет линии питания, тактовую частоту и сигналы сброса перед прошивкой прошивки.

Проверочные испытания перед массовым производством

Каждая конструкция печатной платы видеорегистратора должна пройти эти шесть тестов.

Часто задаваемые вопросы: общие вопросы о качестве видеорегистратора PCBA

Вопрос 1: Почему многие конструкции PCBA видеорегистраторов выходят из строя после 6 месяцев режима парковки?
О: Основной неисправностью является деградация суперконденсатора или аккумулятора из-за непрерывной подзарядки при высокой температуре. В режиме парковки PCBA видеорегистратора остается активным более 12 часов в день при температуре лобового стекла 60–80°C. Возникают три конкретные неисправности:
1. Повышение ESR суперконденсатора. Стандартные конденсаторы 2,7 В/10 Ф увеличивают эквивалентное последовательное сопротивление с 50 мОм до более 1 Ом после 2000 часов работы при 70 °C. Это предотвращает окончательную промывку файла при отключении зажигания. Используйте автомобильные конденсаторы, рассчитанные на температуру 85°C с начальным ESR < 30 мОм.
2. Тепловое отключение LDO – LDO 3,3 В обеспечивает обнаружение движения во время парковки. Без специального понижающего преобразователя (эффективность 90% против 60% для LDO) температура перехода превышает 125°C. Переключитесь на синхронный понижающий преобразователь с расширенным спектром.
3. Утечка батареи RTC. Резервные батареи типа «таблетка» (CR1220) вытекают электролитом при температуре выше 80 °C, вызывая коррозию близлежащих следов. Замените суперконденсатором 0,1 Ф для резервного копирования RTC – риска утечки нет.
Всегда проверяйте режим парковки с помощью тепловизионной камеры после 4 часов пребывания в духовке при температуре 50°C.

Вопрос 2. Как размещение компонентов PCBA влияет на качество ночного видео в видеорегистраторах?
Ответ: Размещение компонентов влияет на электрические помехи в аналоговых линиях питания и тактовых импульсов датчика изображения. Три правила размещения напрямую влияют на ночные кадры:
Держите импульсные регуляторы на расстоянии 30 мм от датчика. Пульсации частотой 2 МГц от преобразователя постоянного тока поступают на аналоговую шину 2,8 В датчика, если дорожки идут параллельно. Измерьте с помощью анализатора спектра: любые выбросы выше -85 дБВ на тактовой частоте пикселя создают вертикальные полосы при слабом освещении.
Отдельный цифровой ввод-вывод от линий MIPI – линии данных SD-карты (гармоники до 200 МГц) излучают сигналы дифференциальной тактовой частоты MIPI при маршрутизации на соседних уровнях. Добавьте заземленное сквозное ограждение между областями SDIO и MIPI.
Разместите развязывающие колпачки на расстоянии не более 1 мм от датчика – керамический колпачок емкостью 4,7 мкФ на каждом контакте питания поглощает высокочастотный шум. Заглушки длиной более 2 мм увеличивают шум на 15 дБ, что видно в виде горизонтальных полос в тенях.
Хорошо продуманный видеорегистратор PCBA создает четкое ночное видео, где номерные знаки читаются при освещении 5 люкс. Плохая компоновка приводит к появлению артефактов, которые не проходят судебно-медицинскую экспертизу.

В3: Могу ли я использовать одну и ту же печатную плату видеорегистратора для передней и задней камер?
О: Нет, из-за трех аппаратных различий, которые невозможно устранить только с помощью прошивки:
Расстояние фокусировки объектива. Передние камеры требуют фокусировки на бесконечность (3 метра до горизонта). Задние камеры требуют близкого фокуса (0,5 метра до бампера) в салоне хэтчбека. Высота оправы объектива отличается на 1,2 мм. Обычная печатная плата с регулируемым держателем линз стоит дороже, чем две специализированные конструкции.
Ориентация датчика изображения – передние камеры установлены вертикально. Задние камеры часто устанавливаются в перевернутом положении (от потолка к стеклу). Датчик считывает пиксели сверху вниз. При цифровом перевороте изображения увеличивается задержка в 1 кадр (33 мс при 30 кадрах в секунду), что приводит к несоответствию синхронизации в двухканальных записях. Для настройки аппаратного переключения через регистр требуются другие файлы конфигурации датчика.
Тепловая среда – заднее лобовое стекло получает на 30 % меньше солнечной нагрузки, чем переднее. Оптимизированная спереди печатная плата с агрессивным регулированием мощности может никогда не включать охлаждение сзади, что приводит к несоответствию старения конденсаторов. Два года эксплуатации покажут, что передний блок выйдет из строя раньше заднего.
Вместо этого спроектируйте общую материнскую плату с двумя промежуточными сенсорными платами. Базовая печатная плата видеорегистратора содержит процессор и питание. Каждая сенсорная плата имеет собственное крепление объектива, ориентировочные штифты и толщину термопрокладки. Такой подход позволяет сократить общее количество SKU, сохраняя при этом качество изображения.

Целевые показатели производительности для обеспечения хорошего качества

PCBA видеорегистратора хорошего качества выдерживает три года ежедневных перепадов температуры, вибрации и переходных процессов напряжения. Проектируйте с учетом снижения номинальных характеристик автомобилей, проверяйте с помощью тепловидения и проверяйте каждую производственную партию. Такой подход позволяет создавать видеорегистраторы, которые фиксируют важный момент.
