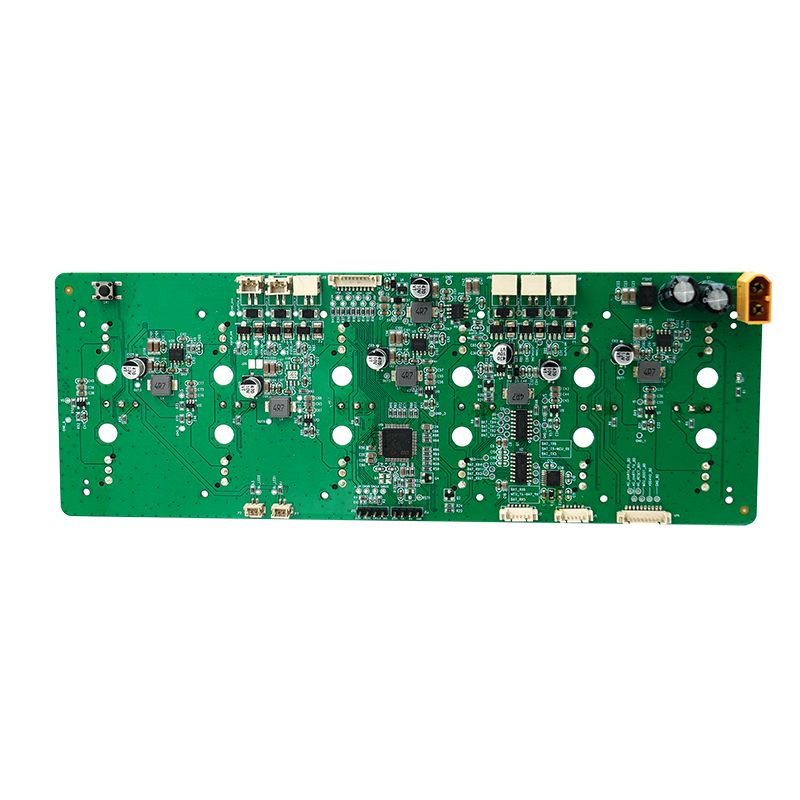

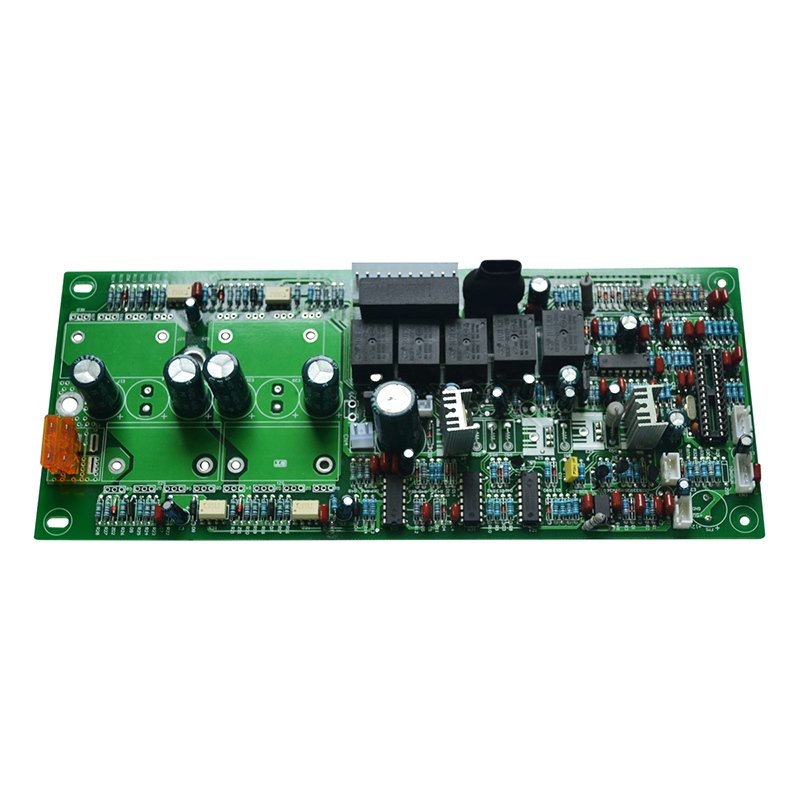

Массажный пистолет PCBA

Какова процедура производства массажного пистолета PCBA: 20-летнее производственное руководство

Производство массажных пистолетов PCBA требует высокого тока, управления бесщеточным двигателем и безопасности пользователя. За два десятилетия производства электроники для приводов двигателей я видел, как конструкции перегревались, теряли скорость под нагрузкой или создавали опасность для аккумуляторов. Эта пошаговая процедура охватывает весь производственный процесс: от выбора компонентов до финальных испытаний.

Стандартная производственная последовательность действий для массажного пистолета PCBA

Каждый массажный пистолет PCBA состоит из 9 шагов. Пропуск любого шага увеличивает вероятность сбоев в работе.

Шаг 1 – Закупка компонентов и входной контроль

Тест: отберите по 50 МОП-транзисторов из каждой партии. Измерьте Rds(on) при 25°C и 80°C. Отбраковывайте партии, сопротивление которых превышает 7 мОм, при высокой температуре.

Шаг 2 – Трафарет и печать паяльной пасты

Критично: используйте ступенчатый трафарет толщиной 0,12 мм под МОП-транзисторы, 0,10 мм под MCU и датчики. Одна только толщина вызывает либо разрывы, либо перемычки.

Шаг 3 – Сборка SMT и оплавление

• Порядок размещения: датчики Холла → пассивные элементы → МОП-транзисторы → MCU → разъемы.
• Профиль оплавления: пиковая температура 245°C в течение 10 секунд (без свинца)
• Азотная атмосфера – требуется для пакетов QFN (MCU, драйвер ворот)
• Рентгеновский контроль – обязателен для проверки пустот под площадками MOSFET (пустоты < 20%)

Шаг 4 – Селективная пайка компонентов со сквозными отверстиями

Массажному пистолету PCBA часто требуются детали со сквозными отверстиями для обеспечения механической прочности:

Не оплавляйте детали со сквозными отверстиями. Их пластиковые корпуса плавятся в духовке при температуре 245°C.

Схема привода двигателя для массажного пистолета PCBA

Секция привода двигателя определяет ток опрокидывания и время работы от батареи.

Трехфазный бесщеточный двигатель постоянного тока (BLDC)

Тепловая конструкция: каждый МОП-транзистор рассеивает до 2 Вт при токе 20 А. Используйте термические переходные отверстия (9 на МОП-транзистор), подключаемые к нижней медной заливке (минимум 2 унции).

Управление питанием для аккумулятора и зарядки

Критическая безопасность: используйте два независимых пути защиты от перегрузки по току – один в драйвере затвора, другой в микросхеме защиты аккумулятора. Одиночная неисправность не должна позволять двигателю работать без команды.

Программирование и калибровка прошивки

Ни один массажный пистолет PCBA не сойдет с производства без полной калибровки.

Последовательность программирования

1. Прошивка загрузчика – через SWD или UART (5 секунд)
2. Калибровочные константы – хранятся в EEPROM или флэш-памяти MCU.
3. Таблица поиска скорости: режим ШИМ в зависимости от целевого числа оборотов в минуту (12 баллов)
4. Порог обнаружения опрокидывания — предел тока установлен на 22 А ± 1 А.

Параметры калибровки, хранящиеся на каждой плате

Почему калибровка важна: без калибровки Холла для каждой платы двигатель издает слышимый вой на низких скоростях. Пользователи отвергают массажные пистолеты, которые звучат дефектно.

Сборка и механическая интеграция

PCBA бесполезна, если она не подходит к ручке и не рассеивает тепло.

Радиатор и тепловой интерфейс

Тест: Запустите массажный пистолет PCBA со скоростью 2800 об/мин на 30 минут. Температура корпуса MOSFET должна оставаться ниже 85°C.

Разгрузка жгута проводов и разъемов

• Провода аккумулятора – припаяны, а затем склеены силиконом (предотвращает усталость при изгибе)
• Фазные провода двигателя – разъем JST с защелкой (минимум 20 циклов)
• Шлейф кнопки – разъем ZIF, шаг 0,5 мм, приклеивается после вставки

Производственные испытания и контроль качества

Каждый массажный пистолет PCBA должен пройти эти пять тестов перед сборкой.

Испытание на пригорание и вибрацию

Отберите 5% продукции для:

• 6 часов при 2400 об/мин – контроль температуры MOSFET с помощью датчика MCU
• Случайная вибрация – 5 грамм, 30 минут (имитирует падение инструмента)
• Цикл зарядки-разрядки – 3 цикла (проверяется микросхема защиты)

Часто задаваемые вопросы - Общие вопросы о производстве массажных пистолетов PCBA

В1: Что приводит к потере мощности массажного пистолета PCBA под давлением тела?

Ответ: Основная причина – недостаточная мощность управления затвором МОП-транзисторов верхнего плеча. Когда давление увеличивает нагрузку двигателя, контроллер BLDC пытается увеличить ток. Если загрузочный конденсатор (который питает драйвер затвора верхнего плеча) имеет недостаточный размер, напряжение затвора падает ниже порога MOSFET, увеличивая Rds(on) с 4 мОм до 20 мОм. Это создает петлю термического разгона:

Падение напряжения → более низкий привод затвора → более высокое сопротивление → больше нагрева → дальнейшее увеличение сопротивления

Исправление требует трех изменений в PCBA массажного пистолета:

1. Значение загрузочного конденсатора — используйте минимум 220 нФ (во многих конструкциях используется 47 нФ). Рассчитайте на основе заряда затвора: C_boot = (Q_g × 10) / ΔV. Для типичных МОП-транзисторов (Q_g = 30 нКл) 220 нФ обеспечивает безопасный запас.
2. Пиковый ток драйвера затвора — выберите драйвер с возможностью приема/источника 1,5 А (например, DRV8320). Слабые драйверы (0,5 А) не могут перезарядить конденсатор начальной загрузки во время высоких рабочих циклов ШИМ.
3. Начальный диод – используйте сверхбыстрый диод (trr < 50 нс). Стандартный 1N4148 имеет время восстановления 4 нс, но номинал всего 100 мА – недостаточно для PCBA массажного пистолета, работающего на частоте ШИМ 20 кГц. Переключитесь на BAS3007 (1А, 10 нс).

После этих модификаций ток остановки остается стабильным на уровне 22 А даже при приложении давления тела на 15 кг.

Вопрос 2: Как предотвратить ложные срабатывания микросхемы защиты аккумулятора на печатной плате массажного пистолета?

О: Ложные срабатывания происходят, когда шум коммутации двигателя попадает в линию измерения тока микросхемы защиты аккумулятора. Переключение фаз двигателя BLDC создает скачки тока длительностью 1 мкс до 50 А – слишком быстро, чтобы ИС защиты могла отличить их от короткого замыкания. Три аппаратных исправления решают эту проблему:

Фильтр нижних частот на входе датчика. Установите RC-фильтр (керамический 10 Ом + 1 мкФ) непосредственно на вывод CS+ защитной микросхемы. Угловая частота = 16 кГц. Он пропускает средний ток (20–30 А), но блокирует коммутационные пики частотой 200 кГц.

Отдельное заземление сенсорного резистора. Проведите специальную линию Кельвина от отрицательной клеммы шунтирующего резистора до контакта CS защитной микросхемы. Не разделяйте это заземление с токами источника MOSFET. Даже 1 мОм общей трассы генерирует 50 мВ ложного сигнала при токе 50 А.

Настройка таймера задержки – запрограммируйте задержку сверхтока микросхемы защиты на 100 мкс (при условии, что ваша микросхема поддерживает это). В большинстве конструкций массажных пистолетов PCBA используется задержка 10 мкс по сравнению с эталонными конструкциями батарей. Коммутационные спайки длятся всего 2–3 мкс. Задержка в 100 мкс игнорирует их, продолжая реагировать на истинные короткие замыкания (длительность> 50 мкс).

Проверка с помощью осциллографа: Измерьте CS+, пока двигатель работает с максимальной нагрузкой. Пики должны оставаться ниже порога срабатывания защитной микросхемы (обычно 50 мВ для шунта 50 А). Если выбросы превышают пороговое значение, увеличьте емкость фильтра до 2,2 мкФ.

В3: Какова правильная процедура программирования нескольких плат PCBA для массажных пистолетов в производстве?

О: Четырехэтапная процедура производственного программирования предотвращает путаницу и сокращает время программирования на 75% по сравнению с поочередной прошивкой.

Этап 1 – Программирование Pre-SMT (опционально для больших тиражей)

Используйте программист (например, Elnec BeeProg), чтобы прошить загрузчик в микроконтроллеры перед размещением. Это работает только для микроконтроллеров с внешней флэш-памятью (корпуса QFN с открытыми контактами). Отбраковывайте любой чип, который не прошел проверку. Это дешевле, чем переделка установленных плат.

Этап 2 – Внутрисистемное программирование после SMT

Установите штифт для программирования (6 контактов: SWDIO, SWCLK, 3,3 В, GND, RESET, BOOT0). Используйте многоканальный программатор (8 или 16 плат одновременно). Целевое время: 45 секунд на доску, включая проверку.

Этап 3 – Калибровочная станция (самый ответственный)

После программирования переместите платы в калибровочное приспособление, содержащее настоящий мотор массажного пистолета с оптическим энкодером. Устройство управляет каждым массажным пистолетом PCBA через:

• Выравнивание по залу (автоматически регулирует электрический угол)
• Линейность скорости (записывает таблицу ШИМ и оборотов в минуту)
• Ограничение тока (увеличивает нагрузку до отключения 22 А)

Сохраните эти 12 калибровочных констант в защищенном секторе флэш-памяти MCU. Платы без калибровки производят непостоянное изменение скорости.

Этап 4 – Прослеживаемость

Напечатайте код 2D Data Matrix на каждой печатной плате, содержащий:

• Код даты производства (YYWW)
• Контрольная сумма калибровки
• Номер партии MOSFET (по данным входного контроля)

Отсканируйте этот код во время окончательной сборки. Если произошел сбой на месте, вы можете отследить конкретную партию компонентов и переработать только затронутые единицы.

Целевой объем производства массажного пистолета PCBA

Правильно изготовленный массажный пистолет PCBA развивает скорость 2800 об/мин под нагрузкой, отключается при остановке в течение 500 мс и выдерживает 500 циклов зарядки. Следуйте этой процедуре, проверяйте каждый шаг, и ваша продукция превзойдет конкурентов, которые пропускают калибровку или занижают параметры привода ворот.
