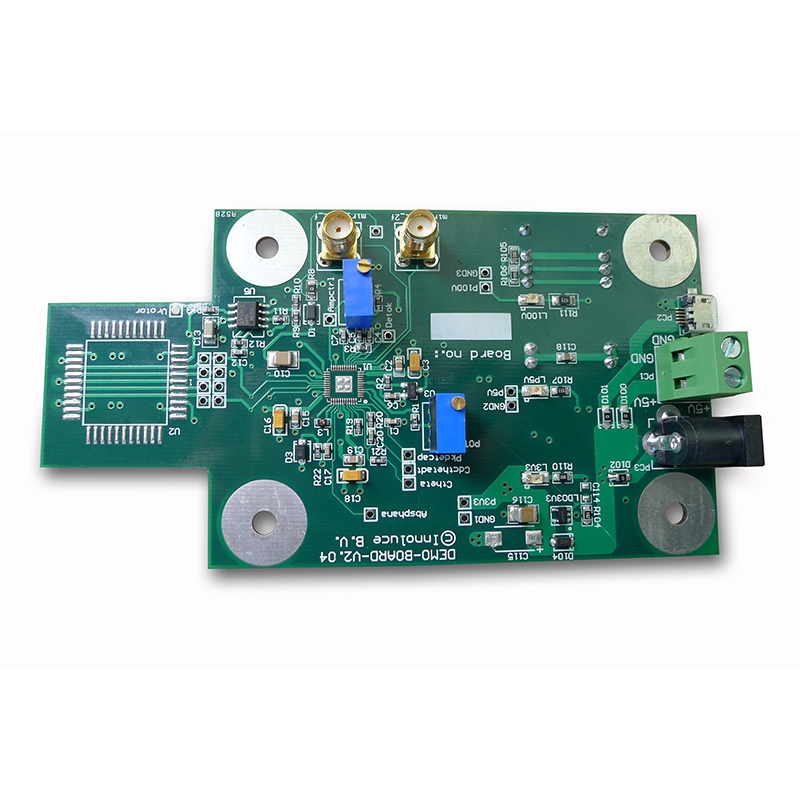

Основные требования к надежности печатной платы радионяни
Надежность начинается с технических характеристик. Не угадывайте условия детской комнаты.
Экологические и эксплуатационные параметры
ПараметрТребуемые характеристикиПочему это важноРабочая температура от 0°C до 45°CДетские обогреватели и открытые окнаДопуск по влажности10–90 % без конденсацииУвлажнители и слюниНепрерывная работаМинимум 72 часаРодители забывают зарядитьВыживание при падении с 1,5 м на коверМалыши бросают устройстваРабочий цикл RF<1% для детского блокаНизкий уровень электромагнитных помех возле кроватки

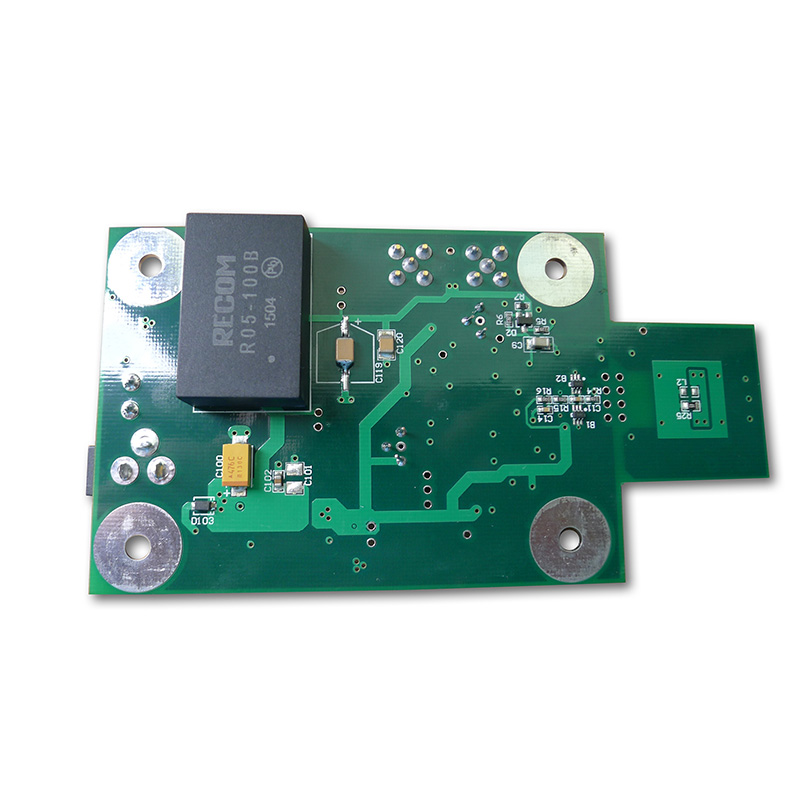

Силовая архитектура для круглосуточной работы
Компонент Power RailКомпонентНадежностьЗарядное устройствоЛинейное зарядное устройство с терморегулированиемПредотвращает возгорание лития3,3 В цифровойDC-DC (переключение 2 МГц) Сохраняет шум выше звукового диапазона3,0 В RFСверхмалошумящий LDO (10 мкВ ср.кв.)Нет выбросов на частоте 2,4 ГГц1,8 В ядроLDO с ограничением токаЗащита MCU от короткого замыкания
Критический: Добавьте суперконденсатор (0,47 Ф, 5,4 В) после микросхемы защиты аккумулятора. Это позволяет вести запись в течение 10 секунд после отключения из-за низкого заряда батареи.
Выбор компонентов для высокого среднего времени безотказной работы
Среднее время наработки на отказ (MTBF) для печатной платы радионяни должно превышать 50 000 часов. Ниже представлены проверенные варианты.
Беспроводной чипсет и антенна
Выберите чипсет с:
- Интегрированный громкоговоритель(выходная мощность ≤ +10 дБм в соответствии со стандартами безопасности младенцев)
- Слушайте, прежде чем говорить(избегайте помех в беспроводных телефонах)
- Скачкообразная перестройка частоты(40+ каналов)
Семейство наборов микросхемПреимуществоНедостатокСерия Nordic nRF52Низкий ток в спящем режиме (0,5 мкА)Ограниченная полоса пропускания видеоSilicon Labs EFR32Отличный АЦП для аудиоУвеличенный корпус (QFN48)Texas Instruments CC26xx -40°C до +85°C Требуется внешний балун
Выбор антенны: Используйте извилистую перевернутую F-антенну (MIFA) на краю печатной платы. Соблюдайте расстояние 10 мм от металлических предметов (магнитов динамиков, аккумуляторов).
Аудиовход и обработка
КомпонентСпецификацияПримечание по надежностиМикрофонМЭМС, чувствительность -38 дБВСиликоновый чехол для защиты от слюнейПреусилительУсиление 40 дБ, шум < 5 нВ/√ГцСвязь по переменному току с HPF 0,1 Гц (устранение грохота)Порог VOXРегулируемый от -40 до -10 дБFSЦифровой гистерезис (3 дБ) предотвращает вибрациюУсилитель динамикаКласс-D, 1,5 Вт в ферритовый шарик 8 Ом на выходных проводах (уменьшить электромагнитные помехи)
Измерение температуры (критическая функция безопасности)
Поместите термистор (NTC, 10 кОм при 25°C) на печатную плату детского блока рядом с микросхемой зарядки. Прошивка должна:
- Регистрация температуры каждые 30 секунд
- Прекратите зарядку при 50°C.
- Отправка беспроводного оповещения на родительский блок при температуре 45°C.

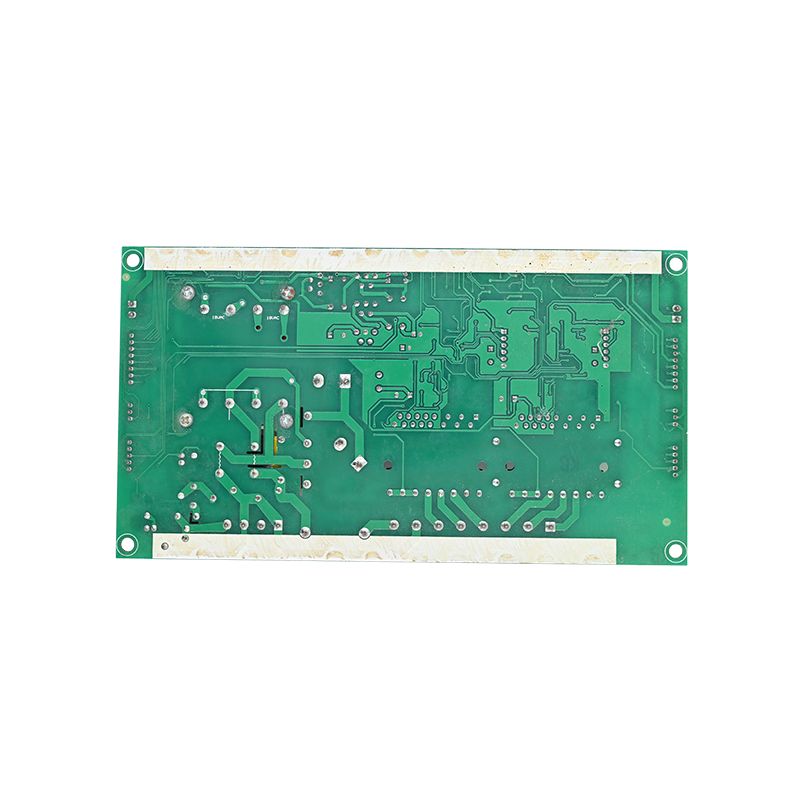

Компоновка печатной платы для снижения радиочастотной утечки и качества звука
Шумная печатная плата радионяни вызывает статические помехи и отключения. Следуйте этим правилам.
Стек слоев и заземление
LayerFunctionConstraintTopRF (антенный фидер, набор микросхем)Копланарный волновод с заземлениемВнутренний 1Непрерывное заземлениеБез разделения под ВЧ-секциейВнутренний 2Питание (3,3 В, 1,8 В)Остров под каждым LDOВнизуАудио, кнопки, светодиодыДержите цифровые следы подальше от микрофонного входа
Правило: Установите конденсатор емкостью 0,1 мкФ на каждый контакт питания. Используйте размер 0402 для низкой индуктивности.
Изоляция аудио заземления
Цифровая и аналоговая земля должны сходиться в одной точке под кодеком. Используйте ферритовые шарики (600 Ом при 100 МГц) между пластинами заземления, но только после проверки отсутствия контуров заземления.
Проверьте осциллографом: Измерение выхода микрофона во время радиочастотной передачи. Шум должен оставаться ниже 2 мВ (размах).
Контрольный список проверки и сертификации
Перед производством проверьте каждую печатную плату радионяни на соответствие этим шести стандартам.
ТестМетодКритерии прохождения/неудачностиПропадание звукаПройдите на расстоянии 30 метров с 3 стенами< 3 отключения в минуту продолжительностью>100 мс Время работы от батареиНепрерывная голосовая связь при уровне звукового давления 65 дБ> 70 часов для аккумулятора емкостью 2000 мАчБезопасность при зарядеКороткие клеммы батареиPCBA переходит в режим сбоя, ни один компонент не сосуществует под углом более 70°CRFРабота рядом с Wi-Fi-маршрутизатором (2,4 ГГц) Отсутствие постоянной десенсибилизации Устойчивость к слюне Солевой туман на порте микрофона Звук возвращается в нормальное состояние после высыхания Чрезмерная разрядка аккумулятора Напряжение 2,8 VMCU отключает радиочастотный сигнал, сохраняет часы RTC
Часто задаваемые вопросы — общие вопросы о надежной радионяне PCBA
Вопрос 1: Какова наиболее распространенная скрытая неисправность в конструкциях печатных плат радионяни?
А:Микрофонный шум от керамических конденсаторов, расположенных рядом с аудиовходом. При вибрации детского блока (от двигателя люльки или уроненной игрушки) диэлектрические колпачки класса 2 (X7R, X5R) генерируют пьезоэлектрическое напряжение до 5 мВ. Он подключается к предусилителю микрофона и производит слышимые щелчки или грохот. Решение двоякое: 1) Использовать конденсаторы C0G (NP0) для всех звуковых соединений и развязок в первом каскаде усиления. 2) Если X7R неизбежен, физически поверните конденсатор на печатной плате на 90 градусов, чтобы механическое напряжение совпадало с направлением электрода. Всегда проверяйте с помощью таблицы вибрации при 20 Гц, 1 Grms.
Вопрос 2: Как выбор химического состава батареи влияет на долговечность печатной платы радионяни?
А:Три химических процесса вызывают совершенно разные виды отказов:
- Литий-ионный (18650): Самая высокая плотность энергии, но требует точной зарядки CC/CV. Отсутствие датчика отрицательного температурного коэффициента (NTC) приводит к выходу из строя. Используйте только с сертифицированными аккумуляторными блоками, содержащими защитную микросхему.
- ЛиФеПО4: Более безопасный (отсутствует температурный разгон при температуре ниже 150°C) и более длительный срок службы (2000 циклов). Однако более низкое напряжение (номинальное 3,2 В) требует использования повышающего преобразователя для логики 3,3 В, что увеличивает стоимость и увеличивает пульсации шума.
- NiMH(недорогие модели): очень щадящие, но страдают эффектом памяти. PCBA должна включать цепь разряда каждые 30 циклов для повторной калибровки указателя уровня топлива. Без этого время работы падает на 50% через 6 месяцев.
Для надежной печатной платы радионяни выберите LiFePO4 для обеспечения безопасности или качественный литий-ионный аккумулятор с двойной защитой от перенапряжения (IC + PTC).
В3: Могу ли я использовать один и тот же дизайн печатной платы как для аудио-, так и для видеоняни?
А:Нет, и попытка сделать это приводит к трем конкретным проблемам с надежностью:
- Пропускная способность памяти-- Для аудио требуется только 64 КБ ОЗУ. Для видео требуется не менее 2 МБ для сжатых кадров. Общая печатная плата с внешней оперативной памятью добавляет длинные следы, которые не проходят тестирование ESD.
- РЧ рабочий цикл-- Звук передается в 10 % случаев. Видео передается в 80% случаев. Тот же УМ 2,4 ГГц перегревается в видеорежиме, теряя усиление на 6 дБ уже через 20 минут. Для видеопроектирования вам понадобится массив тепловых переходов под PA.
- Доставка электроэнергии-- Пиковый ток аудионяни PCBA составляет 200 мА. Видео пиковое значение составляет 600 мА. Обычная разводка печатной платы с тонкими проводами питания (0,25 мм) приводит к падению напряжения, приводящему к сбросу модуля камеры. Для видеоконструкций требуются дорожки диаметром 0,6 мм или отдельный понижающий преобразователь на 1 А.
Создайте две отдельные печатные платы. Только для аудио используется двухслойная плата. Для видео требуется 4 слоя с контролируемым импедансом.
Производственные испытания для нулевого риска для младенцев
Каждая собранная печатная плата радионяни должна пройти:
Тестовая станцияПродолжительностьКритерии отклоненияАудио шлейф10 секундTHD > 1% при 1 кГцИмитатор батареи30 секундЗарядный ток > 50 мА ниже 3,0Чувствительность VRF5 секундКоэффициент ошибок пакетов > 1% при -95 дБмПерегрев60 секундЛюбая точка > 60°C после полной зарядки
Контрольный список окончательной проверки проекта
ЭлементПодтверждениеСхемаВсе входы имеют защиту от электростатического разряда (контакт 8 кВ)BOMCНоминальное напряжение конденсатора ≥ 2× ожидаемое (например, 10 В для шины 5 В)Механические Нет высоких компонентов (высота > 4 мм) вблизи зон захвата Прошивка Сторожевой таймер сбрасывает MCU, если VOX зависает более 5 минут Соответствие FCC Часть 15 и EN 62368-1 (аудиобезопасность)
Разработка надежной радионяни PCBA означает приоритет безопасности младенцев над снижением затрат. Хорошо построенная доска работает тихо, несмотря на прорезывания зубов и истерики. Тестируйте в реальных условиях детской комнаты: машины с белым шумом, приглушенный свет и микроволновые печи. Только так можно завоевать доверие родителей.
