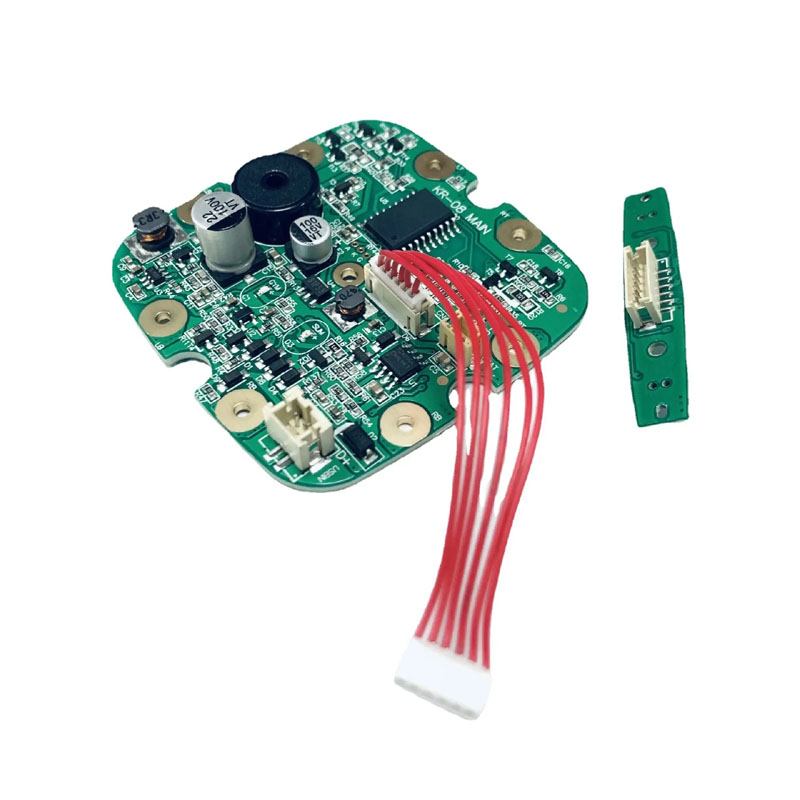

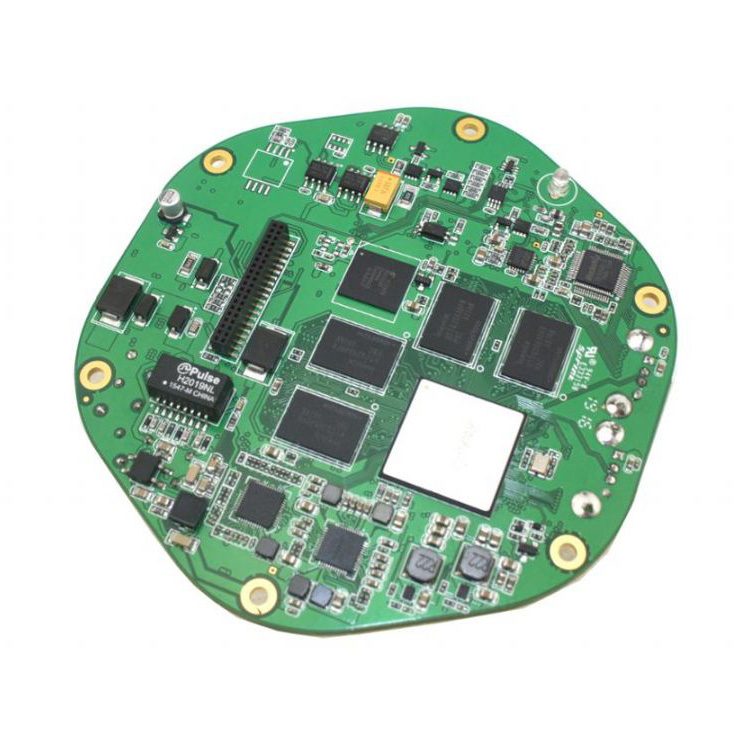

Ирригатор для воды PCBA

Экологические требования и классификации

Ирригатор работает в экстремальных условиях ванной комнаты, характеризующихся прямыми брызгами воды, высоким содержанием пара и агрессивными химическими воздействиями, такими как остатки зубной пасты и жидкости для полоскания рта. В таких условиях стандартная электроника быстро подвергается коррозии, паразитным токам утечки и электрическим коротким замыканиям.

Наши инженерные решения PCBA специально созданы для того, чтобы противостоять этим суровым воздействиям окружающей среды, гарантируя надежный трехлетний жизненный цикл продукта.

Снижение рисков субстрата

Необходимые сертификаты. Встроенные: все устройства PCBA для ирригаторов соответствуют глобальным нормам, предъявляемым к приборам: IEC 60335-1 (безопасность бытовой техники), UL 60730-1 (автоматическое электрическое управление), минимальной степени защиты IPX4/IPX7 и стандартам химической стойкости REACH/RoHS для влажных сред.

Выбор базового ламината и медная архитектура

Выбор базового ламината определяет долговременную целостность печатной платы при постоянном воздействии влаги. Стандарт FR-4 легко поглощает водяной пар через необработанные края обрезанных досок и покрытие через бочки, что приводит к катастрофическим коротким замыканиям проводящей анодной нити (CAF) в течение 12 месяцев.

Сравнение сортов ламината

• Стандарт FR-4: водопоглощение 0,10–0,20 %, TG 130–140 °C. Подходит только для сухих помещений. Избегайте использования ирригаторов для воды, поскольку это приводит к быстрому выходу из строя CAF.

• Высокий TG FR-4 [наш основной выбор]: водопоглощение 0,08–0,12%, TG 170°C. Идеальный выбор для влажного, прерывистого профиля влажности.

• Безгалогеновый High TG FR-4 [рекомендуется]: водопоглощение 0,05–0,08 %, TG 150°C. Экологичная конструкция с отличной влагостойкостью.

• Полиимид: водопоглощение 0,02–0,04%, ТГ 250°C. Премиум-вариант для постоянного воздействия влаги или жестко-гибких зон.

Вес меди и характеристики покрытия

• Внешний слой Медь: минимум 1 унция (35 мкм) для обеспечения оптимального антикоррозионного запаса.

• Внутренний медный слой: минимум 0,5 унции (18 мкм) для обеспечения целостности сигнала от внутренних помех двигателя.

• Металлизированные сквозные отверстия (PTH): толщина медного покрытия внутри стволов не менее 25 мкм для создания герметичного, воздухонепроницаемого влагонепроницаемого слоя.

• Поверхностная обработка: строго используется ENIG (электрическое никель-иммерсионное золото). Мы полностью запрещаем HASL (выравнивание припоем горячим воздухом) для печатных плат с водяными ирригаторами, поскольку оголенный сплав олова и свинца корродирует в парах жидкости для полоскания рта в течение 90 дней.

Наложение слоев и механическое проектирование

В зависимости от архитектуры вашего продукта мы поставляем индивидуальные многоуровневые конфигурации для борьбы с высокочастотным шумом насоса (EMI) и ограничениями конструктивного расстояния:

• Базовый уровень (только кнопка и насос): создан на оптимизированной двухслойной подложке High TG FR-4, сочетающей экономическую эффективность с высококачественной промышленной защитой от влаги.

• Уровень Smart/Premium (датчик давления, ЖК-/светодиодный дисплей, Bluetooth, быстрая зарядка USB-C): разработан с использованием 4-уровневого стека. Двойные внутренние сплошные заземляющие пластины защищают чувствительные сигналы MCU от ЭМП накачки и действуют как надежный физический блок против внутренней диффузии влаги.

Интеграция толщины и жесткости

• Толщина 1,0 мм: Предназначен для компактных, эргономичных ручных ручек, требующих гибкости конструкции и устойчивости к падению.

• Толщина 1,6 мм: Предназначен для настольных базовых станций; обеспечивает максимальную жесткость и самую низкую скорость диффузии водяного пара.

• Специализация на жестких гибких печатных платах: для компактных ручек ультра-премиум-класса мы поддерживаем жестко-гибкую конструкцию, в которой аккумулятор подключается через гибкий полиимидный хвостовик, защищенный защитным слоем. Это исключает вероятность возникновения сбоев в жгутах проводов и значительно повышает общий рейтинг IPX сборки.

Двойная защита: конформное покрытие и герметизация компонентов

Роботизированное селективное конформное покрытие

Даже самое лучшее основание требует воздухонепроницаемого поверхностного слоя, чтобы выдержать повседневную влажность в ванной комнате.

• Прецизионное многоосевое автоматическое распыление: наши автоматизированные роботизированные линии наносят равномерный защитный слой, точно маскируя области, которые должны оставаться непокрытыми, например порты Type-C, контакты аккумулятора и порты звукового сигнала.

• УФ-контроль с 0,1% флуоресцентного красителя: в покрытие добавляется специальный УФ-индикаторный краситель, что позволяет высокоскоростным оптическим автоматическим сканерам проверять однородную минимальную толщину 25 мкм без точечных зазоров.

Характеристики уплотнения интерфейса на уровне компонентов

1. Порт USB-C: оснащен силиконовой компрессионной прокладкой и резиновым колпачком, обеспечивающим герметичность IPX4, когда порт закрыт.

2. Тактильные переключатели: над куполом имеется прочный резиновый чехол, обеспечивающий локальную защиту от проникновения IPX5.

3. Разъем насоса: Полностью залит эпоксидным герметиком для полной временной защиты IPX7 от погружения в воду.

4. Контактные контакты для зарядки (контакты Pogo): строго определены, имеют тяжелое золотое покрытие толщиной не менее 30 микродюймов (твердое золото) и уплотнительные кольца. Стандартные никелированные контакты подвергаются коррозии и выходят из строя в течение 6 месяцев ежедневной зарядки во влажной ванной комнате. Наши язычки из тяжелого золота выдерживают 20 000 циклов влажного соединения без ухудшения контактного сопротивления.

Строгий процесс тестирования качества продукции

Каждая произведенная партия печатных плат Unixplore для ирригаторов перед отправкой должна пройти серию интенсивных проверок качества имитации влаги:

1. Влажность. Замачивание в окружающей среде: 48 часов при 40°C и относительной влажности 93 % (без конденсации). Критерии прохождения: отсутствие видимого окисления; Сопротивление изоляции (IR > 10 МОм) между любыми двумя сетями.

2. Испытание на распыление воды IPX4: 10 минут непрерывного осциллирующего распыления из трубки под разными углами для проверки отсутствия попадания жидкости под слои покрытия.

3. Проверка изоляции высокого напряжения: подача постоянного напряжения 500 В между клеммами первичной батареи и плоскостью заземления для подтверждения IR > 50 МОм после выдержки влаги.

4. Функциональная проверка после стресса: Полный цикл работы насоса под нагрузкой. Сбросы микроконтроллера (MCU), задержки синхронизации или фальстарты допускаются.

Часто задаваемые вопросы по инженерным вопросам и технические обзоры

Могу ли я использовать стандарт FR-4 для ирригатора PCBA, если я нанесу толстый слой защитного покрытия для снижения затрат?

О: Абсолютно нет. Это распространенная производственная ловушка, которая приводит к высоким показателям возврата продукции на местах. Конформное покрытие не может закрыть три важных пути:

1. Через цилиндры без покрытия: водяной пар проникает в поперечном направлении во внутреннее переплетение стекловолокна стандартного FR-4 посредством капиллярного действия, достигая контактных площадок компонентов снизу. После повторяющихся циклов влажности образуются белые проводящие солевые остатки, связывающие компоненты.

2. Профилированные края (отвод кромок): фрезерование доски оставляет необработанные края ламината открытыми. Поверхностное натяжение заставляет покрытия отходить от острых углов, оставляя микрозазоры размером 0,5 мм, куда попадает пар из ванной.

3. Нижняя сторона компонентов: покрытие покрывает внешнюю оболочку, но не может идеально проникнуть под низкопрофильные конденсаторы и резисторы SMT. Захваченная влага гидролизует остатки флюса, создавая ионное загрязнение, которое вызывает самопроизвольный, неожиданный запуск насоса.

   Наше решение: High TG FR-4 с ENIG и нанесением эпоксидной смолы по краям обеспечивает трехслойную защиту, которая легко выдерживает более 3 лет при относительной влажности 95%.

Ваш партнер EMS под ключ: Unixplore Electronics

При выборе поставщика печатных плат для ирригаторов для воды решающее значение имеют долгосрочная инженерная надежность и строгий контроль качества. Unixplore Electronics предоставляет расширенные возможности и промышленную инфраструктуру для беспрепятственного воплощения вашего проекта в жизнь:

l Комплексные услуги EMS «под ключ»: мы управляем всем жизненным циклом вашего продукта: от оптимизации схемы и проверки DFM компонентов до глобальной закупки деталей, сборки SMT и DIP, программирования прошивки, функционального тестирования (FCT), автоматического нанесения защитного покрытия, окончательного изготовления коробки и специализированной упаковки.

l Сертифицированные стандарты качества. Вся наша производственная экосистема сертифицирована по стандарту ISO 9001:2015, а все методы сборки электроники строго соответствуют международному стандарту IPC-A-610E, что исключает риск холодной пайки или перекоса компонентов.

l Передовые собственные производственные мощности: мы управляем заводом по производству антистатических материалов площадью более 3000 квадратных метров, при поддержке 20 опытных инженеров-исследователей и технологов. Особенности нашего объекта:

1. 6 высокоскоростных производственных линий Yamaha SMT

2. 4 прецизионные сборочные линии DIP с волновой пайкой

3. 2 специализированных зала для испытаний на обжиг/старение

4. 2 испытательные камеры с переменным влажным теплом при высоких и низких температурах, обеспечивающие комплексное проведение всех экологических испытаний на месте.

l Гибкое масштабирование заказов (без минимального заказа). Наши гибкие производственные системы оптимизированы для поддержки вашего роста. Мы придерживаемся строгой политики отсутствия минимального объема заказа (No MOQ), что позволяет нам проводить быстрое тестирование прототипов, небольшие пилотные запуски и большие объемы массового производства с такой же элитной точностью.

l Глобальный охват и коммуникация: Наша международная команда технических специалистов по продажам свободно говорит на английском, французском, русском и арабском языках. Обладая глубоким опытом работы на рынках высокого класса, включая Западную Европу (35 %), Северную Америку (20 %) и Океанию (20 %), мы полностью понимаем глобальные стандарты соответствия электронной безопасности средств личной гигиены.

Свяжитесь с нами сегодня: Отправьте индивидуальный дизайн печатной платы ирригатора для воды, список спецификаций или запросы DFM в наш технический отдел. Наша команда предоставит комплексный анализ технологичности и оптимизированное предложение «под ключ» в течение 24 часов.
