Датчик движения PCBA

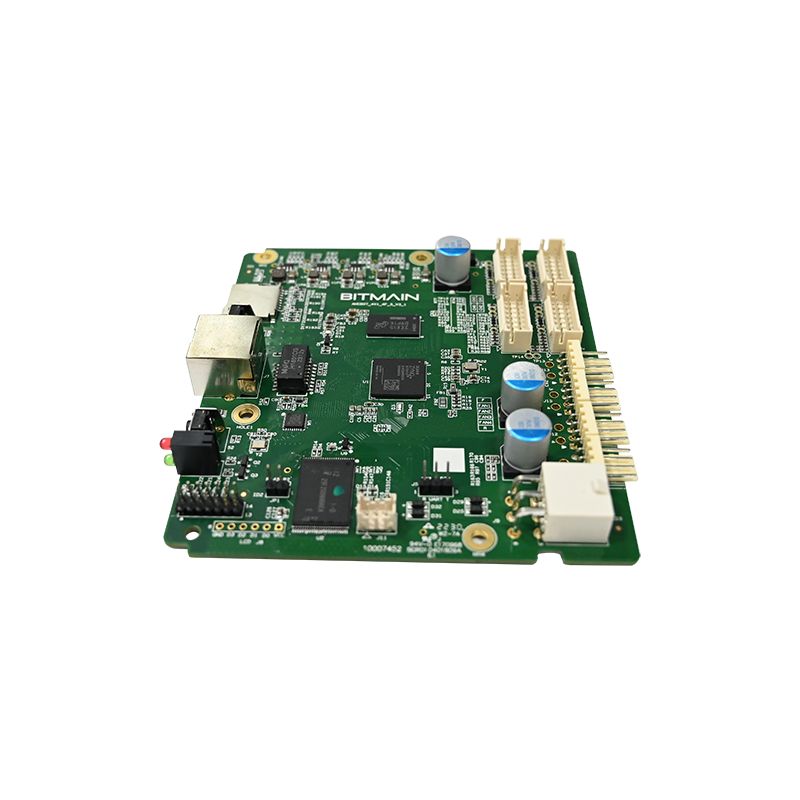

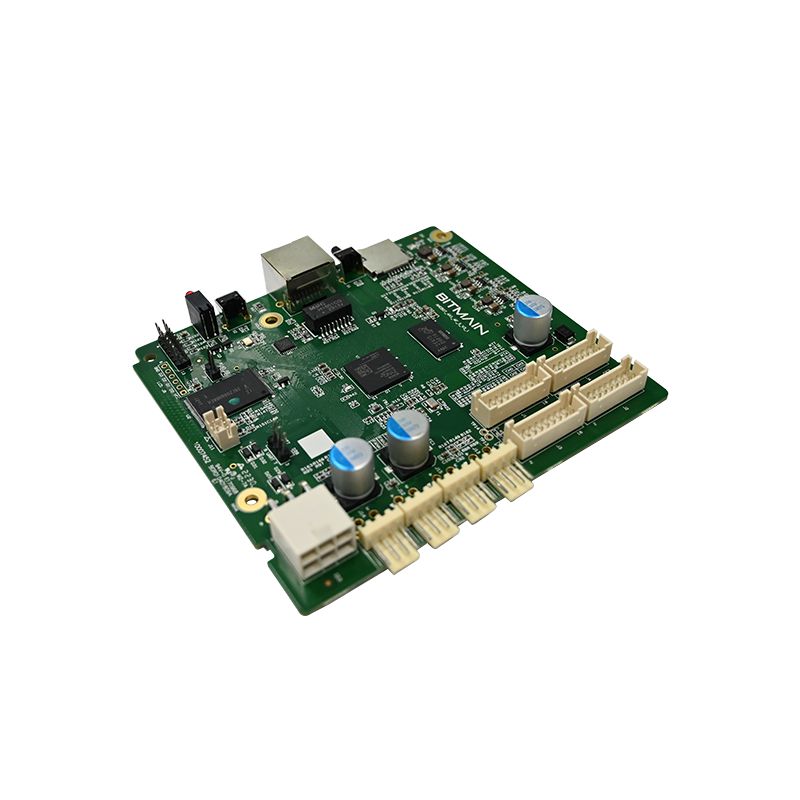

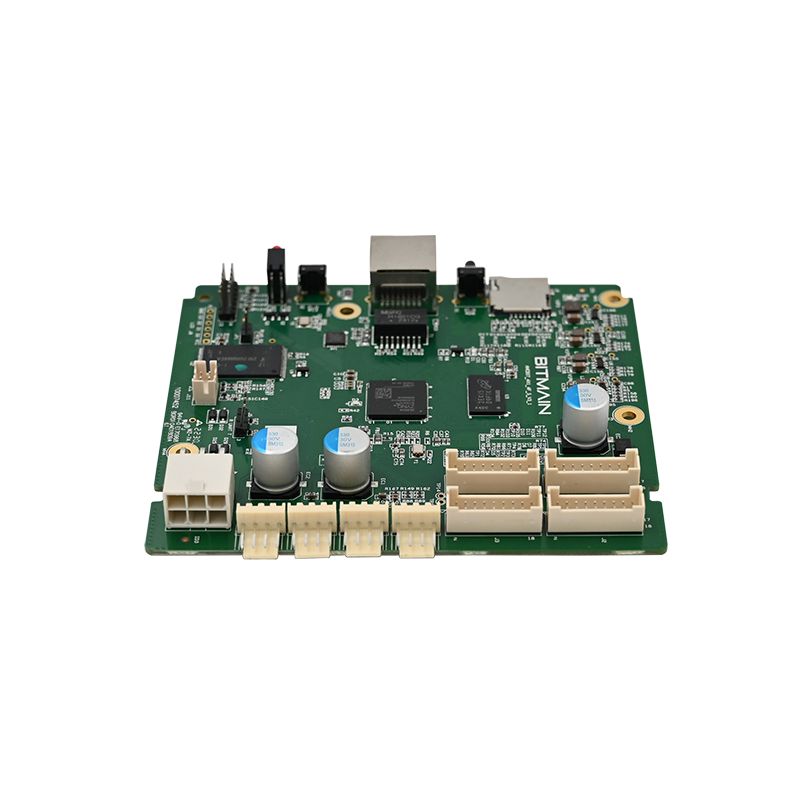

Что такое печатная плата датчика движения?

Датчик движения PCBA представляет собой сборку печатной платы, разработанную специально для обнаружения движения с помощью инфракрасных, микроволновых или ультразвуковых преобразователей. В отличие от печатных плат общего назначения, платы датчиков движения требуют низкого энергопотребления, быстрого выхода из сна и фильтрации шума во избежание ложных срабатываний.

Инженеры выбирают печатную плату датчика движения по трем параметрам: дальность обнаружения, тип выходного сигнала и рабочий ток. Неправильный выбор приводит к частым ложным срабатываниям или пропущенным обнаружениям.

Основные компоненты печатной платы датчика движения

Каждая печатная плата датчика движения содержит следующие пять функциональных блоков:

· Чувствительный элемент – PIR (пироэлектрический), микроволновый доплеровский или ультразвуковой преобразователь.

· Аналоговый входной каскад – Операционный усилитель с полосовым фильтром

· Компаратор – Пороговый детектор с гистерезисом

· Логика синхронизации – регулируемое время удержания и период блокировки.

· Выходной каскад – реле, транзистор или сигнал логического уровня.

Типичные применения

Подробные технические параметры печатной платы датчика движения

Следующие характеристики представляют типичный высокопроизводительный датчик движения PCBA, используемый в коммерческих и жилых продуктах безопасности.

Электрические характеристики

Производительность обнаружения

Физические и экологические характеристики

· Размеры платы – 32 x 28 мм (стандартные) или по индивидуальному заказу.

· Монтажные отверстия – два диаметром 3 мм, расстояние между центрами 25 мм.

· Рабочая температура – от -20°С до +70°С.

· Температура хранения – от -40°С до +85°С.

· Допуск по влажности – 95 % относительной влажности без конденсации.

· Конформное покрытие – опционально (для использования на открытом воздухе или во влажной среде)

Регулируемые настройки (DIP-переключатель или перемычка)

Большинство конструкций PCBA датчиков движения включают в себя настраиваемые пользователем параметры:

Чем эта печатная плата с датчиком движения отличается от конкурирующих разработок

Не все платы PCBA с датчиками движения работают одинаково в реальных условиях. В таблице ниже показаны критические различия.

Часто задаваемые вопросы по датчику движения PCBA – Инженерные ответы

Эти три вопроса еженедельно задают инженеры по аппаратному обеспечению, интеграторы и специалисты по закупкам, оценивающие решения PCBA для датчиков движения.

Вопрос 1. В чем разница между конструкциями PCBA с PIR, микроволновым датчиком и двойным датчиком движения – и какой из них мне выбрать?

Ответ: Датчик движения PIR (пассивный инфракрасный) PCBA обнаруживает изменения в инфракрасном излучении движущихся тел. Он потребляет очень низкую мощность (15–30 мкА в режиме ожидания), но чувствителен к температурным градиентам и может вызывать ложное срабатывание из-за вентиляционных отверстий системы отопления, вентиляции и кондиционирования или солнечного света. Микроволновой датчик движения PCBA излучает радиочастоты малой мощности (обычно 5,8 ГГц или 10,525 ГГц) и измеряет доплеровский сдвиг. Он обнаруживает через пластиковые корпуса и игнорирует температуру, но потребляет более высокий ток (15–25 мА) и может проникать сквозь стены, вызывая ложное обнаружение в соседних помещениях. PCBA с двойным датчиком движения содержит как PIR, так и микроволновый датчики и срабатывает только тогда, когда оба обнаруживают движение. Это исключает почти все ложные срабатывания, но увеличивает стоимость и ток в режиме ожидания (2–5 мА). Руководство по выбору: Для наружных светильников с батарейным питанием выберите «Только PIR». Для обнаружения присутствия в помещении, где ложные срабатывания недопустимы, выберите двойную технологию. Для автоматических дверей, где скорость важнее, чем энергопотребление, выбирайте только микроволновую печь. В большинстве коммерческих датчиков движения для систем безопасности PCBA используется PIR с усовершенствованной фильтрацией сигнала, что обеспечивает лучший баланс стоимости, мощности и надежности.

Вопрос 2: Как настроить дальность обнаружения и время удержания на этом датчике движения PCBA, и можно ли изменить эти настройки, не вынимая плату из корпуса?

Ответ: Эта печатная плата датчика движения обеспечивает три метода регулировки. Во-первых, встроенные потенциометры: один с надписью «SENS» (чувствительность) регулирует дальность обнаружения от 3 метров (полностью против часовой стрелки) до 12 метров (полностью по часовой стрелке). Вторая с надписью «TIME» регулирует время удержания от 5 секунд до 10 минут. Во-вторых, DIP-переключатели: большинство плат имеют 4-позиционный переключатель для грубой настройки времени удержания, светового порога и полярности выхода. В-третьих, для дистанционного регулирования некоторые конструкции печатных плат с датчиками движения включают цифровой вход, который принимает внешние потенциометры или управляющие сигналы 0–10 В. Для настройки без открытия корпуса укажите печатную плату датчика движения с приемником дистанционного управления (ИК-38 кГц или РЧ-433 МГц) — это добавит к стоимости спецификации примерно 1,50 доллара США. Без дистанционной регулировки необходимо открыть корпус и небольшой отверткой повернуть потенциометры. Всегда регулируйте чувствительность после установки в окончательном месте, поскольку окружающие стены и материал пола влияют на дальность обнаружения. Начните с чувствительности на уровне 50 % и увеличивайте ее только в случае существования пробелов в охвате.

Вопрос 3. Какова типичная частота ложных срабатываний для этой печатной платы датчика движения и как температурная компенсация снижает количество ложных срабатываний?

Ответ: При правильно установленном приложении (без прямых солнечных лучей на объективе, без вентиляционных отверстий в радиусе 2 метров, без больших стеклянных окон, отражающих движущийся транспорт), этот датчик движения PCBA обеспечивает частоту ложных срабатываний менее одного события на 200 обнаружений. Без температурной компенсации ИК-датчик движения PCBA может срабатывать ложно, когда температура окружающей среды приближается к температуре кожи человека (приблизительно 37°C или 98°F). При комнатной температуре 30°C соотношение сигнал/шум падает на 60% по сравнению с 20°C. Эта печатная плата датчика движения включает в себя встроенный термистор, подключенный к схеме компенсации, которая увеличивает коэффициент усиления на 2,5% на каждый 1°C, превышающий 25°C. При 35°C усиление на 25% выше, чем при 25°C, что восстанавливает чувствительность обнаружения. Компенсация также снижает усиление при низких температурах (ниже 10°C), чтобы предотвратить ложные срабатывания из-за холодных сквозняков. Полевые данные, полученные при установке датчиков движения PCBA в климате Ближнего Востока (температура наружного воздуха достигает 45°C), показывают снижение количества ложных сигналов тревоги на 78 % при включенной температурной компенсации по сравнению с отключенной. Всегда включайте компенсацию для наружных или некондиционируемых помещений.

Рекомендации по установке печатной платы датчика движения

Даже самый лучший датчик движения PCBA работает плохо, если установлен неправильно. Следуйте этим рекомендациям.

Монтажная высота и положение

· Рекомендуемая высота – от 1,8 до 2,2 метра (от уровня плеч до головы)

· Ниже 1,5 метра – пропускает движение туловища, обнаруживает только домашних животных.

· Выше 2,5 метра  – уменьшенное покрытие земли, создаются мертвые зоны непосредственно под землей.

Избегайте этих ложных источников триггера

Рекомендации по подключению проводов

· Используйте витую пару, если длина выходного сигнала превышает 10 метров.

· Держите провода питания переменного тока на расстоянии не менее 30 см от печатной платы датчика движения.

· Добавьте конденсатор емкостью 100 нФ на вход питания при переключении шумных нагрузок (реле, контакторы).

Проверка печатной платы датчика движения перед установкой

Стендовый тест выявляет 90% ошибок настройки. Следуйте этой последовательности.

Процедура стендовых испытаний

1. Включите питание и подождите 60 секунд для прогрева.

2. Подтвердите, что светодиодный индикатор мигает примерно раз в 10 секунд (означает режим ожидания).

3. Пройдите через поле зрения на расстоянии 3 метра.

4. Убедитесь, что светодиод загорелся и состояние выхода изменилось.

5. Отметьте время, пока светодиод не погаснет (должно соответствовать настройке времени удержания).

6. Повторите с медленным ползением (0,2 м/с) и быстрым бегом (2 м/с).

Неисправности и причины

Резюме – Справочник по основным техническим характеристикам

Для быстрого ознакомления сохраните этот блок спецификаций во время проектирования и закупок.

PCBA датчика движения – конфигурация по умолчанию

· Напряжение: 5–24 В постоянного тока.

· Ток в режиме ожидания: типично 20 мкА

· Дальность обнаружения: 8-12 метров

· Угол обнаружения: 120 градусов

· Время удержания: регулируется от 5 с до 10 минут.

· Выход: реле (10 А) или транзистор (100 мА).

· Рабочая температура: от -20°C до +70°C.

· Сертификаты: соответствует стандартам ISO9001 и RoHS.
