Интеллектуальная система обнаружения при обработке PCBA

В PCBA (Печатная плата в сборе) Обработка, внедрение интеллектуальной системы обнаружения значительно повышает эффективность производства и качество продукции. Благодаря растущей сложности электронных продуктов традиционные методы обнаружения ручного определения не могли удовлетворить потребности высокой точности и высокой эффективности. Интеллектуальная система обнаружения может достичь более быстрого и точного обнаружения с помощью автоматизации и интеллектуальных технологий, обеспечивая сильную поддержку обработки PCBA. В этой статье будет изучаться интеллектуальная система обнаружения в обработке PCBA, включая ее типы, преимущества и приложения.

I. Типы интеллектуальной системы обнаружения

Интеллектуальная система обнаружения в обработке PCBA в основном включает в себя несколько основных типов, таких как автоматический оптический осмотр (AOI), рентгеновский осмотр (AXI) и осмотр машинного зрения. Эти системы имеют свои собственные характеристики и могут применяться к различным потребностям обнаружения.

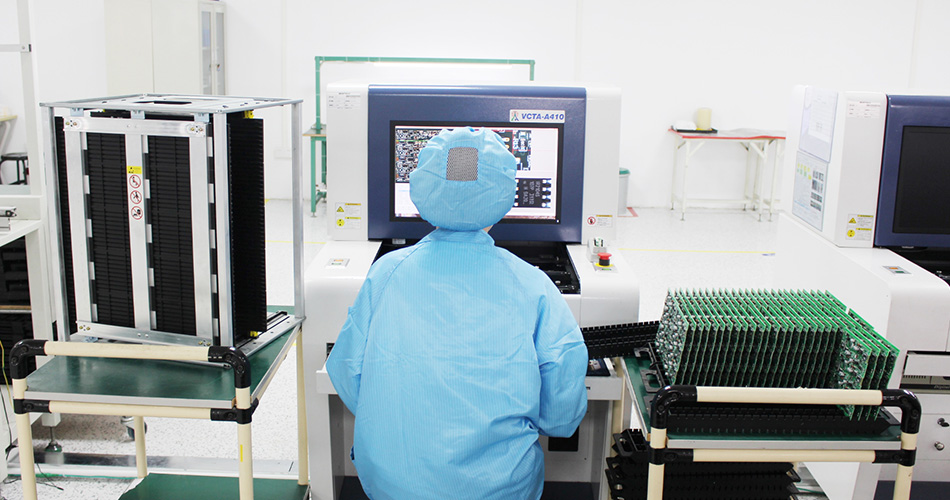

1. Автоматический оптический осмотр (AOI)

Описание функции: Система автоматической оптической проверки использует камеру с высоким разрешением для проведения комплексного осмотра печатной платы, которая может быстро идентифицировать дефекты приподных соединений, неточное положение компонента и другие дефекты поверхности.

Преимущества: система AOI может обнаружить дефекты в производстве в режиме реального времени и повысить эффективность и точность обнаружения. Автоматическая проверка уменьшает ошибки и упущения при ручной проверке, гарантируя, что качество каждого припояного соединения и компонента соответствует стандартам.

2. рентгеновский осмотр (Axi)

Функциональное описание: Система проверки рентгеновских лучей использует рентгеновские снимки для проникновения печатной платы для проверки внутренней пайки и электрических соединений. Система Axi особенно подходит для обнаружения невидимых дефектов пайки, таких как суставы холодного припоя, мостики и внутренние короткие замыкания.

Преимущества: система Axi может обеспечить глубокую проверку, чтобы обеспечить качество внутренних приподных соединений и соединений. Специально для сложных многослойных ПХБ и сборки высокой плотности, рентгеновская проверка может эффективно идентифицировать скрытые дефекты и повысить надежность продукции.

3. Инспекция машинного зрения

Функциональное описание: Система машинного зрения объединяет камеры и алгоритмы обработки изображений для выполнения высокой проверки ПХБ. Система машинного зрения может идентифицировать информацию, такую ​​как положение компонента, направление, размер и анализ дефектов.

Преимущества: Система машинного зрения может предоставить изображения высокого разрешения и точные результаты проверки. При поддержке алгоритмов ИИ он может автоматически идентифицировать и классифицировать дефекты, повышая уровень интеллекта и эффективность проверки.

II Преимущества интеллектуальной системы обнаружения

Интеллектуальная система обнаружения имеет значительные преимущества в обработке PCBA, что может эффективно повысить эффективность производственного процесса и качества продукта.

1. Повышение точности обнаружения

Интеллектуальная система обнаружения может точно идентифицировать крошечные дефекты пайки и отклонения компонентов с помощью камер с высоким разрешением и передовой технологии обработки изображений. По сравнению с ручным обнаружением, интеллектуальная система обнаружения может обеспечить более высокую точность обнаружения и снизить возможность пропущенного обнаружения и неправильного суждения.

2. Повышение эффективности производства

Автоматизированная интеллектуальная система обнаружения может быстро выполнить большое количество задач обнаружения и значительно повысить эффективность производственной линии. Системы AOI и Axi могут обнаруживать дефекты в режиме реального времени во время производства, уменьшая стагнацию производства и переделку, вызванную ручной проверкой.

3. Сокращение затрат на рабочую силу

Интеллектуальная система обнаружения снижает зависимость от ручной проверки и снижает затраты на рабочую силу. Благодаря автоматическому обнаружению производственная линия может уменьшить ошибки, вызванные ручной работой и улучшить стабильность и согласованность производственного процесса.

4. Обеспечить качество продукта

Интеллектуальная система обнаружения может своевременно обнаружить и правильные проблемы с качеством в производстве посредством мониторинга в режиме реального времени и записи данных. Посредством точного обнаружения и анализа данных это может гарантировать, что качество каждой производственной связи соответствует стандартам и повышению надежности конечного продукта.

Iii. Случаи применения интеллектуальных систем обнаружения

Применение интеллектуальных систем обнаружения в обработке PCBA достигло замечательных результатов. Многие электронные производственные компании улучшили общую производительность своих производственных линий, внедрив эти системы.

1. Электронное производство потребительских товаров

В производстве электронных потребительских продуктов интеллектуальные системы обнаружения могут обеспечить качество сварки и точность компонентов ПХБ высокой плотности. Благодаря совместному применению AOI и AXI Systems производители могут быстро обнаружить и восстанавливать дефекты в производстве и повысить конкурентоспособность рынка продуктов.

2. Автомобильная электроника

В области автомобильной электроники интеллектуальные системы обнаружения могут эффективно обнаружить сложные многослойные ПХБ и электронные компоненты с высокой надежностью. Благодаря точному обнаружению стабильность и безопасность автомобильных электронных систем гарантированно соответствуют строгим стандартам качества.

Краткое содержание

При обработке PCBA внедрение интеллектуальных систем обнаружения привело к значительному улучшению производственного процесса. Благодаря таким технологиям, как автоматическое обнаружение оптического, обнаружение рентгеновских лучей и обнаружение машинного зрения, эти системы могут повысить точность обнаружения, повысить эффективность производства, снизить затраты на рабочую силу и обеспечить качество продукции. Благодаря постоянному развитию технологий, интеллектуальные системы обнаружения будут играть все более важную роль в обработке PCBA и обеспечивают сильную поддержку высококачественной разработкиЭлектроника Производствопромышленность
