Как заводы Healthcare PCBA используют инспекцию AOI для обеспечения качества продукции?

Впечатная плата(Сборка печатных плат), обеспечение качества продукции имеет решающее значение для успеха компании. С развитием технологий автоматизированный оптический контроль (AOI) стал жизненно важным инструментом улучшения качества продукции. В этой статье мы рассмотрим, как фабрики PCBA используют проверку AOI для обеспечения качества продукции.

1. Концепция и преимущества проверки АОИ

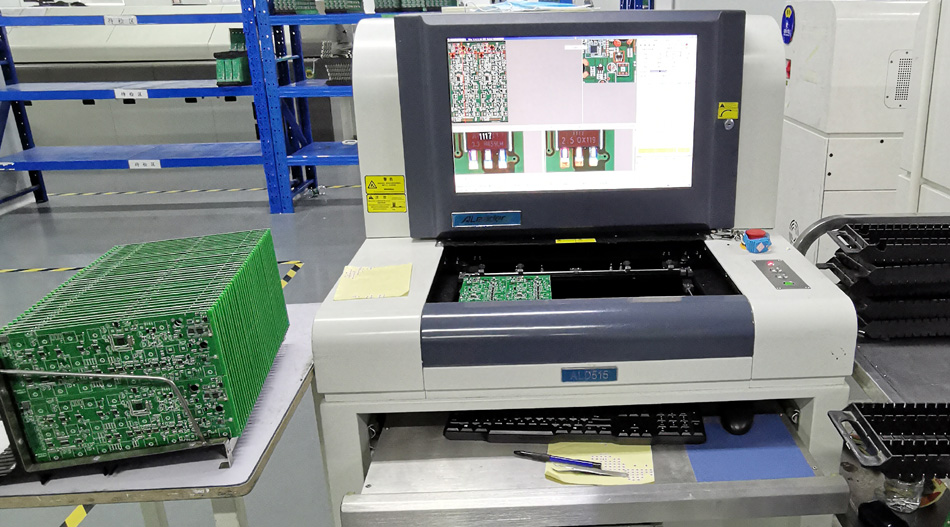

При проверке AOI используется технология компьютерного зрения для захвата и анализа изображений печатных плат с целью определения расположения компонентов, качества пайки и потенциальных дефектов. По сравнению с традиционным ручным контролем AOI предлагает несколько преимуществ:

Высокая эффективность: системы AOI могут проверять большое количество печатных плат за очень короткое время, что значительно повышает эффективность производства.

Высокая точность: используя камеры высокого разрешения и точные алгоритмы, AOI может обнаруживать даже мельчайшие дефекты, обеспечивая качество продукции.

Обратная связь в реальном времени: системы AOI контролируют производственные линии в режиме реального времени, оперативно выявляя проблемы и сообщая о них, обеспечивая быструю корректировку и решение.

2.1 Входной контроль материалов

2.1 Входной контроль материалов

На начальных этапах обработки печатных плат AOI можно использовать для проверки входящих компонентов на предмет их соответствия спецификациям. Этот шаг путем проверки внешнего вида и размеров компонентов эффективно предотвращает попадание некачественных материалов в производственный процесс.

2.2 Текущий контроль

Ключевым применением AOI является внутрипроизводственный контроль во время производственного процесса. После завершения пайки на печатной плате система AOI автоматически проверяет паяные соединения, расположение компонентов и полярность, чтобы убедиться, что они соответствуют проектным требованиям. При обнаружении дефектов система немедленно выдает предупреждение, предотвращая попадание некачественной продукции в следующий процесс.

2.3 Заключительная проверка

После завершения производства система AOI также может провести окончательную проверку, чтобы убедиться, что все продукты прошли строгие испытания перед отправкой. Сравнивая их с файлами проекта, AOI может быстро выявить любые несоответствующие продукты, гарантируя их безопасную отгрузку.

3. Анализ и улучшение данных

Проверка AOI не только выявляет проблемы, но и предоставляет ценные данные для производственного процесса. После каждой проверки система AOI записывает результаты, включая тип дефекта, частоту и конкретное местоположение. Эти данные помогают предприятиям анализировать коренные причины проблем, выявлять слабые звенья в производстве и разрабатывать соответствующие меры по улучшению.

3.1 Отслеживание проблем

Анализируя данные проверки AOI, заводы могут быстро отследить источник дефектов. Например, если в партии печатных плат часто обнаруживаются дефекты, заводы могут сравнить данные, чтобы определить, является ли причиной неправильная эксплуатация, проблемы с материалами или отказ оборудования.

3.2 Оптимизация производства

На основе данных AOI заводы могут оптимизировать производственные процессы. Например, для решения проблем, обнаруженных в конкретном процессе пайки, заводы могут корректировать параметры оборудования или усиливать обучение операторов, чтобы улучшить общее качество продукции.

Заключение

Проверка AOI играет жизненно важную роль впечатная платапроизводство, помогая фабрикам обеспечивать качество продукции на каждом этапе. Благодаря эффективному и точному автоматизированному контролю заводы PCBA могут не только оперативно обнаруживать и устранять проблемы с качеством во время производства, но и обеспечивать постоянное улучшение посредством анализа данных. Благодаря постоянному технологическому прогрессу инспекция AOI будет играть еще более важную роль в будущем производстве печатных плат, помогая компаниям оставаться конкурентоспособными на рынке с жесткой конкуренцией.
