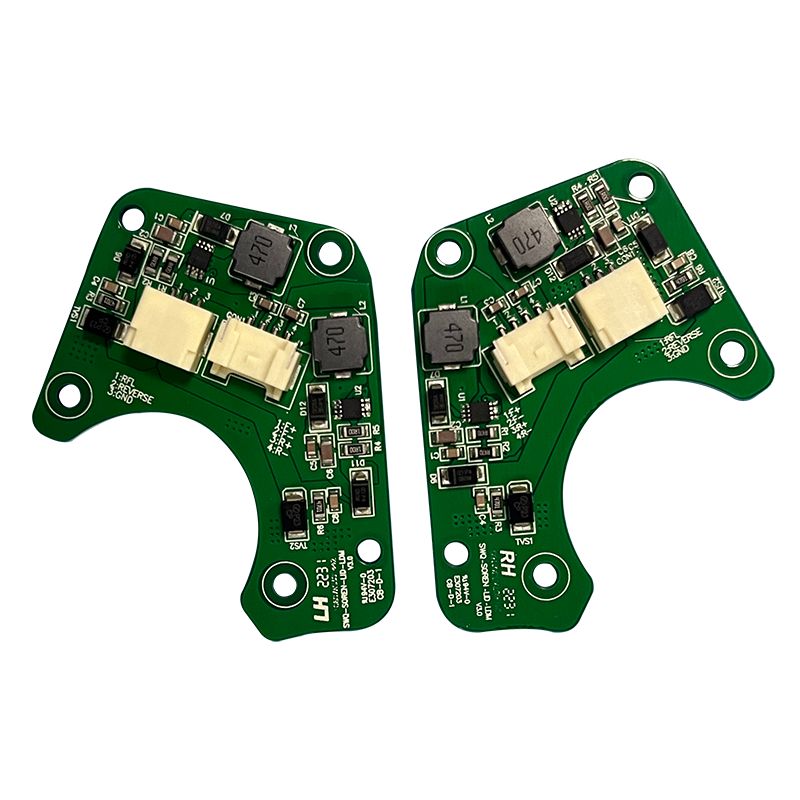

Автомобильная печатная плата: систематический инжиниринг от принципов надежности к бездефектному производству

Современный автомобиль претерпевает глубокую трансформацию из «механического изделия» в «мобильный интеллектуальный терминал». В этой эволюции узел печатной платы (PCBA) — как физический носитель и ядро ​​электрических соединений электронных блоков управления (ЭБУ) — стал решающим фактором, определяющим производительность, безопасность и функциональные границы автомобиля. В отличие от бытовой электроники,Автомобильная печатная платаработает в экстремальных условиях, характеризующихся высокими температурами, суровыми температурными циклами, сильной вибрацией, влажностью и электромагнитными помехами. Таким образом, его проектирование и производство представляют собой строгую научную систему, охватывающую выбор компонентов, контроль процесса и отслеживание качества на протяжении всего жизненного цикла.

I. Строгие стандарты высшего уровня: ров качества, созданный AEC-Q и IATF 16949

Надежность автомобильных печатных плат не обусловлена ​​одномоментным усилением, а коренится в нисходящей системе обязательной стандартизации. Среди них серия AEC-Q и система управления качеством IATF 16949 составляют два краеугольных камня.

Стандарты AEC-Q, установленные Советом по автомобильной электронике, предусматривают спецификации сертификации компонентов со строгими пороговыми значениями испытаний для различных типов компонентов. Например, AEC-Q100 концентрируется на интегральных схемах (ИС), требуя от них прохождения таких испытаний, как циклическое изменение температуры, электромиграция и анализ отказов. AEC-Q200 предназначен для пассивных компонентов (конденсаторов, резисторов и т. д.), подвергая их испытаниям на термический удар, влажность и вибрацию, чтобы гарантировать стабильность их работы в широком диапазоне температур от -40 °C до +125 °C (и выше). Любой компонент, не прошедший сертификацию AEC-Q, сталкивается с серьезными препятствиями при входе в основные цепочки поставок автомобильной продукции.

На уровне производственной системы IATF 16949:2016 заменил ISO/TS 16949 в качестве единственного стандарта управления качеством для автомобильной промышленности. Его основной задачей является обязательное внедрение пяти основных инструментов (APQP, PPAP, FMEA, MSA, SPC) для создания замкнутой архитектуры качества. Конкретно:

• APQP (Расширенное планирование качества продукции) требует проверки DFM (Проектирование для технологичности) на этапе проектирования, чтобы заранее избежать потенциальных дефектов, таких как «надгробие» мелких компонентов 0201 или недостатки конструкции контактной площадки BGA (Ball Grid Array).

• PPAP (Процесс утверждения производственных деталей) требует, чтобы индекс возможностей процесса (Cpk) для характеристик критического качества (CTQ) был ≥ 1,67, что означает, что возможности процесса должны значительно превышать общие промышленные стандарты.

• FMEA (анализ режимов и последствий отказов) систематически оценивает номер приоритета риска (RPN) потенциальных режимов отказа в линиях SMT (технология поверхностного монтажа), таких как недостаточное количество паяльной пасты или пустоты в BGA, и обеспечивает обязательные корректирующие действия для элементов с высоким RPN.

Двойная гарантия проектирования и процесса: решение термических, механических и химических проблем

Физические проблемы, с которыми сталкиваются автомобильные печатные платы, сосредоточены в трех областях: управление температурным режимом, механическое напряжение и коррозия окружающей среды. Это требует совместных инноваций как в проектировании, так и в производственных процессах.

1. Управление температурным режимом и выбор материала Печатные платы, расположенные рядом с моторным отсеком или силовыми аккумуляторными блоками, должны выдерживать длительные высокие температуры. Чтобы смягчить термические сбои, проектировщики отдают предпочтение подложкам с высокой Tg (температура стеклования ≥ 170 °C) материалами FR-4 или полиимидом, предотвращающими размягчение и деформацию печатной платы под воздействием тепла. Для мощных компонентов используются печатные платы с металлическим сердечником (MCPCB) или тепловые переходы в сочетании с радиаторами для оптимизации путей рассеивания тепла. Кроме того, плазменные покрытия PECVD (химическое осаждение из паровой фазы), будучи термически прозрачными, обеспечивают защиту на молекулярном уровне, не препятствуя рассеиванию тепла, что делает их особенно подходящими для компактных приложений с высокой плотностью мощности, таких как контроллеры домена.

2. Защита от механической вибрации и усиление соединений. Вибрация является основной причиной усталостного разрушения паяных соединений. Рекомендации по проектированию соответствуют принципам DFM: избегайте размещения крупных тяжелых компонентов в зонах концентрации напряжений и отдавайте предпочтение поверхностному монтажу перед компонентами со сквозными отверстиями, чтобы уменьшить напряжение паяного соединения. Для корпусов BGA, подверженных вибрации, реализован процесс Underfill — заполнение зазора под чипом клеем для распределения напряжения. Это может повысить надежность удара на несколько порядков. Кроме того, стандарты прессовой посадки, такие как IPC-9797A, определяют характеристики надежности разъемов в условиях вибрации.

3. Конформное покрытие и защита от коррозии. Влага, соляные брызги и химические загрязнители представляют собой долгосрочную угрозу коррозии для печатных плат. Выборочное нанесение конформного покрытия является стандартной практикой. Однако для датчиков или высокочастотных сигнальных линий традиционные покрытия могут повлиять на целостность сигнала или повысить термическое сопротивление. В таких случаях покрытия на молекулярном уровне на основе нанотехнологий (например, плазменные покрытия от P2i) предлагают превосходное решение, обеспечивая защиту от конденсации без изменения характеристик импеданса. Для областей BGA с высокой плотностью размещения используется AXI (автоматический рентгеновский контроль) для мониторинга скорости образования пустот припоя (обычно требуется <25 %), чтобы предотвратить превращение пустот в источник коррозии или распространения трещин.

Производство без дефектов: замкнутый цикл 3D SPI с полной отслеживаемостью MES

Основной целью производства автомобильных печатных плат является достижение «нулевого дефекта». Эта цель достигается за счет высокоавтоматизированного контроля и управления процессом в реальном времени.

На критическом этапе SMT — печати паяльной пасты — статистика показывает, что 60–70 % дефектов возникают из-за отклонений печати. Чтобы решить эту проблему, ведущие производственные линии используют 3D SPI (трехмерный контроль паяльной пасты) в сочетании с системой обратной связи с замкнутым контуром, связанной с принтером. Когда SPI обнаруживает отклонение объема или высоты паяльной пасты, система автоматически настраивает давление ракеля или скорость освобождения трафарета без ручного вмешательства. Этот механизм поддерживает Cpk критических параметров стабильно выше 1,67. На последующих этапах:

• AOI (автоматическая оптическая проверка) выявляет визуальные дефекты, такие как сдвиги компонентов и перемычки.

• ICT (внутрисхемное тестирование) использует контакты датчиков для быстрого выявления электрических неисправностей, таких как короткие замыкания и допуски сопротивления.

• FCT (функциональное тестирование цепей) имитирует реальные условия эксплуатации (например, колебания мощности 12 В/24 В) для проверки функциональной целостности печатной платы.

Важно отметить, что сквозная отслеживаемость не подлежит обсуждению. В соответствии с требованиями IATF 16949, система управления производством (MES) связывает номер партии каждого компонента, параметры размещения, профили температуры оплавления и даже рентгеновские изображения с окончательным уникальным уникальным идентификатором печатной платы, выгравированным лазером. В случае сбоя на объекте полная история производства может быть получена в течение 60 секунд, что позволяет точно локализовать и проанализировать первопричины. Эта возможность отслеживания также становится все более важной для поддержки правил «Права на ремонт».

Стратификация приложений и системная интеграция

Приложения PCBA для автомобильной промышленности охватывают множество областей: от управления кузовом и трансмиссией до интеллектуальных кабин и автономного вождения. Каждый сценарий устанавливает определенные приоритеты:

• Body Domain (BCM, Body Control Module): уделяет особое внимание управлению вводом-выводом и низкому энергопотреблению, при этом чувствительность к затратам требует сбалансированных мер защиты.

• Сферы силового агрегата и безопасности (ABS/ESP, антиблокировочная система тормозов/программа электронной стабилизации): требуются чрезвычайно высокая скорость реагирования и устойчивость к экстремальным условиям окружающей среды, что требует использования высококачественных микросхем AEC-Q100 и конструкции с усиленным резервированием.

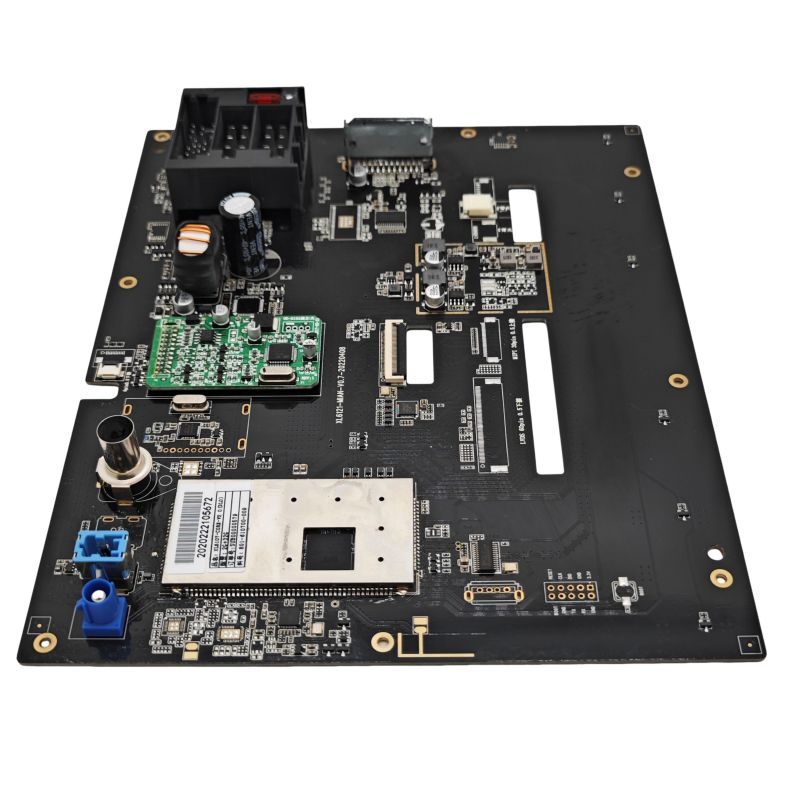

• Информационно-развлекательная область: отдает приоритет высокоскоростной передаче сигналов (например, HDMI, LVDS) и электромагнитной совместимости (ЭМС), часто используя HDI (High-Density Interconnect) или жестко-гибкие технологии для оптимизации целостности сигнала.

Автомобильная печатная платапо своей сути является наукой детерминизма. Он устанавливает строгие стандарты через AEC-Q и IATF 16949 для фильтрации надежных генов в источнике; он придает оборудованию устойчивость к суровым условиям окружающей среды благодаря специальным конструкциям и процессам, направленным на защиту от тепла, вибрации и коррозии; а также обеспечивает практически полное отсутствие дефектов в процессе массового производства благодаря замкнутому контуру SPC, AOI/рентгеновскому контролю и прослеживаемости MES. По мере того как автомобильные E/E (электрические/электронные) архитектуры развиваются в сторону центральных вычислительных платформ, PCBA должна не только обеспечивать более высокую плотность вычислений, но также обеспечивать избыточность и предсказуемость отказов в рамках структуры функциональной безопасности (ISO 26262). Технологические инновации в этой области продолжают вести автомобильную промышленность к более безопасным, интеллектуальным и надежным перспективам.
