Как избежать ошибок при заземлении и мусора от винтов: рекомендации по проектированию высоконадежных печатных плат управления двигателем

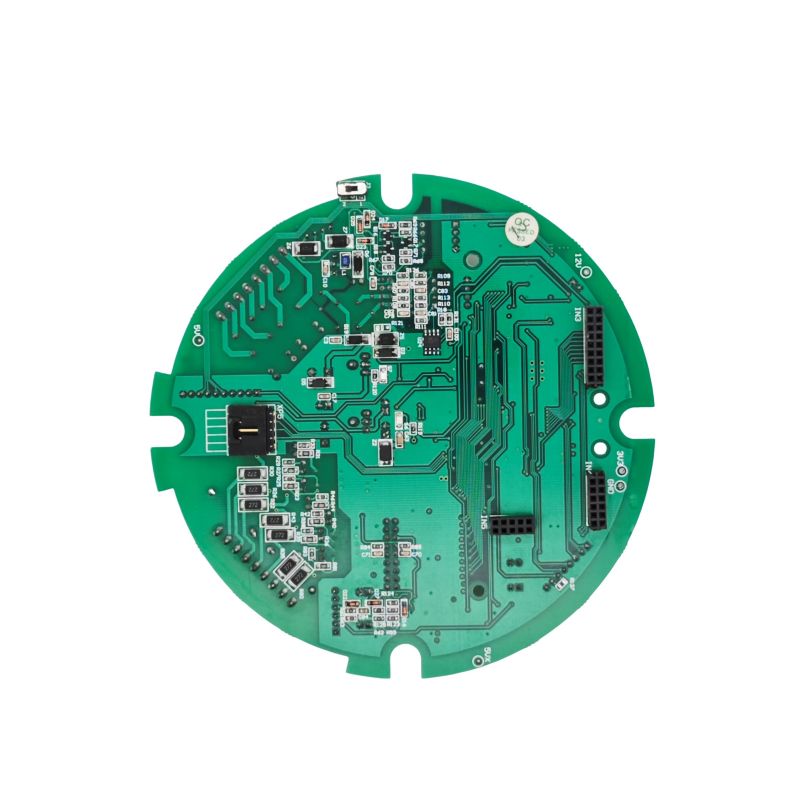

PCBA управления двигателем (Сборка печатных плат) является основным средством точного управления движением в промышленной автоматизации, робототехнике, транспортных средствах на новых источниках энергии и умной бытовой технике. Это практическое руководство объединяет ключевые идеи по выбору архитектуры, компоновке печатных плат, сборке и проверке, помогая инженерам и менеджерам по продуктам избежать распространенных ошибок и обеспечить плавный переход от прототипа к крупносерийному производству.

1. Этап проектирования: выбор архитектуры и компонентов.

1.1 Индивидуальные и стандартные решения

В начале проекта определите, следует ли использовать индивидуальную печатную плату или готовый стандартный модуль. Хотя нестандартная печатная плата требует более высоких первоначальных затрат на NRE (однократное проектирование), она обеспечивает оптимизацию для конкретных типов двигателей, таких как BLDC, шаговые или сервоприводы, и точные целевые показатели производительности (например, точность скорости/крутящего момента в пределах ± 0,5%). Индивидуальные решения также обеспечивают превосходную эффективность системной интеграции (часто превышающую 95%) и долгосрочную надежность в суровых условиях эксплуатации.

1.2 Выбор основного чипсета и топологии

• Процессор: 32-разрядный микроконтроллер со специальными периферийными устройствами для управления двигателем (например, ядром ARM Cortex-M4) настоятельно рекомендуется для обработки интенсивных вычислительных алгоритмов, таких как полеориентированное управление (FOC) с реакцией в реальном времени.

• Драйвер и силовая ступень:

• Для проектов с высокой степенью интеграции выбирайте полностью интегрированные микросхемы драйверов BLDC (например, серию TI MCF831xC), которые сочетают в себе драйверы затворов и силовые полевые транзисторы. Это упрощает внешнюю схему, но требует тщательной развязки — в соответствии с таблицей данных необходимо разместить не менее пяти критически важных конденсаторов (VM-PGND, CPH-CPL и т. д.), чтобы обеспечить стабильную работу.

• Для приложений с высокой мощностью (например, >50 А) предпочтительны дискретные МОП-транзисторы/IGBT со специальными драйверами затворов. Рассмотрите возможность использования широкозонных устройств (SiC или GaN) для достижения более высоких частот переключения и снижения потерь.

2. Компоновка печатной платы: искусство шумоподавления и управления температурой

Плата управления двигателем по своей сути представляет собой энергоемкий узел со смешанными сигналами. Плохая компоновка является основной причиной сбоев ЭМС и возвратов в эксплуатации.

2.1 Стратегия разделения цепи и заземления (критическая)

Золотое правило: физически изолируйте силовую землю от сигнальной.

• Зонирование: разделите печатную плату на три отдельные области:

• Шумная зона: силовой инвертор, реле и контуры управления воротами.

• Цифровая зона: MCU, интерфейсы связи (CAN, UART, SPI).

• Аналоговая зона: измерение тока/напряжения, входы энкодера/резольвера. Держите высокочастотные следы ШИМ вдали от чувствительных аналоговых цепей обратной связи.

• Реализация заземления:

• Используйте подход с одноточечным заземлением или с разделенной плоскостью заземления.

• Соедините цифровые и аналоговые заземления в одной точке рядом с опорным контактом АЦП.

• Изолируйте заземление питания (зашумленное) и подключите его к точке звезда-земля системы по пути с низким импедансом, предотвращая искажение управляющих сигналов большими переходными токами.

• Рекомендация по сборке: 4-слойная плата идеальна, если позволяет бюджет. Используйте выделенные слои земли, прилегающие к стороне первичного компонента, чтобы обеспечить обратные пути с низкой индуктивностью и собственное экранирование. Для двухслойных конструкций используйте обширное затопление грунта и делайте трассы электропередач как можно более короткими и широкими.

2.2 Силовые контуры и тепловыделение

• Ширина трассы и площадь контура: трассы шины постоянного тока и трехфазного выхода должны быть короткими и широкими, чтобы выдерживать высокие значения di/dt. Пары сигналов затвор-привод должны проходить параллельно и близко к соответствующим выводам источника MOSFET, чтобы минимизировать паразитную индуктивность.

• Управление температурным режимом: используйте тепловые переходы для эффективной передачи тепла от силовых устройств к внутренним медным пластинам или пластинам радиатора нижнего слоя. Нанесите отверстия паяльной маски (обнаженные медью) на сильноточные пути, чтобы можно было прикрепить дополнительный радиатор.

3. Сборка и производство: упущенные из виду, но важные детали

3.1 Устойчивость цепочки поставок при планировании спецификации

Прежде чем окончательно составить спецификацию (спецификацию материалов), выполните оценку рисков при поставке для товаров с длительным сроком поставки, таких как микроконтроллеры и приемопередатчики связи. Там, где это возможно, зарезервируйте в компоновке альтернативные места, совместимые с контактами, чтобы избежать остановок производства, вызванных перебоями в работе одного поставщика.

3.2 Чистота винтового крепления (частый, но игнорируемый вид неисправности)

Во время сборки печатной платы контроллера двигателя металлический мусор, переносимый винтами, является скрытым убийцей, вызывающим короткие замыкания и ухудшение изоляции.

• Риск: металлические частицы из вибрирующих шнековых питателей могут упасть на контакты микросхемы высокой плотности или между соседними дорожками, что приведет к периодическим сбоям или немедленным коротким замыканиям при включении питания.

• Контрмеры:

• Замените традиционные вибропитатели питательами ступенчатого типа, чтобы свести к минимуму образование частиц, вызванное трением.

• Установите вакуумную станцию ​​пылеудаления непосредственно перед этапом крепления.

• Используйте умные электрические отвертки с контролем крутящего момента и угла в реальном времени, чтобы предотвратить недостаточную затяжку (плавание) или срыв резьбы.

4. Тестирование и проверка: помимо вопроса «Вращается ли оно?»

1. Функциональный тест (FCT): в условиях нагрузки проверьте время срабатывания защиты от перегрузки по току и перегрева, например, убедитесь, что отключение драйвера срабатывает в течение <10 мкс. Также проверьте логику динамического снижения мощности во время провалов напряжения.

2. Предварительное соблюдение требований по электромагнитной совместимости (ЭМС): Кондуктивные и излучаемые излучения (CE/RE) являются распространенными проблемами. В случае возникновения сбоев сначала проверьте, установлены ли на входе питания правильно рассчитанный TVS-диод и синфазный дроссель, и оптимизируйте скорость нарастания переключения ШИМ, регулируя резисторы затвора.

3. Долгосрочная надежность: выполните термоциклические и непрерывные испытания для проверки целостности паяных соединений и снижения характеристик компонентов при максимальных температурах окружающей среды.

Проектирование надежногоPCBA управления двигателемпо сути, представляет собой треугольный компромисс между электрическими характеристиками, термодинамикой и электромагнитной совместимостью. Каждое решение — от четкого разделения цепей и строгого заземления до строгого контроля чистоты сборки — определяет долгосрочную стабильность продукта в сложных промышленных условиях. Реализовав стратегии, изложенные в этом руководстве, вы сможете значительно снизить частоту отказов, сократить циклы разработки и повысить общую надежность вашей системы управления двигателем.
