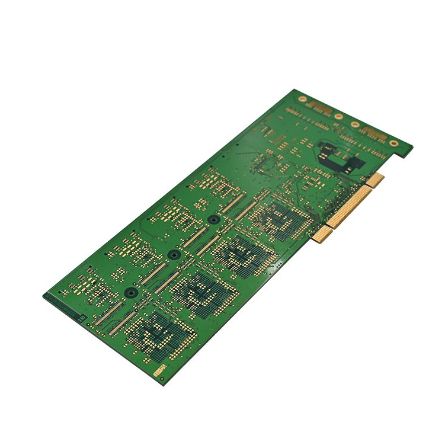

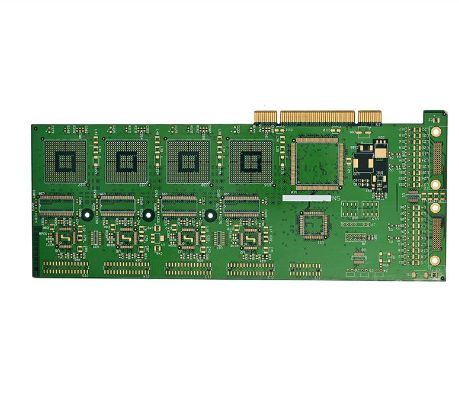

PCBA (печатная плата) игровой консоли — это ее «сердце»: на ней расположены процессор, память, драйверы дисплея и все периферийные интерфейсы. Независимо от того, собираете ли вы ретро-карманное устройство или современное портативное игровое устройство, это руководство проведет вас через весь процесс.
Потратив время на планирование перед тем, как взять в руки паяльник, вы избавите себя от многих головных болей в будущем.
Хорошенько подумайте, какую игровую консоль вы хотите собрать:
Ретро-стиль: запускает 8-битные или 16-битные эмулированные игры, низкие требования к производительности, отлично подходит для новичков. Типичным примером является Arduboy-совместимое устройство, использующее ATmega32u4 с частотой 16 МГц и OLED-экраном 128×64.
Современный стиль: работает под управлением Linux, эмулирует PSP или системы более высокого уровня. Для этого требуется более мощное ядро — например, Raspberry Pi 3B+ с 7-дюймовым IPS-дисплеем, а также выделенные платы управления питанием и кнопками расширения.
Вот типичная спецификация дляигровая консоль PCBA:
| Категория компонента | Варианты и рекомендации | Ключевые соображения |
|---|---|---|
| Главный процессор | Arduino Pro Micro, Raspberry Pi PICO 2, Raspberry Pi 3B+ | Производительность определяет, какие игры вы можете запускать, а также влияет на энергопотребление и систему охлаждения. |
| Отображать | 0,96"/1,3" OLED (SPI/I2C), 2,8" TFT LCD, 7" IPS HDMI-экран | Разрешение, тип интерфейса (параллельный/SPI/HDMI) и энергопотребление являются важными характеристиками. |
| Управление питанием | Зарядный модуль TP4056, IP5306 PMIC | Поддерживает зарядку литий-ионного аккумулятора, защиту от разряда и отображение уровня топлива. 18650 ячеек являются общими. |
| Кнопки управления | Тактильные переключатели, проводящие резиновые накладки. | Ощущение напрямую влияет на игровой процесс. Доступны бесшумные переключатели с тактильной обратной связью. |
| Хранилище | слот для карты microSD | Используется для игровых ПЗУ и прошивок — ключ к расширению вашей игровой библиотеки. |
Совет для профессионалов: всегда проверяйте напряжение и логические уровни (3,3 В против 5 В) на всех компонентах, чтобы убедиться, что они могут правильно взаимодействовать.
После завершения планирования вы переходите к основной части разработки печатных плат — проектированию и производству.
Используйте инструмент EDA (KiCad, Altium Designer, EAGLE), чтобы выполнить следующее:
Нарисуйте схему: правильно соедините контакты процессора, дисплея, кнопок, памяти и микросхемы управления питанием.
Расположение печатной платы: разместите основной процессор рядом с разъемом дисплея, чтобы сократить пути высокоскоростного сигнала. Сделайте трассы питания и заземления шире и используйте сплошную пластину заземления, чтобы уменьшить электромагнитные помехи (EMI).
Запустите DRC: выполните проверку правил проектирования, чтобы убедиться, что ширина дорожек и зазоры соответствуют возможностям вашего производителя.
Экспортируйте файлы Gerber и отправьте их на фабрику печатных плат для прототипирования. Тем временем приступайте к поиску компонентов. Обратите внимание, что сроки поставки специальных микросхем и разъемов могут составлять 12–24 недели, поэтому планируйте заранее.
Как только вы получите чистую печатную плату, пришло время паять и собирать ее. Выберите метод, соответствующий вашему уровню навыков.
Для небольших деталей SMD, таких как резисторы и конденсаторы, в профессиональном процессе используется пайка методом захвата и размещения + пайка оплавлением. В сценарии «Сделай сам» вы можете:
Ручная пайка: используйте пинцет, чтобы расположить деталь, нагрейте площадку и штифт утюгом и вставьте припой.
Оплавление: нанесите паяльную пасту на контактные площадки, установите компоненты и нагрейте плату на плите, пока паста не расплавится (~ 190°C).
Кнопки, держатели батарей, разъемы для контактов и подобные детали вставляются с верхней стороны и припаиваются с нижней.
Советы по пайке:
Сначала припаяйте более короткие компоненты (резисторы, конденсаторы), затем более высокие (разъемы, розетки).
Установите температуру утюга на ~300°C и держите каждое соединение нагретым в течение менее 5 секунд, чтобы не повредить деталь или подушечку.
Обратите особое внимание на полярность светодиодов, электролитических конденсаторов и выводов аккумулятора (красный = положительный, черный = отрицательный).
Когда оборудование собрано, ваша консоль представляет собой всего лишь «тело» — чтобы она ожила, нужна прошивка.
Настройте среду разработки: установите Arduino IDE, ОС Raspberry Pi или эквивалентные наборы инструментов для выбранного вами процессора. Для проекта на базе Arduino Pro Micro установите библиотеку Arduboy2.
Запись/прошивка прошивки. Прошивка выполняет инициализацию оборудования, считывает нажатия кнопок, управляет дисплеем и запускает игровую логику. Новичкам следует начинать с проектов с открытым исходным кодом (например, игровых библиотек Arduboy), чтобы научиться портировать игры.
Загрузка игр: для консолей с поддержкой microSD поместите файлы ПЗУ игры на карту; прошивка считывает и выполняет их оттуда.
Это этап проверки качества — никогда не пропускайте его.
Проверка перед подачей питания: с помощью мультиметра проверьте наличие коротких замыканий между питанием и землей. Дважды проверьте полярность и ориентацию всех частей.
Тест при включении: сначала включите питание без вставленной основной микросхемы и убедитесь, что каждая шина питания (например, 3,3 В, 5 В) выдает правильный выход. Затем установите процессор и протестируйте базовую функциональность.
Функциональный тест: проверьте входы кнопок, выход дисплея, звук и зарядку по одному. Используйте тестовый код, который проходит через каждую функцию, чтобы убедиться, что каждая строка работает.
Тест игрового процесса: Запустите игру непрерывно в течение 15–30 минут. Следите за стабильностью экрана, отзывчивостью кнопок и общим повышением температуры.
Тепловая конструкция: высокопроизводительные ядра (например, Raspberry Pi) выделяют значительное количество тепла — учитывайте наличие радиаторов или вентиляционных отверстий как в компоновке печатной платы, так и в конструкции корпуса.
EMI (электромагнитные помехи). Для высокоскоростных цифровых сигналов используйте дифференциальные пары и окружите их проводами заземления, чтобы уменьшить шум.
DFM (Проектирование для технологичности): Если вы планируете мелкосерийное производство, проконсультируйтесь с изготовителем печатных плат на раннем этапе проектирования, чтобы убедиться, что ваша компоновка соответствует их производственным возможностям.
