Как развивается разработка Dash Cam PCBA: от выбора чипа к массовому производству

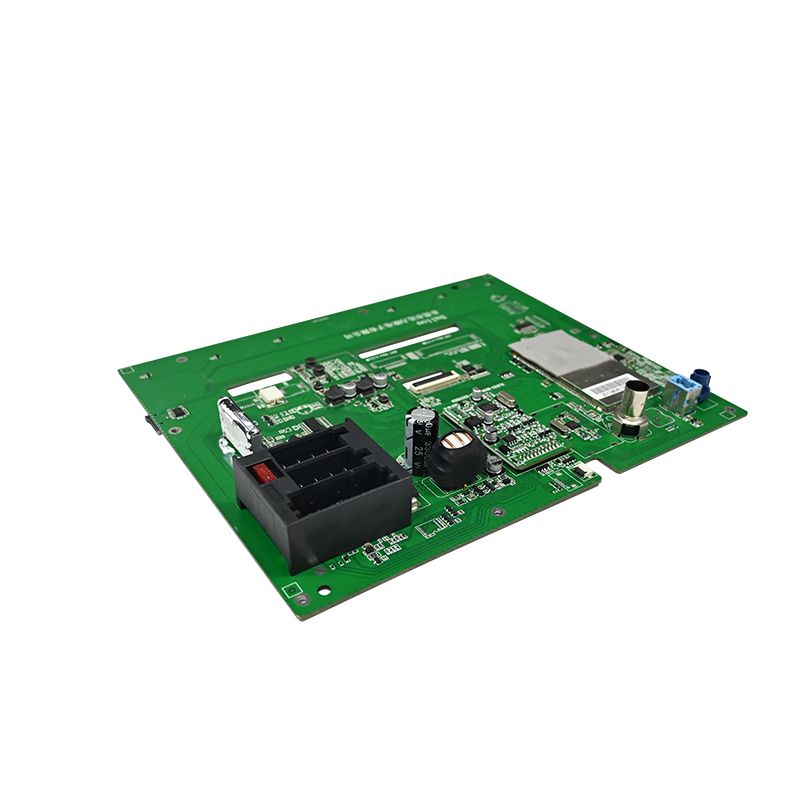

По своей сути видеорегистратор определяется не его объективом или корпусом, а егоПКБА(Сборка печатной платы). Подберите правильный набор микросхем и стабильную плату, и вы уже выиграли половину дела. Основываясь на реальном отраслевом опыте, мы приводим простое руководство, охватывающее выбор чипсета, проектирование схем, производство и тестирование.

1. Выбор набора микросхем: сначала выберите «мозг», а затем стройте вокруг него

Главный процессор — это сердце PCBA. Как только это решение будет принято, остальная часть схемы, стоимость и потолок производительности в основном будут установлены. В настоящее время каждый из основных вариантов имеет свои сильные стороны:

• Ambarella: Известен превосходной обработкой изображений, отличным качеством изображения и высокой эффективностью кодирования. Идеально подходит для видеорегистраторов высокого класса с разрешением 4K, но разработка сложна, а стоимость спецификации выше.

• «Новатэк»: Лидер рынка по объёмам. Предлагает отличное соотношение цены и качества, варианты варьируются от начального уровня до высокого класса (с поддержкой 4K, HDR). Часто лучший выбор для продуктов массового производства.

• Другие (Hisilicon, Allwinner и т. д.): используются на определенных рынках или в продуктах с ограниченной стоимостью.

Не смотрите только на разрешение. Оцените свои фактические потребности: поддерживает ли он двойную запись на переднюю и заднюю часть? Как работает при слабом освещении? Вам нужны функции ADAS или AI? Они определяют необходимую вычислительную мощность и возможности ISP (процессора сигналов изображения).

После того, как основной процессор выбран, обратите внимание на следующие ключевые периферийные устройства:

• Управление питанием. Автомобильная система питания, как известно, очень шумная (9–16 В с кратковременными всплесками). Вы должны использовать преобразователь постоянного тока в постоянный с широким входным напряжением и защитой от перенапряжения, перегрузки по току и обратной полярности. Если требуется режим парковки, добавьте схему обнаружения/защиты низкого напряжения, чтобы предотвратить разрядку автомобильного аккумулятора.

• Датчик изображения: обычно выбирают серию Sony IMX (например, IMX335). Убедитесь, что интерфейс MIPI CSI хорошо сочетается с основным процессором.

• Хранение: используйте eMMC для хранения прошивки и слот для карт TF для хранения видео. Слот для карты должен иметь защиту от электростатического разряда.

2. Основы проектирования схем: защита от помех и управление температурным режимом — ключевые проблемы

Видеорегистраторы располагаются на лобовых стеклах, нагреваясь под летним солнцем и замерзая зимой, и при этом выдерживают постоянную вибрацию. Это требует чрезвычайно высокой стабильности и надежности от печатной платы. На этапе проектирования необходимо решить две важные проблемы:

2.1 Управление температурным режимом (рассеивание тепла)

Во время записи видео 4K процессор и датчик выделяют значительное количество тепла внутри герметичного корпуса. Плохое управление температурным режимом приводит к сбоям системы, искажениям изображения и ускоренному старению компонентов. К эффективным решениям относятся:

Большая медь проходит под основным процессором, а плотные тепловые отверстия соединяются с внутренним и нижним медными слоями для распространения тепла.
Стратегическое размещение компонентов для равномерного распределения источников тепла и предотвращения появления локальных горячих точек.
Разработка печатной платы с использованием металлического корпуса или специальных распределителей тепла для пассивного охлаждения.

2.2 Целостность сигнала и электромагнитные помехи/ЭМС

Высокоскоростные сигналы (MIPI, DDR) и радиочастотные сигналы (Wi-Fi, GPS) сосредоточены на небольшой плате. Без тщательного проектирования помехи вызывают шум изображения, выпадение кадров или потерю сигнала.

Контроль импеданса: рассчитывайте и строго контролируйте дифференциальное сопротивление 100 Ом для MIPI, USB и других высокоскоростных дифференциальных пар, а также несимметричное сопротивление 50 Ом для других критических трасс.
Согласование длины. Дифференциальные пары и группы данных DDR должны иметь строгое соответствие длины (в пределах ±10 мил), чтобы обеспечить правильную синхронизацию.
Guard Tracing: прокладывайте трассы заземления рядом с критически важными сигналами (тактовые сигналы, I2C, аудио, видео) и добавляйте сквозные переходные отверстия для изоляции.
Стек слоев: используйте 4-слойную или 6-слойную печатную плату с сплошной плоскостью заземления и сплошной плоскостью питания. Направьте высокоскоростные сигналы на внутренние слои, чтобы использовать плоскости в качестве экранирования.

Кроме того, всегда размещайте TVS-диоды во входных разъемах для защиты от электростатического разряда, добавляйте ферритовые шарики и конденсаторы на входе питания для фильтрации и используйте одноточечное разделение между аналоговыми и цифровыми плоскостями заземления. Это простые, но очень эффективные методы.

3. Производство и контроль качества: контролеры перед массовым производством

Хороший дизайн – это только половина дела. Чтобы поставлять надежную печатную плату, тщательные процессы производства и тестирования не подлежат обсуждению.

• Сборка SMT и проверка AOI: авторитетные заводы используют 3D SPI для проверки качества паяльной пасты, высокоскоростные машины для захвата и установки компонентов BGA и 0402, а также AOI (автоматическую оптическую проверку) для обнаружения дефектов пайки (перемычек, холодных соединений, отсутствующих компонентов).

• FCT (проверка функциональной цепи): имитируйте фактическую работу видеорегистратора, включив плату PCBA и проверив каждую функцию: запись, звук, получение сигнала GPS, реакцию кнопок и вывод на дисплей.

• Испытание на выгорание (испытание на старение): непрерывно запускайте печатную плату в течение нескольких-десяти часов в высокотемпературной камере с высокой влажностью . Это выявляет скрытые дефекты (например, прерывистые паяные соединения или термически нестабильные компоненты) и является важным шагом для обеспечения долгосрочной надежности.

Создание надежноговидеорегистратор ПКБАпредставляет собой систематическую инженерную работу. Это балансирующий акт — поиск оптимального баланса между производительностью, стоимостью, физическим размером, рассеиванием тепла и долгосрочной надежностью. Заранее приняв во внимание эти практические соображения, вы сможете избежать многих распространенных ошибок и упростить свой путь к успешному запуску продукта.
