Как производство контроллеров температуры PCBA определяет термическую стабильность в критических приложениях?

1. Почему термическая стабильность является результатом производства

Регулятор температуры часто оценивается по точности его заданного значения в таблице данных, но поведение в полевых условиях определяется физическими переменными, которые вводятся во время сборки. Пустоты припоя увеличивают термическое сопротивление. Загрязнение создает пути утечки, которые смещают аналоговые показания. Распределение меди возле датчика может превратить саму плату в распределитель тепла. Каждое из этих условий является признаком производства, а не проблемой программного обеспечения.

Разница между контроллером, который поддерживает ±0,5 °C, и контроллером, который отклоняется на несколько градусов, часто связана с дисциплиной процесса. Исследование плат прецизионного термоконтроля показывает, что силовые линии, пропускающие ток в несколько ампер, должны быть рассчитаны на достаточное количество меди и физически отделены от обратного пути датчика; в противном случае локальный нагрев и падение ИК-излучения искажают результаты измерения до того, как сигнал достигнет АЦП. Таким же образом, температурные вырезы, узкие дорожки датчиков и намеренное расстояние от сильноточных компонентов создают «термически честную» зону вокруг чувствительного элемента, так что он реагирует на температуру системы, а не на внутренний тепловой поток платы.

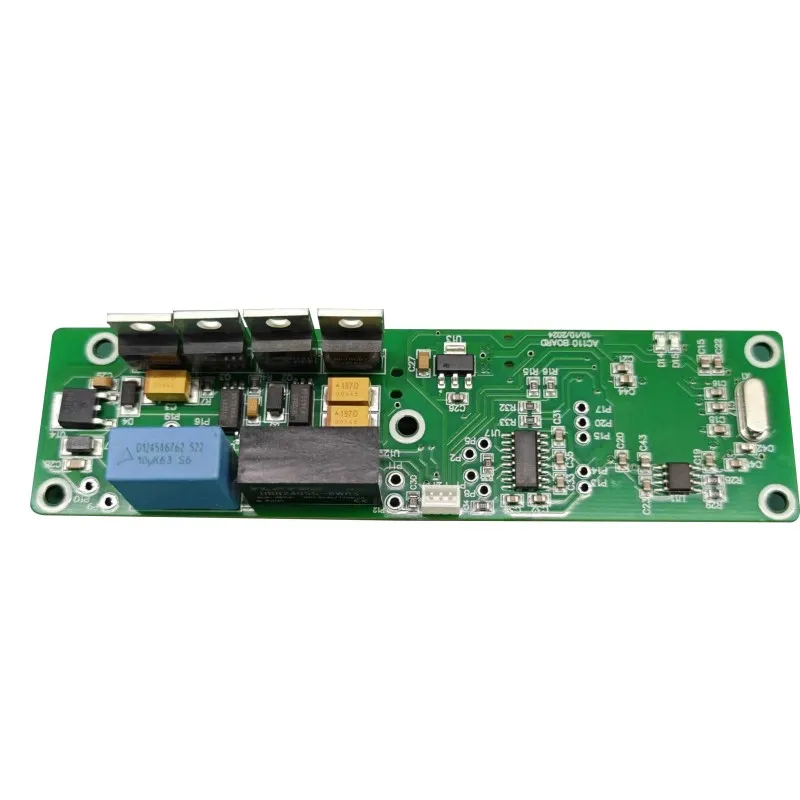

Вот почему фразаКонтроллер температуры PCBAописывает больше, чем просто заполненную доску. В нем описывается управляемая тепловая система, в которой измерительная цепь, силовая ступень и схема защиты разработаны и изготовлены совместно. Когда процесс сборки нестабильен, контур управления вынужден компенсировать физический шум, который он не видит.

2. Сенсорный интерфейс: первая линия защиты

2.1 Тип датчика и его производственное значение

Термисторы NTC, термометры сопротивления PT100/PT1000 и термопары налагают различные ограничения на входную часть печатной платы. Датчики NTC обеспечивают высокую чувствительность в узких диапазонах, но требуют линеаризации, поскольку их температурная кривая сопротивления является экспоненциальной. RTD обеспечивают более линейный отклик в широком диапазоне, но их путь прохождения сигнала с низким сопротивлением более чувствителен к следовому сопротивлению и напряжениям, вызванным пайкой. Термопары обеспечивают самый широкий диапазон, но самую низкую точность, часто в пределах нескольких градусов, и зависят от компенсации холодного спая, которая должна быть электрически стабильной.

Внешний интерфейс датчика — это не просто аналоговый вход; это измерительный узел с высоким импедансом, который должен подавлять синфазный шум, сохраняя при этом небольшой дифференциальный сигнал. Типичные коммерческие контроллеры иллюстрируют этот разброс: вход NTC может иметь номинал ±0,6 °C, канал PT100 — ±0,7 °C, а термопара J-типа — ±3 °C. Эти цифры являются спецификациями на уровне датчиков, а не гарантиями на уровне системы. Процесс сборки либо сохраняет эту точность, либо снижает ее из-за плохого заземления, температурных градиентов и недостаточного доступа для калибровки.

2.2 Изоляция компоновки и доступ к калибровке

Трасса датчика, проходящая рядом с драйвером реле или коммутационным узлом MOSFET, будет вносить шум в измерение. Заземляющий слой, прерываемый под аналоговым входом, будет вызывать возвратные токи через общую медь, создавая смещения, которые изменяются в зависимости от нагрузки. Во время анализа проектирования для производства эти проблемы следует отмечать до выпуска инструмента. В ходе инженерной проверки необходимо оценить тепловую связь, размещение компонентов для изоляции датчика и целостность слоя питания/земли для чистого аналогового измерения и стабильного переключения ШИМ.

Калибровка — это последний мост между датчиком и физическим корпусом. Ни один датчик не идеально подходит к конкретной печатной плате, корпусу и сборочному блоку. Одноразовая калибровка в контролируемой термической камере приводит к корректирующему смещению, но плата должна быть спроектирована с возможностью доступа к тестированию и встроенными средствами, которые обеспечивают повторяемость этой калибровки. Если печатная плата собрана с непостоянным объемом припоя или загрязнением, калибровочное смещение будет дрейфовать с возрастом и температурой, сводя на нет цель первоначальной коррекции.

3. Материалы печатных плат и медная архитектура при нагревании

Регуляторы температуры часто работают в шкафах, где температура окружающей среды значительно превышает уровень помещения, а силовой каскад выделяет собственное тепло. Подложка должна сохранять стабильность размеров и диэлектрическую целостность во всем этом диапазоне. Обычно используется FR-4, но ламинаты с высоким Tg и алюминиевые подложки выбираются, когда термическая нагрузка или профиль циклического цикла превышают то, что стандарт FR-4 может выдержать без измеримого смещения.

Рисунок переплетения стекловолоконной ткани внутри FR-4 может вызывать локальные изменения теплопроводности, что приводит к эффектам «теплового переплетения», которые смещают показания датчика в зависимости от того, где проложен след. Это особенно важно для высокоточных контроллеров, где имеет значение отклонение даже в 0,1 °C. Медная архитектура не менее важна. Двухслойной платы может быть достаточно для простого термостата, но контроллеры с входными каскадами смешанных сигналов и выходами ШИМ выигрывают от 4-слойных или 6-слойных стеков с выделенными плоскостями заземления, прилегающими к сигнальным слоям. Такое расположение обеспечивает внутреннюю изоляцию между шумной силовой частью и чувствительной аналоговой частью, уменьшая необходимость во внешней фильтрации, которая сама по себе может дрейфовать.

Таким образом, физический стек не является пассивным фоном. Это часть контура управления. Плата, которая распределяет тепло неравномерно, будет генерировать сигнал датчика, который электрически точен, но термически ложен.

4. Надежность паяных соединений при термических циклах

Регуляторы температуры подвергаются многократному нагреву и охлаждению. Паяные соединения, соединяющие силовые устройства, реле и разъемы датчиков, должны выдерживать возникающие термомеханические нагрузки. Доминирующим механизмом является несоответствие КТР: кремний, медь, припой и ламинат расширяются с разной скоростью, и в течение многих циклов несоответствие концентрирует напряжение на границе соединения. Микротрещины возникают на периферии соединения и распространяются до тех пор, пока сопротивление не возрастет или соединение не разомкнется.

Этот режим отказа особенно актуален для МОП-транзисторов, симисторов и релейных клемм, где локальные отклонения температуры являются наибольшими. Контроллер, прошедший функциональное испытание при комнатной температуре, все равно может выйти из строя после нескольких сотен циклов, если в процессе пайки образовались пустоты, недостаточное смачивание или чрезмерное образование интерметаллидов. Поэтому реакция сборки должна включать контролируемые профили оплавления, проверенное нанесение пасты и методы проверки, позволяющие обнаружить скрытые стыки.

• Равномерность оплавления:Разница Т примерно в 10 °C между самым горячим и самым холодным швом панели является практической целью для многих профилей, не содержащих свинец; более широкий разброс означает, что некоторые соединения недостаточно обработаны, а другие перенапряжены.
• Пустотный контроль:Пустоты под термопрокладками увеличивают сопротивление перехода к плате и создают локальные горячие точки, которые ускоряют рост трещин.
• Доступ для осмотра:Рентгеновский контроль необходим для BGA и компонентов с нижней клеммой; Один только АОИ не может подтвердить скрытую геометрию сустава.
• Снятие напряжения:Разъемы и тяжелые детали со сквозными отверстиями должны иметь механическую поддержку, чтобы тепловое расширение корпуса не передавалось непосредственно на галтель припоя.

КаждыйКонтроллер температуры PCBAкоторый, как ожидается, будет работать в течение многих лет в условиях циклической езды, должен быть изготовлен с использованием процесса пайки, который соответствует критериям термоциклирования, а не только критериям визуальной приемки. IPC-A-610 Класс 2 или Класс 3 обеспечивает базовый уровень качества изготовления, но циклическое поведение соединения определяется сочетанием сплава, профиля и конструкции колодки.

5. Тестовое покрытие, выявляющее скрытые тепловые дефекты

Функциональное тестирование при комнатной температуре необходимо, но недостаточно для терморегулятора. Плата может пройти внутрисхемное тестирование и проверку работоспособности схемы, но при этом содержать скрытый дефект, который проявляется только при температурном воздействии. Стратегия тестирования должна повышать уровень стресса, чтобы сбои на ранних стадиях эксплуатации были ускорены еще до отгрузки.

Автоматический оптический контроль проверяет наличие компонентов и форму галтелей припоя. Внутрисхемное тестирование подтверждает значения резисторов и конденсаторов и обнаруживает короткое замыкание или обрыв. Тест функциональной цепи имитирует входы датчиков и проверяет выходы реле или твердотельного реле. Рентгеновский осмотр выявляет скрытые пустоты при пайке и разрушение BGA. Затем сборка подвергается воздействию повышенной температуры при циклической нагрузке, часто в течение 24–48 часов, чтобы заставить краевые соединения и дефекты компонентов выйти из строя. Климатические камеры расширяют эту возможность от −40 °C до +125 °C и относительной влажности 0–95 %, что позволяет производителю соотносить поведение стенда с полевыми условиями.

Контактное сопротивление испытательного приспособления также может маскировать краевой шов. Если штыри Pogo не обеспечивают плотного контакта, испытание может пройти плата, которая не выдержит вибрации или теплового расширения. Выгорание не является заменой стабильного процесса. Это фильтр конкретных рисков, и он наиболее эффективен, когда профиль напряжения отражает фактическую тепловую задачу контроллера. Обычное высокотемпературное выдерживание может потреблять испытательную мощность, не выявляя недостатков, связанных с цикличностью, которые имеют значение в приложении контроля температуры.

6. Конформное покрытие и изоляция от окружающей среды

Влажность и загрязнение — это замаскированные тепловые проблемы. Тонкая пленка адсорбированной воды на поверхности печатной платы может создавать пути утечки между дорожками датчика, изменяя эффективное сопротивление измерительной сети. Химические остатки от флюса или обработки могут стать проводящими при повышении влажности. В контроллере, который использует вход датчика с высоким импедансом, эти пути утечки проявляются в виде температурного смещения или шума.

Конформное покрытие решает эту проблему, образуя тонкий полимерный слой, который соответствует топологии платы и изолирует схему от влаги, пыли и химических загрязнений. Акриловые покрытия экономичны и поддаются повторной обработке; полиуретан обеспечивает лучшую стойкость к растворителям и истиранию; силикон обеспечивает самый широкий температурный диапазон и гибкость. Покрытие необходимо наносить после тщательной очистки, поскольку инкапсуляция ионных загрязнений удерживает их на плате и может ускорить электрохимический отказ, а не предотвратить его.

Адгезия покрытия является еще одной переменной; если поверхностная энергия слишком низкая из-за остатков, покрытие может расслаиваться во время термоциклирования, открывая путь для влаги. Селективное покрытие часто предпочтительнее для регуляторов температуры, поскольку разъемы, реле и контрольные точки, возможно, придется оставить без покрытия. Процесс необходимо контролировать так, чтобы толщина покрытия была достаточной на открытых дорожках, но не перекрывала выводы с мелким шагом и не мешала функциям термического рельефа.

7. Прослеживаемость как инструмент контроля термического риска

Когда контроллер перемещается по полю, первый вопрос заключается в том, является ли его поведение изолированным или связанным с партиями. Без прослеживаемости на этот вопрос невозможно ответить эффективно. Прослеживаемость на уровне партии и единицы продукции связывает каждый серийный номер с кодами даты компонентов, записями оплавления, результатами испытаний и партией покрытия. Это позволяет производителю и покупателю определить, связана ли жалоба на дрейф с конкретной партией компонентов, конкретной линией или конкретным отклонением в ходе испытаний на воздействие окружающей среды.

Прослеживаемость вКонтроллер температуры PCBAпрограмма не является административными накладными расходами. Это механизм, который превращает отказ поля в ограниченное, корректируемое событие, а не в открытый вопрос надежности. Авторизованные источники поставок — это вторая половина отслеживания. Компоненты, приобретенные у франчайзинговых дистрибьюторов, имеют документально подтвержденное происхождение. Компоненты из каналов открытого рынка могут быть отремонтированы, перемаркированы или находиться за пределами указанного окна кода даты. В случае контроллера температуры поддельный или устаревший компонент интерфейса датчика может изменить всю цепочку измерений. Визуальная, электрическая и рентгеновская проверка входящих компонентов обеспечивает практический барьер против подделок перед началом сборки.

8. От прототипа к объему: зрелость производства

Термическая стабильность должна пережить переход от инженерных образцов к серийному производству. Процесс, который работает на пяти платах, может вести себя по-другому на пяти тысячах, если нанесение пасты, загрузка оплавлением или контакт испытательного приспособления изменились. Партнер-производитель должен продемонстрировать, что на каждом этапе поддерживаются одни и те же контролируемые параметры.

• Инженерная проверкаНебольшие сборки для проверки конструкции и начальной тепловой настройки. Сосредоточьтесь на проверке компоновки и доступе к калибровке датчиков.
• Пилотный запускХарактеристика процесса и испытания на термическую нагрузку. Профиль припоя, покрытие покрытия и пределы испытаний фиксированы.
• Мелкосерийное производствоПартии для выхода на рынок. Отслеживаемость и дисциплина входного контроля обеспечиваются в широком масштабе.
• Крупносерийное производствоСтабильный выход SMT, повторяемые функциональные испытания и контроль надежности на уровне партии.

На каждом этапе производитель должен предоставлять обратную связь между проектированием и производством, касающуюся терморазгрузки на трассах питания, расстояния между компонентами и доступности контрольных точек. Партнер по дисциплине IATF 16949 применяет расширенное планирование качества, анализ режимов отказов и контроль изменений в программе термоконтроллера, даже если конечный продукт является промышленным, а не автомобильным. ISO 13485 добавляет отслеживаемость на уровне единиц, проверку процессов и документацию по управлению рисками для контроллеров медицинского уровня. Эти рамки не являются маркетинговыми ярлыками; они определяют, способен ли производственный процесс поддерживать температурные характеристики с течением времени.

Юниксплор Электроникаприменяет этот многоуровневый подход — DFM с учетом датчиков, собственный AOI, ICT, FCT, рентгеновский анализ, тестирование и экологический скрининг — для объединения проектного замысла и объемной надежности. Одним из индикаторов является выход двустороннего SMT при первом проходе выше 98,5%, но более значимым результатом является контроллер, термическое поведение которого остается в пределах технических характеристик после многократной циклической работы и воздействия в полевых условиях.
