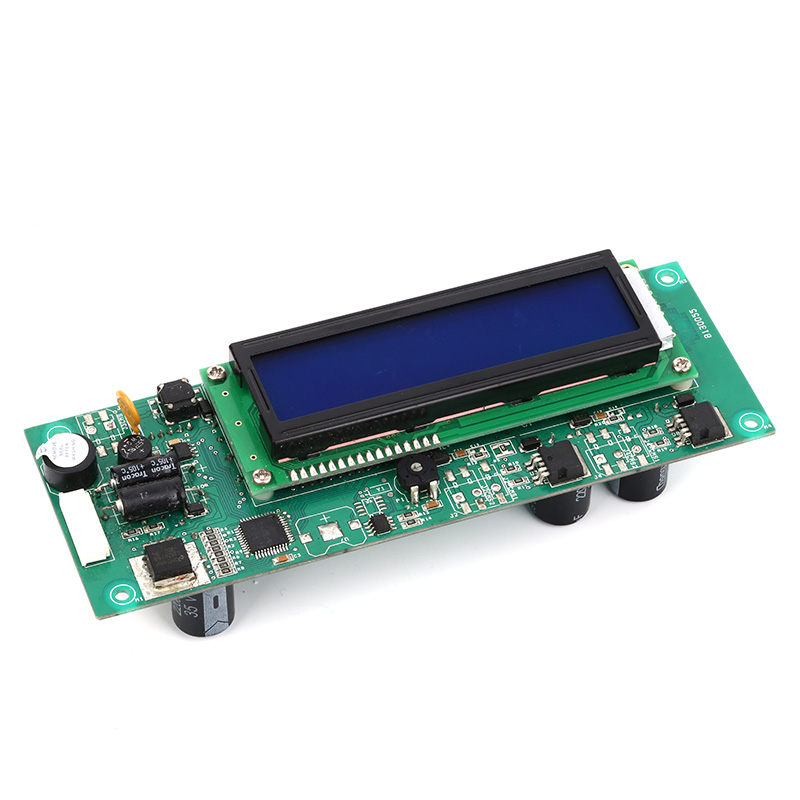

Как выбрать контроллер температуры на заводе PCBA — Руководство для технического покупателя

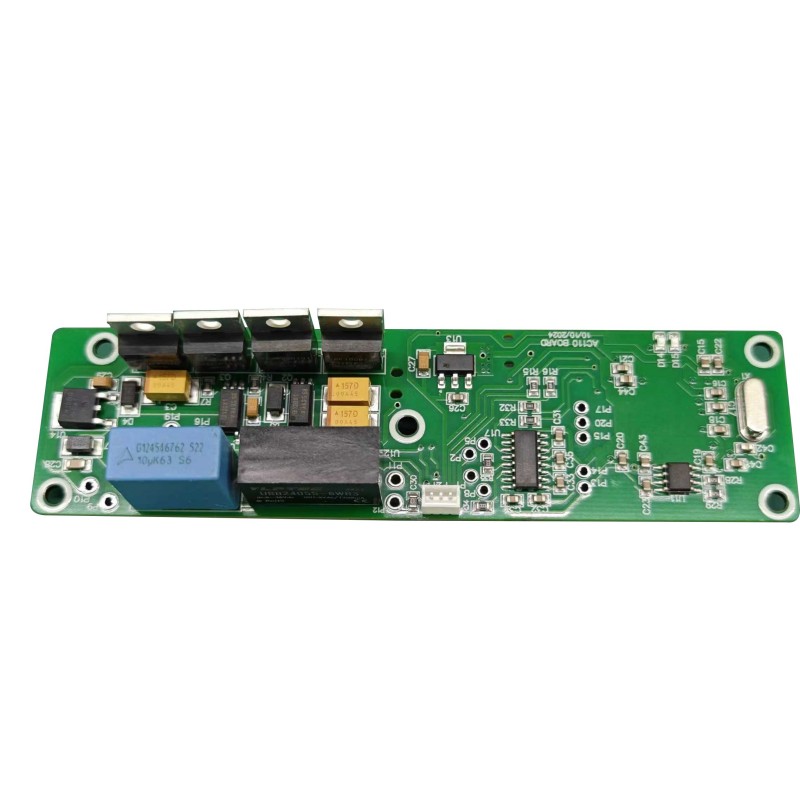

Почему завод важнее дизайна
Отличныйконтроллер температуры PCBAпроект на бумаге не удастся, если при сборке используются соединения холодной пайки, неправильное размещение компонентов или плохое управление температурой. Завод контролирует:
- Качество паяльной пасты и профиль оплавления
- Защита от электростатического разряда во время сборки
- Отслеживание поставок компонентов
- Покрытие электрических испытаний (ICT, FCT)
- Проверка выгорания и стресса окружающей среды
Выбирайте неправильный выбор, и процент отказов на местах может подскочить с 0,2% до 5% и выше.

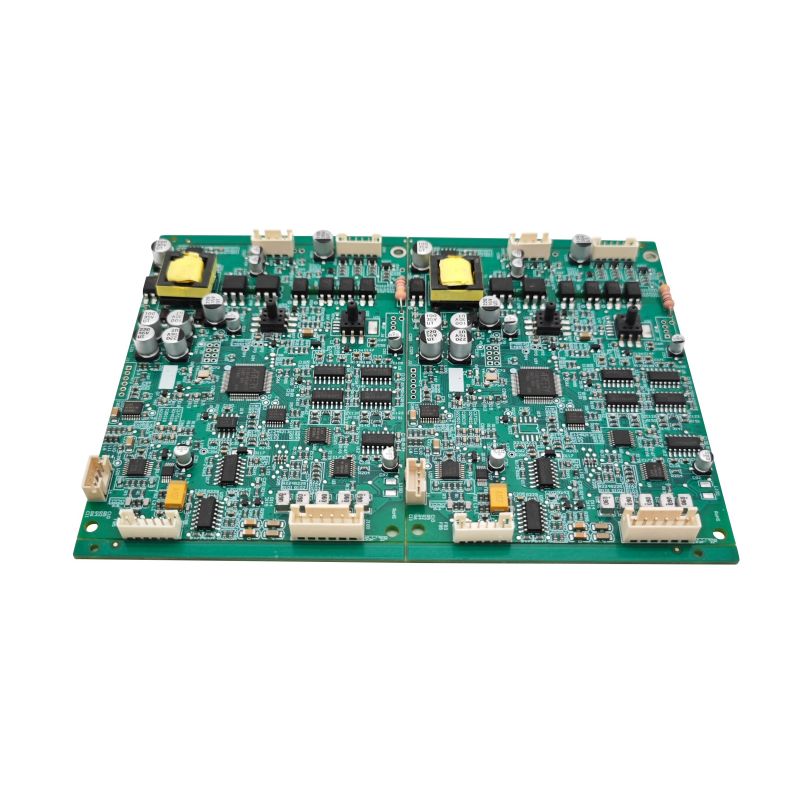

8 критических критериев оценки для заводов по производству контроллеров температуры PCBA
1. Сертификация и аудит
СертификатПочему это важноISO 9001:2025Базовая система управления качествомIATF 16949Требуется для автомобильных термоконтроллеровISO 13485Контроль температуры медицинского оборудования PCBAIPC-A-610 Класс 2 или 3Приемлемость электронных сборокUL/CEСоответствие безопасности конечной продукции
Красный флаг:Завод заявляет, что «соответствует ISO», но не может предъявить действительный сертификат.
2. Возможности внутреннего тестирования
Серьезныйконтроллер температуры PCBAзавод не передает тестирование на аутсорсинг. Искать:
- AOI (автоматизированный оптический контроль)-- 100% досок
- ИКТ (внутрисхемное тестирование)-- Проверяет резисторы, колпачки, шорты
- FCT (тест функциональной цепи)-- Имитирует вход датчика, проверяет выход реле/SSR
- Обжиговые печи-- 48 часов при 50°C с циклической нагрузкой
- рентгеновский контроль-- Для BGA или скрытых паяных соединений
3. Поиск компонентов и отслеживание
Попросите письменную политику в отношении:
- Только авторизованные дистрибьюторы(DigiKey, Mouser, Arrow или местные эквиваленты)
- Отслеживание партий-- Серийный номер каждой печатной платы связан с кодами даты компонентов.
- Обнаружение подделок-- Визуальный осмотр, рентгеновская и электрическая проверка.
Без возможности отслеживания один поддельный конденсатор может испортить весь производственный цикл.
4. Инженерная поддержка и проверка DFM
Завод должен обеспечитьПроектирование для производства (DFM)сообщите, прежде чем цитировать. Это включает в себя:
- Паяльная маска и прозрачность шелкографии
- Расстояние между компонентами для автоматического размещения
- Тепловая разгрузка на силовых трассах
- Доступ к контрольной точке для приборов FCT
Наш стандарт:Как минимум 3 итерации DFM включены в NPI (Внедрение нового продукта).
5. Путь от прототипа к массовому производству
ФазаКоличествоТипичное время выполненияПроектирование образцов5--20 шт.5--7 днейПилотный запуск50--200 шт.10--12 днейМелкосерийное производство500--2000 шт.15--20 днейВысокообъемное (в месяц)5000+ шт25--30 дней
Избегайте заводов, которые не могут производить прототипы, не взимая огромных сборов за NRE.
6. Термическое циклирование и стресс-тестирование окружающей среды
Дляконтроллер температуры PCBAиспользуется в холодильных установках, печах или уличном оборудовании, убедитесь, что на заводе имеется:
- Температурная камера(от -40°С до +125°С)
- Камера влажности(0--95% относительной влажности)
- Возможность термического удара(воздух-воздух, передача 10с)
Запросите отчеты об испытаниях предыдущих аналогичных продуктов.
7. Коммуникация и прозрачность
На этапе цитирования задайте три вопроса:
1. «Какова ваша типичная доходность при двустороннем поверхностном монтаже?» (Хороший ответ: >98,5%)
2. «Могу ли я увидеть образец отчета DFM от предыдущего клиента?»
3. «Кто занимается жалобами клиентов на качество и каков ваш процесс составления отчетов 8D?»
Медленные или неопределенные ответы указывают на будущие проблемы.
8. Местоположение и логистика
- Местный против оффшорного:Отечественные заводы упрощают связь, но стоят на 30--50% дороже. Оффшоры требуют четких соглашений по контролю качества.
- Комиссионный vs «под ключ»:«Под ключ» (компоненты закупаются на заводе) экономит усилия по закупкам. Консигнация (вы поставляете детали) дает вам контроль над брендами компонентов.
Для критически важныхконтроллер температуры PCBA, мы рекомендуем «под ключ» с подписанным в контракте списком утвержденных поставщиков (AVL).
Технические параметры, которыми можно поделиться при запросе котировок
Чтобы получить точные расценки, предоставьте эту таблицу каждой фабрике-кандидату:
ПараметрВаше требование (пример)Размер печатной платы 120 x 90 мм, 1,6 мм FR-4Количество слоев2-слойное или 4-слойное количество компонентов SMT ~ 85 (включая пассивные элементы 0603) Сквозные компоненты4 (винтовые клеммы, реле) Требуются контрольные точки12 (для FCT)Годовой объем10 000 единицКонформное покрытиеДа — акрил, с обеих сторонРабочая среда от -20°C до +75°C, относительная влажность 90 %
Контроллер температуры PCBA — часто задаваемые вопросы о заводском выборе
Часто задаваемые вопросы 1. Какова разумная цена контроллера температуры PCBA (только в сборе, без корпуса)?
Отвечать:Для стандартного 2-х слойногоконтроллер температуры PCBAпри 60-100 компонентах SMD (включая микроконтроллер, реле и клеммные колодки) стоимость сборки распределяется следующим образом:
- Прототип (1--10 шт.):25–60 долларов за доску (включая трафарет и установку)
- Мелкая партия (100--500 шт.):8-15 долларов за доску
- Средний объем (1000--5000 шт.):4,50–7,00 долларов США за доску
- Большой объем (10 000+ шт.):2,80–4,50 доллара США за доску
Эти цены предполагают сборку «под ключ» (все пассивные компоненты поставляются на заводе). Добавьте 1,50–3,00 доллара США за плату для 100% тестирования ICT + FCT. Добавьте 2 доллара США за доску за защитное покрытие. Любая цена, значительно ниже этих диапазонов, скорее всего, использует неоригинальные компоненты или пропускает электрические испытания.
Часто задаваемые вопросы 2. Как мне проверить реальный уровень качества фабрики перед размещением большого заказа?
Отвечать:Используйте правило «3-40-400», прежде чем совершатьконтроллер температуры PCBAфабрика:
- 3 образца:Проведите собственное функциональное тестирование на трех инженерных образцах. Измерьте точность показаний температуры (±0,5°C?) и время переключения реле.
- 40 единиц (пилотный запуск):Закажите 40 печатных плат в сборе. Выполнить ускоренное термоциклирование (10 циклов от -20°С до +70°С). Измерьте процент отказов. Допустимым является отказ ≤ 2 плат (5%).
- 400 единиц (первая производственная партия):После прохождения пилотного проекта закажите 400 единиц. Используйте статистическую выборку (AQL 0,65 для крупных дефектов, 1,5 для незначительных). Каждую 20-ю плату проверяйте на качество пайки под увеличением.
Завод, отказывающийся от платной пилотной партии 40 единиц, скрывает непоследовательность технологического процесса. Уходите.
Часто задаваемые вопросы 3. Какую гарантию и ответственность должен предлагать завод контроллера температуры PCBA?
Отвечать:Профессиональныйконтроллер температуры PCBAзаводы обеспечивают:
- Гарантия на качество изготовления 1 год-- охватывает неисправности паяных соединений, поднятые контактные площадки, неправильное размещение компонентов.
- 90-дневная гарантия на компоненты- Если они закупили детали, они заменяют все платы DOA (неработающие по прибытии) из-за дефектов компонентов. По истечении 90 дней гарантия на компоненты соответствует политике оригинального производителя (часто 1–3 года).
- Лимит ответственности-- стандартные контракты ограничивают ответственность суммой счета-фактуры PCBA. Для критически важных приложений (медицинское жизнеобеспечение, авиация) заключите отдельное соглашение о качестве с более высокой ответственностью.
Всегда получайте условия гарантии в письменном виде.доразмещение депозита. Заводы с хорошей репутацией включают в свои счета-фактуры раздел «Качество». Избегайте заводов, на которых написано «нет гарантии на собранные платы» — это немедленная дисквалификация.
Красные флажки, которых следует избегать немедленно
| Красный Флаг | Почему опасно |
|---|---|
| «Нам не нужны ваши файлы Gerber» | Невозможно выполнить DFM — высокий риск ошибок сборки. |
| «Тестирование требует дополнительных затрат» | Указывает на отсутствие собственных возможностей FCT. |
| «Мы используем эквивалентные детали» (без одобрения бренда) | Вероятны поддельные или некондиционные компоненты. |
| «Минимальный заказ 5000 шт для прототипа» | Нежелание поддерживать НПИ – низкая инженерная культура |
| Политика возврата дефектных сборок невозможна. | Перекладывает все риски на вас |
Заключительная рекомендация: 5-этапный процесс отбора
1. Шорт-лист 3--5 заводовиспользуя приведенные выше фильтры возможностей сертификации и тестирования.
2. Отправьте тот же пакет технических данных(герберы, спецификация, сборочный чертеж) всем.
3. Сравнение отчетов DFM-- Фабрика, обнаружившая больше проблем, является наиболее тщательной.
4. Закажите 10 прототипов у двух лучших кандидатов-- протестируйте их параллельно в вашей системе.
5. Запустите пилотный проект из 40 единиц от победителяпрежде чем перейти к годовому объему.
A контроллер температуры PCBAФабрика, прошедшая этот процесс, будет обеспечивать стабильное качество на протяжении многих лет, а не месяцев.
Чтобы получить список предварительно проверенных заводов, соответствующих всем критериям, указанным в этом руководстве, свяжитесь с нами, указав свой годовой объем и целевую цену за доску. Укажите тип вашего датчика (NTC/PT100/термопара), чтобы получить соответствующую рекомендацию.
