Что такое пайка оплавлением азота и зачем ее учитывать?
Оплавление азотом заменяет стандартный воздух в печи N₂ чистотой 99,9%. Отсутствие кислорода предотвращает образование оксидов на паяльной пасте и выводах компонентов.
Сравнение процессов
ПараметрСтандартное оплавание воздухомАзотное оплавание (N₂)РазницаУровень кислорода20,9%< 1000 ppm (0,1%)На 200× меньше O₂Угол смачивания25--35°10--15°В 2 раза лучшее смачиваниеВыделение в термопрокладках15--25% Площадь5--10% Площадь50--70% Уменьшение Голова в подушке дефекты0,5--2%< 0,05%В 10 раз меньше Слипание припояВидимыйНетОчистка плат

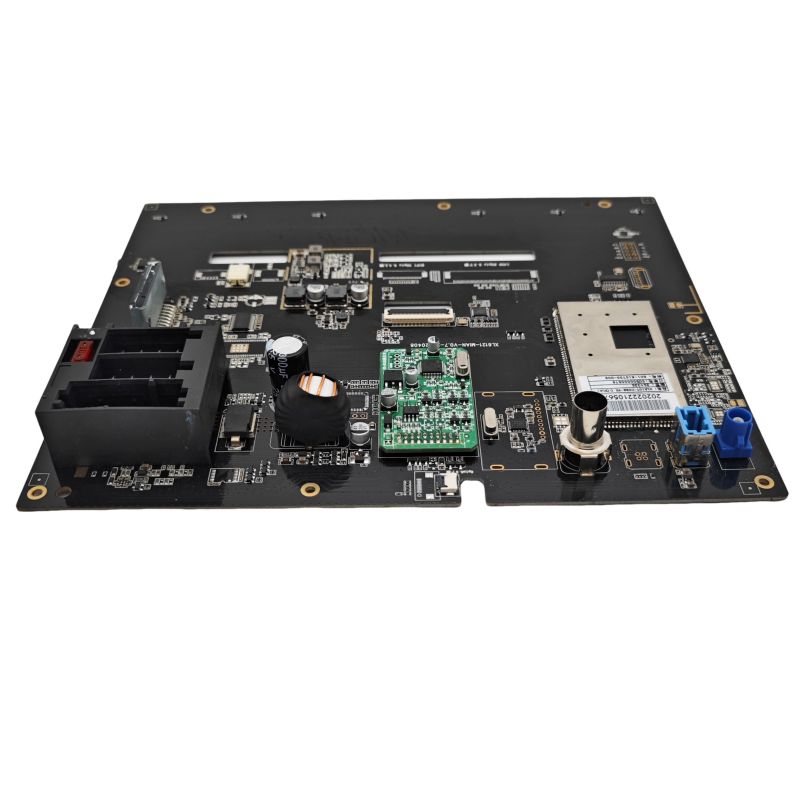

Проблема окисления печатной платы промышленного робота

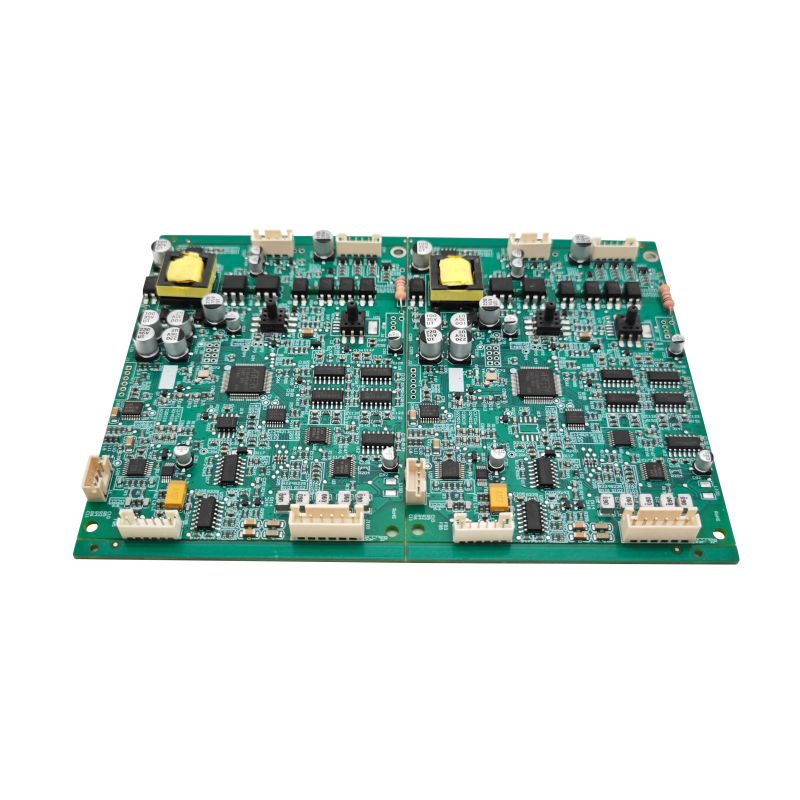

PCBA промышленных роботов часто использует большие термопрокладки (открытая медь) под МОП-транзисторы, драйверы затворов и микросхемы управления питанием. Эти площадки быстро окисляются при оплавлении воздухом, предотвращая полное смачивание припоя. В результате образуются пустоты, которые удерживают тепло и вызывают сбои в работе после более чем 1000 часов работы.
Где оплавление азотом обеспечивает очевидную ценность
Не все промышленные роботы PCBA получают одинаковые преимущества. Азот имеет смысл в определенных сценариях.
Большие площади меди и тяжелые компоненты
Особенности платыРиск оплавления воздуха Преимущество азота Термопрокладка размером 10×10 мм> 30 % пустот, горячие точки < 8 % пустот, однородная Плата из 20+ слоев (толщина) Неравномерный нагрев по слоям Улучшенная теплопередача за счет смачивания Крупные разъемы (40+ контактов) Дефекты «голова в подушке»
Реальные данные: В шестиосном контроллере робота PCBA с 12 силовыми МОП-транзисторами на одной плате оплавление азотом снизило возврат поля с 3,2% до 0,4% за 24 месяца. Основной вид отказа (пустоты термопрокладки, вызывающие перегрев) снизился на 87%.
Низковольтные, сильноточные трассы
PCBA промышленного робота для сервоприводов выдерживает ток 30–80 А на внутренних слоях. Пустоты под токоизмерительными резисторами (0,5 мОм, корпус 2512) создают изменения сопротивления, которые искажают показания крутящего момента.
Компонент измерения токаВариация оплавления воздухаВариация оплавления азотом4-контактный шунт (2512)±8% из-за образования пустот±1,5% Повышение температуры сенсорного резистора15°C5°C Калибровочный дрейф после 500 циклов12%2%
Где оплавление азота не требуется
Азот увеличивает стоимость (модификация печи + расход газа = 0,08–0,12 доллара США за печатную плату). Не используйте его в этих случаях.
Маленькие платы с низкой тепловой массой
Сценарий: Азот не требуетсяОдносторонний, < 50 компонентов. Оплавление воздухом дает < 8 % пустот. Все небольшие упаковки (0402, QFN 3×3). Без больших термопрокладок. SAC305, не содержащий свинца, без чувствительных деталей. Стандартный флюс обеспечивает оплавление воздухом. Малообъемное прототипирование (< 100 плат). Затраты на установку не оправданы.
Платы с использованием высокоактивного флюса
Некоторые не требующие очистки флюсы (например, Senju M705-GRN360-K2-V) содержат активаторы, которые эффективно работают на воздухе до температуры 240°C. Азот не приносит ощутимой пользы. Проверьте таблицу данных флюса на предмет чувствительности к кислороду.
Параметры реализации PCBA промышленного робота
Если вы решите использовать азот, примените эти конкретные настройки.
Профиль печи в азоте
ZoneTemperatureTimeO₂ TargetPreheat150–180°C60–90 с< 5000 ppmЗамачивание180–210°C60–90 с< 2000 ppm Пик оплавления (SAC305)240–250°C30–60 с< 1000 ppm Охлаждение — линейное изменение 5°C/с --- Не требуется
Критический: Поддерживайте уровень O₂ ниже 1000 ppm во время пика оплавления. При концентрации выше 1500 ppm преимущество исчезает – пустоты возвращаются к уровням оплавления воздухом.
Расход и чистота азота
ПараметрРекомендацияЧистота минимум 99,9% (класс 3,0)Точка росы – 40°C или ниже Скорость потока15–25 м³/час (типовая 6-зонная печь)
Смета стоимости: Для типичного промышленного робота PCBA размером 100×150 мм азот добавляет 0,10 доллара США за плату при объеме 10 000 единиц. При объеме 100 000 стоимость снижается до 0,04 доллара США за плату.
Тестирование для подтверждения преимуществ азота
Прежде чем использовать азот для PCBA вашего промышленного робота, проведите эти два теста.
Сравнение мочеиспускания (рентген)
1. Оплавление 20 досок на воздухе, 20 досок в азоте.
2. Просканируйте каждую доску под углом 0° и 45°.
3. Измерьте площадь пустот под самой большой термопрокладкой (например, микросхемой драйвера двигателя).
4. Критерий прохождения для обоснования азота: Уменьшение пустот > 50% по сравнению с воздухом.
Испытание на поперечное сечение и сдвиг
ТестированиеВоздухРезультат оплавленияАзот Целевой Толщина IMC (интерметаллид)1–3 мкм неравномерная2–4 мкм однородная Диаметр пустот > 200 мкм обычная< 100 мкм редкая Прочность шарика на сдвиг (0,5 мм BGA)800–1000 гс1100–1300 гс
Часто задаваемые вопросы — общие вопросы об оплавлении азотом для печатной платы промышленного робота
Вопрос 1: Повышает ли оплавление азотом надежность паяных соединений печатных плат промышленного робота, подверженных вибрации?
А:Да, но только для конкретных механизмов отказа. Промышленные роботы испытывают вибрацию от серводвигателей и коробок передач величиной 5–50 Гр (среднеквадратичное значение). Две неисправности, связанные с вибрацией, устраняются с помощью азота:
Киркендалл мочеиспускание-- При оплавлении воздухом интерметаллид меди и олова (IMC) растет неравномерно, создавая микроскопические пустоты на границе раздела. Под воздействием вибрации эти пустоты сливаются и трескаются через 5000–10 000 часов. Оплавление азотом позволяет получить однородный IMC (слой Cu₆Sn₅) без пустот. Испытания на вибрацию (20 грамм, 10–2000 Гц, 100 часов) показывают, что азотные соединения живут в 3 раза дольше.
Усталость припоя вблизи тяжелых компонентов-- Большие трансформаторы (15×15 мм) на PCBA промышленного робота испытывают дифференциальное тепловое расширение во время прогрева робота (от 25°C до 85°C). При оплавлении воздухом пустоты концентрируются под углами компонентов, где напряжение наибольшее. Эти пустоты действуют как места зарождения трещин. Благодаря азоту швы без пустот равномерно распределяют нагрузку.
Количественное улучшение-- Ускоренные испытания на срок службы (термический удар от -40°C до +125°C, 1000 циклов + одновременная вибрация) показывают:
- Соединения воздушного оплавления: 12% треснули или вышли из строя.
- Соединения оплавления азотом: 1,5% трещин.
Однако, азот не исправляет плохо спроектированную геометрию контактной площадки или неправильные отверстия трафарета. Всегда сначала оптимизируйте их, а затем добавляйте азот.
Вопрос 2: Какой процент пустот приемлем для силовых каскадов печатных плат промышленных роботов и может ли азот достичь этого значения?
А:Для силовых каскадов печатных плат промышленных роботов (приводы двигателей, IGBT, MOSFET) допустимое образование пустот зависит от тепловой нагрузки. Существует три уровня:
Уровень 1 – высокая мощность (постоянный ток > 20 А на полевой транзистор)
Допустимая площадь пустот: < 5%. Диаметр одиночной пустоты: < 0,2 мм. Этого можно достичь только с помощью оплавления азотом (1000 ppm O₂) и вакуумного оплавления (опция). Без азота типичные пустоты составляют 15--25%.
Уровень 2 – средняя мощность (пиковое значение 10–20 А, прерывистый режим)
Допустимая площадь пустот: < 10%. Отсутствие единой пустоты > 0,5 мм. Оплавление азотом последовательно обеспечивает 5-8% пустот. Оплавление воздухом дает 12–18% — часто незначительное, но проходит, если позволяет термическое моделирование.
Уровень 3 – малое энергопотребление (< 5 А, сигнальные ИС)
Допустимая площадь пустот: < 25%. Пустоты оказывают минимальное тепловое воздействие. Азот не нужен. Воздушного оплавления достаточно.
Может ли азот достичь уровня 1 без вакуума?Нет, только азот достигает минимума 5-8% пустот из-за захваченных флюсовых газов. Если пустоты менее 5% (критически важно для SiC MOSFET или GaN-устройств), вам необходимо вакуумное оплавание (удаление газов после плавления припоя). Азот + вакуум обеспечивает образование пустот 1–3%.
Протокол испытаний PCBA промышленного робота: Измерьте пустоты на 10 досках. Если среднее значение > 15%, добавьте азот. Если среднее значение составляет 8–15 %, а рассеиваемая мощность < 2 Вт на компонент, воздух допускается. Если требуется < 8%, укажите азот плюс оптимизацию трафарета (отверстия в термопрокладке для выпуска флюса).
Вопрос 3: Могу ли я перевести существующую печь оплавления на азот для производства печатных плат промышленными роботами?
А:Да, но с тремя непередаваемыми модификациями. Многие производители пытаются выполнить частичное преобразование и терпят неудачу.
Модификация 1 — Уплотнение духовки
Печи воздушного оплавления имеют зазоры на входных/выходных шторах и между зонами. Чистота азота требует поступления кислорода < 50 л/мин. Установить:
- Двухслойные магнитные шторы (заменяют простые цепочки)
- Контроль положительного давления (1–2 мм H₂O внутри печи)
- Загерметизируйте все панели доступа с помощью высокотемпературных силиконовых прокладок.
Без герметизации вы будете потреблять в 3–5 раз больше азота (стоимость 0,30–0,50 доллара за плату) и при этом иметь пиковое содержание O₂ 5000 ppm — хуже, чем в правильно настроенной воздушной печи.
Модификация 2 -- Система контроля кислорода
Установите два циркониевых датчика O₂: один в зоне предварительного нагрева, другой в зоне пика оплавления. Датчики необходимо калибровать ежемесячно. Многие производители печатных плат промышленных роботов пропускают калибровку, а затем задаются вопросом, почему возвращается аннулирование.
Модификация 3. Конвейер и смазка
Стандартные смазочные материалы для печных конвейеров испаряются в азоте (отсутствие кислорода изменяет температуру разложения). Используйте смазку на основе перфторполиэфира (PFPE). Марки Kester или Klüber. Стандартная смазка загрязняет плату и образует шарики припоя.
Стоимость и сроки конвертации:
- Оборудование: 8000-15 000 долларов США (уплотнения, завесы, датчики, регуляторы потока)
- Установка: простой 2 дня.
- Поставка азота: резервуар для жидкости или генератор PSA (аренда 300–500 долларов США в месяц)
- Срок окупаемости для промышленных роботов PCBA объемом > 50 000 в год: 6–8 месяцев (за счет сокращения переделок и возвратов на местах)
Не конвертироватьесли ваш годовой объем ниже 20 000 досок. Вместо этого используйте контрактного производителя, у которого уже есть оплавление азотом.
Матрица решений: стоит ли использовать азот?
ФакторВоздух Достаточное количество азота РекомендуетсяТермопрокладки > 25 мм²НетДаКомпоненты с открытым медным основанием (QFN, DFN)НетДаШаг BGA < 0,8 ммНетДаРабота печатной платы робота > 60°C окружающей средыНетДаНадежность в полевых условиях < 0,5% отказов в годНетДаБезсвинцовый припой (SAC305) с флюсом, не требующим очисткиИногдаДля больших платОбъем < 10 000 плат в годДаНет (экономически неэффективно)
Заключительная рекомендация
Оплавление азотом имеет очевидный смысл для печатной платы промышленного робота, которая содержит:
- Большие термопрокладки (> 25 мм²)
- BGA или QFN с открытыми площадками матрицы
- Любой каскад мощности, рассеивающий > 5 Вт на компонент.
- Требование к надежности < 1% отказов в эксплуатации в течение 5 лет.
Азот не имеет смысла для простых, маломощных печатных плат промышленного робота (интерфейсы датчиков, платы ввода-вывода) с небольшими компонентами и отсутствием тепловых проблем.
Практические советы: провести испытание на 100 досках в азоте. Рентгеновское мочеиспускание. Сравните с текущими результатами оплавления воздухом. Если площадь пустот уменьшается более чем на 50%, используйте азот. Если снижение менее 30%, ваша конструкция флюса или трафарета является настоящей проблемой — сначала устраните их.
