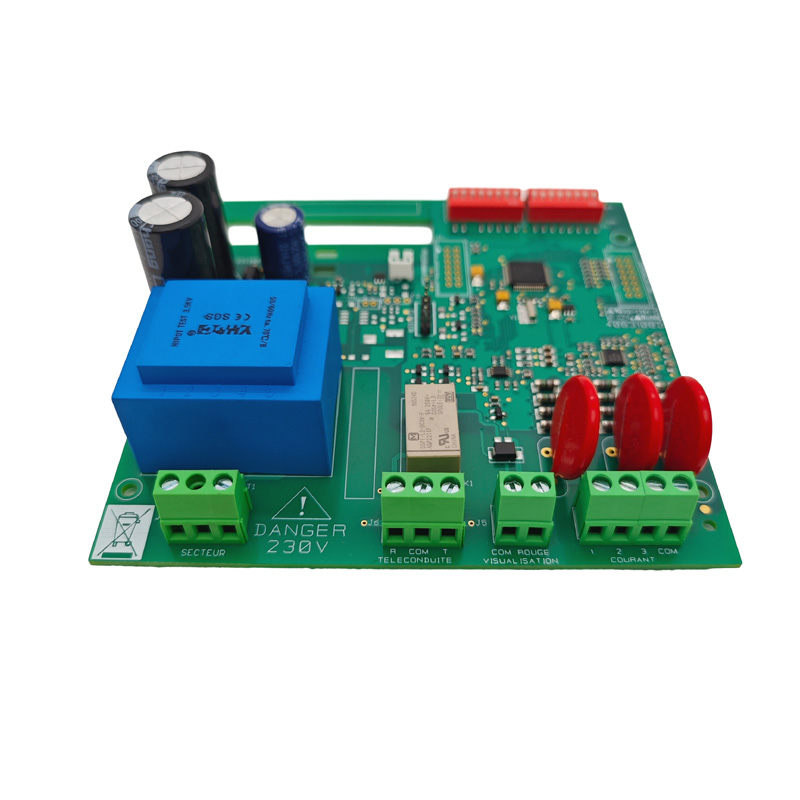

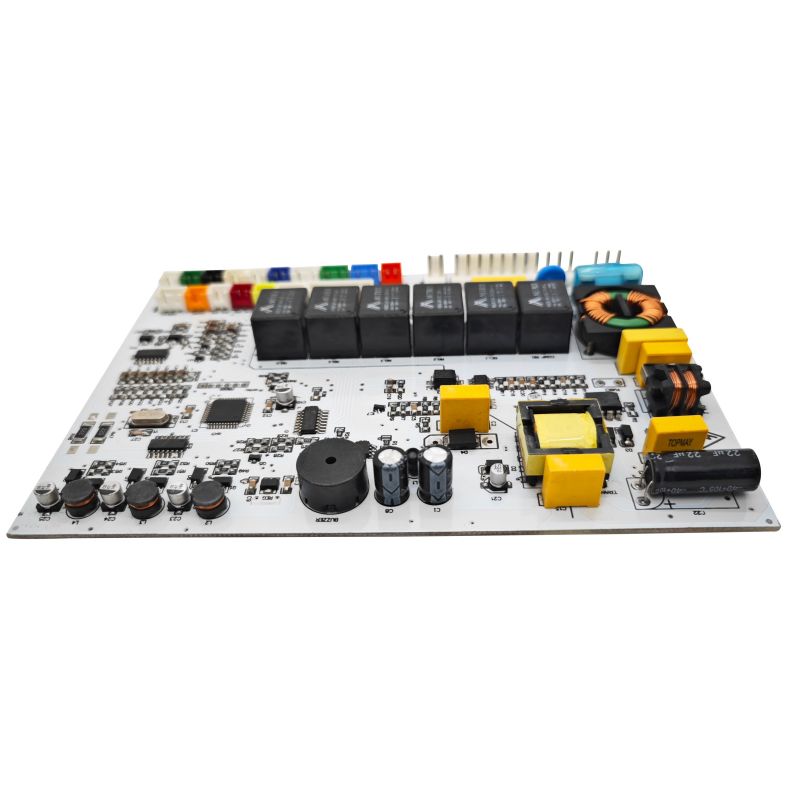

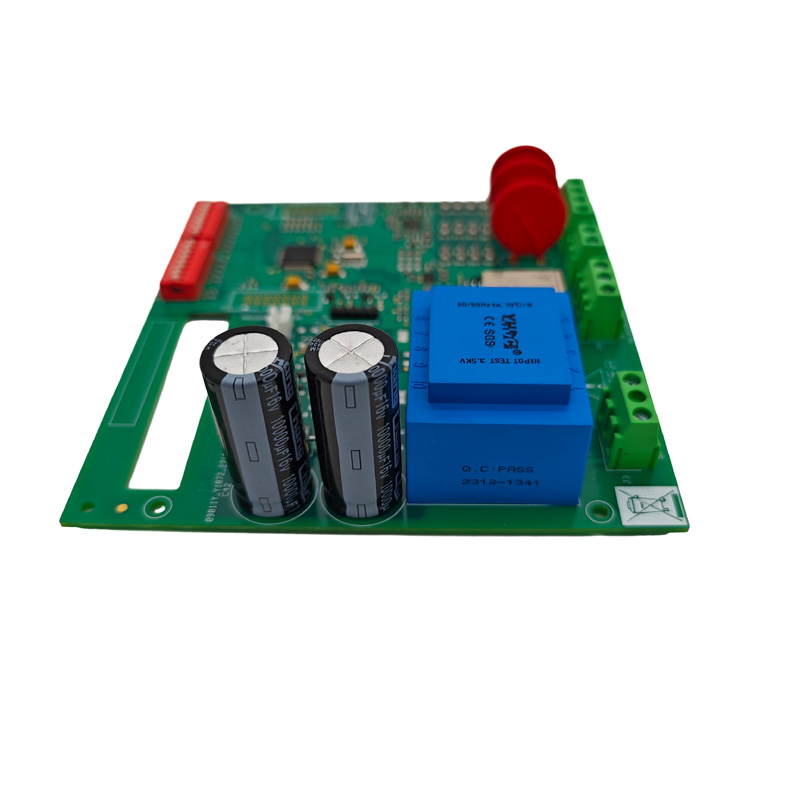

Рыболовный эхолот PCBA

Рыболовная гидролокационная система (рыболовный эхолот) является основным электронным компонентом оборудования для обнаружения морских объектов, широко используемым в любительском рыболовстве, коммерческом рыболовстве и подводных исследованиях. Как профессиональный поставщик услуг по производству печатных плат, мы предлагаем универсальные решения от проектирования до сборки готового продукта, обеспечивая надежную работу в суровых морских условиях, характеризующихся солевым туманом, высокой влажностью и экстремальными колебаниями температуры.

Две основные сборки рыболовного сонара PCBA

Гидролокационная система состоит из двух электронных блоков, каждый из которых имеет совершенно разные требования к печатной плате:

PCBA дисплея/процессора

• Обработка сигналов гидролокатора – преобразование отраженных сигналов в цифровые изображения

• Интеграция GPS-навигации – объединение данных о местоположении с показаниями сонара

• Управление дисплеем – управление выводом на ЖК- или сенсорный экран

• Взаимодействие с пользовательским интерфейсом — кнопка чтения или сенсорный ввод.

Преобразователь PCBA

1. Генерация импульсов — создание всплесков высокого напряжения (от ± 40 В до ± 100 В) на частотах сонара.

2. Прием эха – усиление и обработка слабых обратных сигналов (диапазон микровольт)

3. Переключение передачи/приема – быстрое переключение между режимами передачи и приема.

4. Согласование импеданса – согласование характеристик кабеля и преобразователя.

Тенденция современного производства: в высококачественных датчиках для рыбалки теперь используется технология SMT, при этом машины для захвата и размещения устанавливают пьезоэлектрические элементы непосредственно на печатную плату, заменяя ручное позиционирование керамических кристаллов для повышения точности и снижения затрат.

Основные технические характеристики

Доступные конфигурации

• Одна частота, один луч: 38 кГц, 50 кГц, 200 кГц при 1 кВт.

• Двухчастотный, одиночный луч: 38/200 кГц или 50/200 кГц (обычно для рыбалки)

• Высокая мощность: глубоководная коммерческая конфигурация мощностью 4 кВт.

Физические характеристики печатной платы

Шесть важных аспектов проектирования

1. Целостность сигнала – обеспечение точности обнаружения

Частоты сонара варьируются от 50 кГц до более 900 кГц. Компоновка печатной платы напрямую влияет на дальность и точность обнаружения:

• Трассы с контролем импеданса: 50 Ом или 75 Ом, типично для кабелей датчиков.

• Согласованные длины трасс: для датчиков с фазированной решеткой все трассы элементов должны иметь одинаковую электрическую длину.

• Защитные кольца: окружайте чувствительные аналоговые входы заземленными проводами для подавления шума.

• Отдельные аналоговые/цифровые заземления: подключение к одной звезде рядом с входом питания.

2. Защита от влаги – фактор надежности №1.

В морской среде печатные платы подвергаются воздействию солевого тумана, конденсата и прямого погружения. Конформное покрытие не подлежит обсуждению:

Целевые значения IP-рейтинга:

• Блок дисплея: минимум IP65 (пыленепроницаемый, водостойкий)

• Сборка преобразователя: минимум IP68 (погружение на глубину до 1 м и более)

3. Переключение передачи/приема (T/R) – защита чувствительного приемника

Датчик гидролокатора не может передавать и принимать одновременно. На печатной плате должен быть переключатель T/R, который защищает чувствительный малошумящий усилитель (LNA) от передающего импульса высокого напряжения:

• Трехуровневая защита: цепь прерывателя + ограничение напряжения + последовательное сопротивление.

• Время отклика: <10 мкс (глубина 1 фут на мелководье = 2 мкс туда и обратно)

• Степень защиты приемника: выдерживает пики ±100 В при входном сигнале ±5 В.

4. Конструкция усилителя мощности

Повышает сигнал логического уровня микроконтроллера (5 В) до напряжения, необходимого для управления преобразователем:

5. Цепь приемника – усиление и фильтрация

Обратные эхо чрезвычайно слабы (милливольты или микровольты). Цепь приемника требует высокого усиления при низком уровне шума:

6. Проектирование источника питания

Генерирует несколько линий чистого напряжения от одного входа морской батареи 12 В:

Рекомендация: используйте отдельные импульсные стабилизаторы для цифровых и аналоговых шин. Используйте LDO после переключения преобразователей для обеспечения максимально чистой мощности в цепи приемника.

Правила надежности компоновки печатной платы

Руководство по выбору материала

Требования к производственным испытаниям

Экологическая квалификация (стандарт коммерческой продукции)

Часто задаваемые вопросы

В1: Жесткая FR4 или гибкая печатная плата для сборки преобразователя?

Оба жизнеспособны; выбор влияет на производительность и надежность:

• Жесткий FR4: лучше всего подходит для простых одноэлементных преобразователей низкой частоты (50–83 кГц). Более низкая стоимость, более простое производство, но не может соответствовать изогнутой форме корпуса.

• Гибкая печатная плата: лучше всего подходит для фазированных решеток, высокочастотных (200 кГц+) и изогнутых корпусов. Соответствует сложным формам, уменьшает размер корпуса, но повышает стоимость.

Тенденция в отрасли: в эхолотах премиум-класса теперь используются гибкие печатные платы с пьезоэлектрическими элементами SMT, что позволяет точно позиционировать десятки небольших элементов преобразователей в изогнутых или линейных массивах для формирования луча сонара.

В2: Как защитить предусилитель приемника от импульса передачи высокого напряжения?

Используйте трехуровневую схему защиты:

1. Схема прерывателя: полевые МОП-транзисторы или PIN-диоды, включенные последовательно со входом приемника, выключаются во время передачи.

2. Фиксация напряжения: включенные диоды Шоттки или стабилитроны фиксируют напряжение до ±5 В или ±10 В.

3. Последовательное сопротивление: резистор от 100 Ом до 1 кОм между переключателем T/R и входом LNA, ограничивающий ток в условиях неисправности.

Вопрос 3. Что вызывает прерывистые сигналы сонара или призрачное эхо?

Часто это связано с дефектами конструкции или сборки печатной платы:

1. Попадание влаги в разъем → Загерметизировать место соединения разъема, использовать герметичные разъемы.

2. Треснутые паяные соединения на элементах SMT → Используйте гибкую плату, добавьте эпоксидную заливку

3. Недостаточная развязка на шинах питания → Добавьте объемный конденсатор емкостью 1000 мкФ, отдельную развязку 100 мкФ + 100 нФ для шины LNA.

4. Плохая настройка полосового фильтра → Используйте компоненты с допуском 1%, проверьте с помощью сетевого анализатора.

Почему выбирают нас — точность, соответствующая требованиям PCBA для рыболовного эхолота

Мы создали наши возможности специально для решения уникальных задач производства морской электроники:

1. Зрелые процессы защиты от влаги

Коррозия из-за солевого тумана и проникновение влаги являются основными проблемами в морской среде. Мы предлагаем варианты конформного покрытия из акрила, силикона и уретана с селективным распылением (прецизионное избегание областей разъемов) и УФ-флуоресцентной трассировкой для облегчения проверки, что соответствует требованиям защиты IP68 для сборок датчиков.

2. Возможности производства гибких и гибко-жестких печатных плат.

В высококачественных рыболовных преобразователях все чаще используются гибкие решения на основе печатных плат + пьезоэлектрических элементов SMT. Мы поддерживаем производство гибких печатных плат (полиимид/ПЭТ) и жестко-гибких плат, что обеспечивает точное позиционирование массива, совместимость с изогнутыми корпусами и уменьшенный общий размер.

3. Комплексное обслуживание «под ключ» – снижение накладных расходов на координацию.

От изготовления печатных плат → поиска компонентов → сборки SMT/DIP → программирования → функционального тестирования → защитного покрытия → сборки жгутов проводов → сборки готовой продукции — все процессы выполняются собственными силами, что сводит к минимуму затраты на координацию работы с несколькими поставщиками и риски качества.

4. Комплексные возможности тестирования и проверки.

Имея 2 комнаты для испытаний на старение, 2 камеры для испытаний на высокие/низкие температуры и широкий спектр профессиональных инструментов для испытаний, мы можем выполнять:

• Внутрисхемное тестирование (ICT)

• Испытание на термоциклирование (от -40°C до +85°C)

• Испытание солевым туманом

• Испытание на температурный шок

• Функциональное тестирование (включая проверку переключения T/R, тестирование минимального уровня шума)

5. Гибкая поддержка громкости

Годовая производственная мощность печатных плат превышает 1,5 миллиона единиц, при этом поддерживается мелкосерийное пилотное производство без минимального заказа — плавный переход от проверки прототипа к массовому производству.

Наша квалификация

• Год основания: 2011 г.

• Площадь завода: более 3000 кв.м.

• Инженеры-исследователи: 20

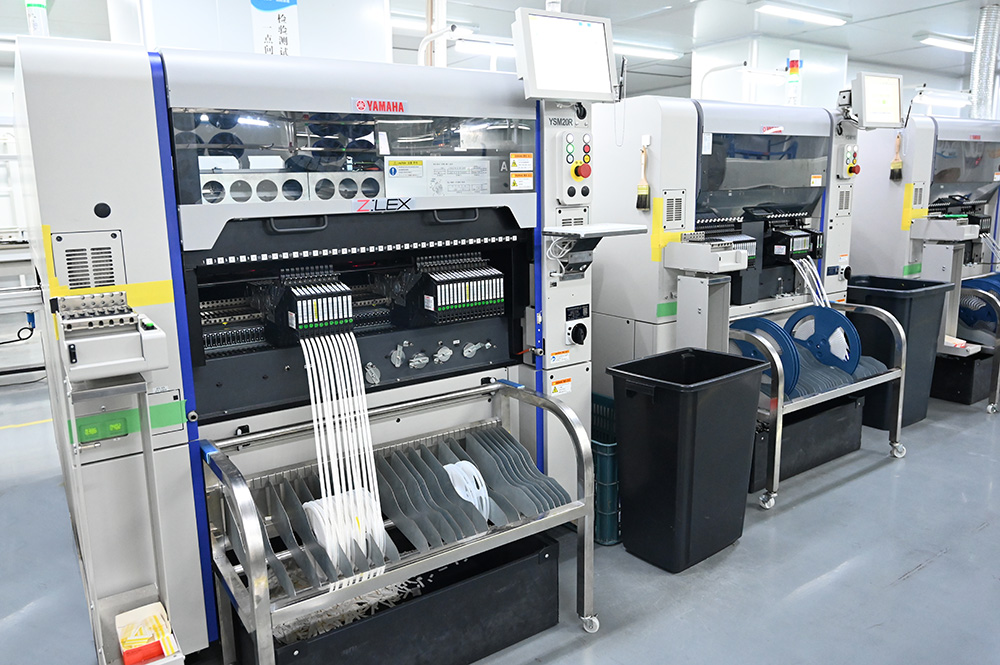

• Производственные линии SMT: 6

• Сборочные линии DIP: 4

• Линии сборки готовой продукции: 2

• Система качества: сертифицирована по стандарту ISO 9001:2015, соответствует стандарту IPC-610E.

• Экспортные рынки: Северная Америка, Южная Америка, Европа, Азия, Океания.
