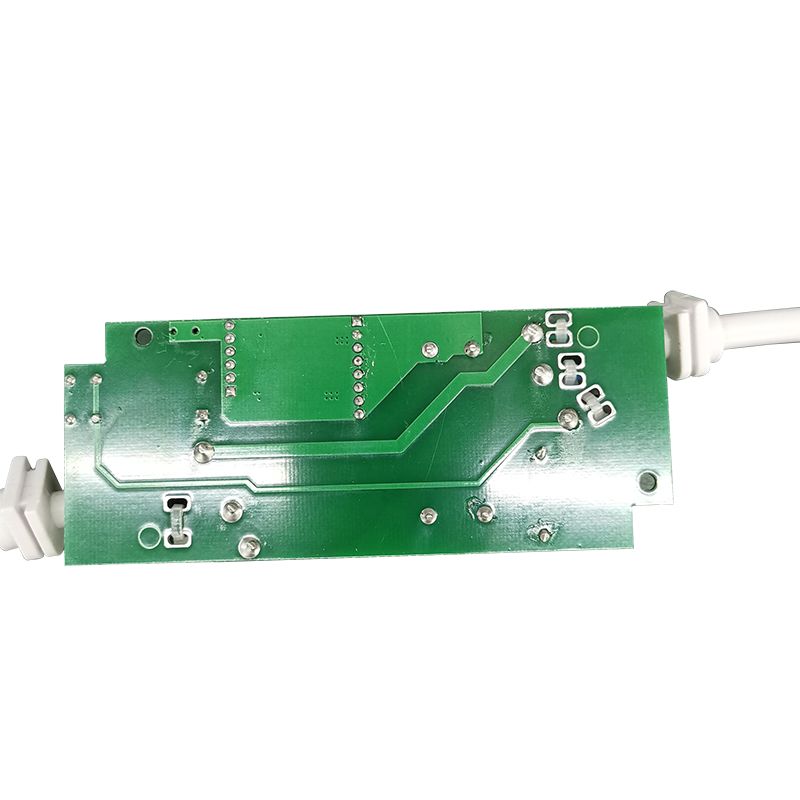

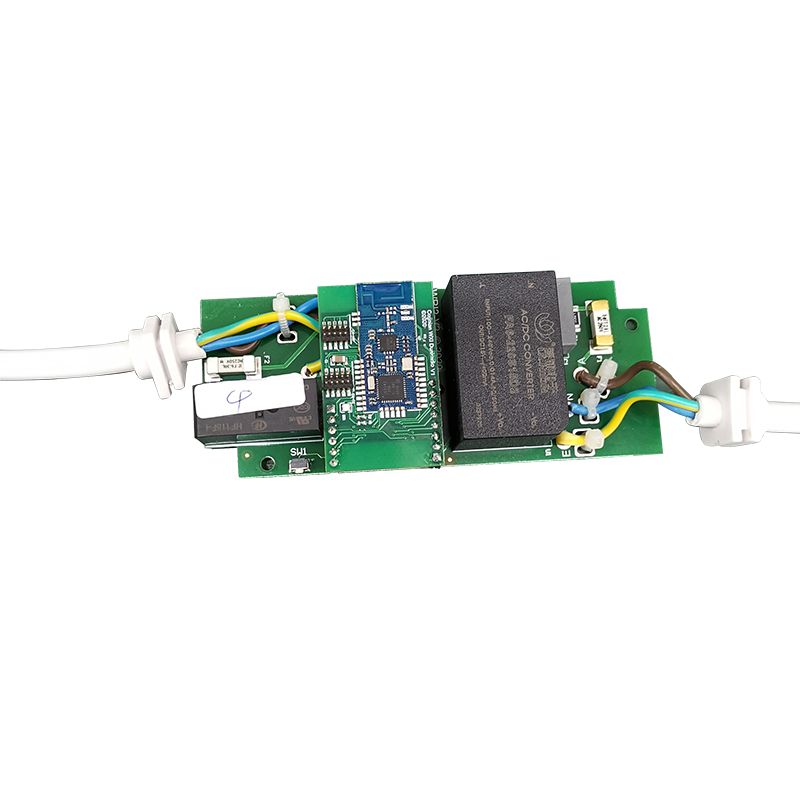

Беспроводной релейный интерфейс PCBA
  • Беспроводной релейный интерфейс PCBAБеспроводной релейный интерфейс PCBA
  • Беспроводной релейный интерфейс PCBAБеспроводной релейный интерфейс PCBA

Беспроводной релейный интерфейс PCBA

С 2008 года Unixplore Electronics предоставляет комплексные услуги по производству и поставке высококачественных беспроводных релейных интерфейсов PCBA «под ключ» в Китае. Наша компания сертифицирована по стандарту ISO9001:2015 и придерживается стандарта сборки печатных плат IPC-610E.

Модель:UE-139

Отправить запрос

Описание продукта

Что такое PCBA беспроводного релейного интерфейса?


Мы хотим воспользоваться этой возможностью, чтобы познакомить вас с нашим высококачественнымбеспроводной релейный интерфейс PCBA в Unixplore Electronics. Наша основная цель — убедиться, что наши клиенты полностью понимают возможности и особенности нашей продукции. Мы всегда готовы сотрудничать с нашими существующими и новыми клиентами, чтобы способствовать лучшему будущему.


Беспроводной релейный интерфейс PCBA (Сборка печатной платы) относится к сборке печатной платы, которая объединяет функции интерфейса беспроводного реле. Этот тип PCBA сочетает в себе технологию беспроводной связи (например, радиочастотную связь, ZigBee, WiFi, Bluetooth и т. д.) с логикой управления реле для реализации беспроводного дистанционного управления релейным оборудованием.


Основные компоненты PCBA беспроводного релейного интерфейса обычно включают в себя:модули беспроводной связи, релейные модули управления, модули управления питаниемисвязанные схемыиэлектронные компоненты. Модуль беспроводной связи отвечает за прием беспроводных сигналов от удаленного передатчика и преобразование их в инструкции, которые могут распознаваться модулем управления реле. Модуль управления реле управляет состоянием переключения реле на основе этих инструкций для обеспечения дистанционного управления цепями или оборудованием.


Этот вид печатной платы имеет широкое применение вумный дом, промышленная автоматизация, дистанционное управлениеидругие поля. Благодаря беспроводному релейному интерфейсу PCBA пользователи могут легко удаленно контролировать и управлять различным электрооборудованием, освещением, системами безопасности и т. д., повышая гибкость и удобство системы.


При проектировании и производстве печатной платы беспроводного релейного интерфейса учитываются такие факторы, какстабильность беспроводной связи, расстояние передачи, антиинтерференционная способность, исовместимость с другими системаминеобходимо учитывать. В то же время необходимо также обратить внимание на оптимизацию надежности печатной платы, энергопотребления и стоимости для удовлетворения потребностей различных сценариев применения.


В целом, PCBA интерфейса беспроводного реле является ключевым компонентом для обеспечения управления беспроводным реле, а приложение PCBA интерфейса беспроводного реле обеспечивает более удобные и эффективные решения для различных сценариев применения.


Unixplore предоставляет комплексное обслуживание «под ключ» для вашегоЭлектронное производствопроект. Не стесняйтесь обращаться к нам по поводу здания для сборки печатных плат, мы можем сделать предложение в течение 24 часов после получения вашегоГербер-файлисписок спецификаций!


Беспроводной релейный интерфейс Производство печатных плат

* Файл Gerber и список спецификаций, предоставленные клиентом.
* Изготовлена ​​пустая печатная плата, компоненты закуплены у нас.
* Изготовление печатной платы с полностью собранными деталями
* 100% работоспособность протестирована перед отправкой.
* Соответствует RoHS, процесс производства не содержит свинца.
* Быстрая доставка с независимым пакетом ESD.
* Единая служба электронного производства для проектирования печатных плат, компоновки печатных плат, производства печатных плат, закупки компонентов, сборки печатных плат SMT и THT, программирования микросхем, функционального тестирования, упаковки и доставки.

Unixplore PCB и возможности сборки печатных плат

Параметр Возможность
Слои 1-40 слоев
Тип сборки Сквозное отверстие (THT), поверхностный монтаж (SMT), смешанный (THT+SMT)
Минимальный размер компонента 0201(01005 Метрическая единица)
Максимальный размер компонента 2,0 x 2,0 x 0,4 дюйма (50 x 50 x 10 мм)
Типы пакетов компонентов BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP и т. д.
Минимальный шаг площадки 0,5 мм (20 мил) для QFP, QFN, 0,8 мм (32 мил) для BGA
Минимальная ширина трассы 0,10 мм (4 мил)
Минимальное удаление следов 0,10 мм (4 мил)
Минимальный размер сверла 0,15 мм (6 мил)
Максимальный размер платы 18 x 24 дюйма (457 x 610 мм)
Толщина платы От 0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм)
Материал доски CEM-3,FR-2,FR-4, High-Tg, HDI, алюминий, высокочастотный, FPC, Rigid-Flex, Rogers и т. д.
Чистота поверхности OSP, HASL, Flash Gold, ENIG, Gold Finger и т. д.
Тип паяльной пасты Свинцовый или бессвинцовый
Толщина меди 0,5 унции – 5 унций
Процесс сборки Пайка оплавлением, пайка волной, ручная пайка
Методы проверки Автоматизированный оптический контроль (АОИ), рентгеновский, визуальный контроль
Методы тестирования Функциональное испытание, испытание зонда, испытание на старение, испытание при высокой и низкой температуре
Время оборота Отбор проб: от 24 часов до 7 дней. Массовый анализ: 10–30 дней.
Стандарты сборки печатных плат ИСО9001:2015; ROHS, UL 94V0, IPC-610E класс ll

Услуги Unixplore по производству электроники с добавленной стоимостью

● Служба предварительного программирования микросхем с файлом в форматеШЕСТИГРАННИК, ЭЛЬФиБИН.
● Беспроводной релейный интерфейс PCBA Функциональное тестовое приспособление, настроенное в соответствии с требованиями клиента к испытаниям.
● Услуги по изготовлению коробок, включая изготовление форм для пластиковых и металлических корпусов и изготовление деталей.
● Конформное покрытие, включая селективное лаковое покрытие и заливку эпоксидной смолой.
● Жгут проводов и кабельная сборка.
● Сборка готового продукта, включая коробку, экран, мембранный переключатель, маркировку и индивидуальную картонную или розничную упаковку.
● Различные сторонние тесты для печатных плат доступны по запросу.
● Помощь в сертификации продукции

Процедура производства PCBA

  • Wireless Relay Interface PCBA

    1.Автоматическая печать паяльной пастой

  • Wireless Relay Interface PCBA

    2.печать паяльной пастой завершена

  • Wireless Relay Interface PCBA

    3.SMT подбор и размещение

  • Wireless Relay Interface PCBA

    4.Выбор и установка SMT завершены

  • Wireless Relay Interface PCBA

    5.готов к пайке оплавлением

  • Wireless Relay Interface PCBA

    6.пайка оплавлением завершена

  • Wireless Relay Interface PCBA

    7.готов к АОИ

  • Wireless Relay Interface PCBA

    8.Процесс проверки АОИ

  • Wireless Relay Interface PCBA

    9.Размещение компонентов THT

  • Wireless Relay Interface PCBA

    10.процесс пайки волной

  • Wireless Relay Interface PCBA

    11.Сборка ТТ завершена.

  • Wireless Relay Interface PCBA

    12.Проверка AOI сборки THT

  • Wireless Relay Interface PCBA

    13.программирование микросхем

  • Wireless Relay Interface PCBA

    14.функциональный тест

  • Wireless Relay Interface PCBA

    15.Проверка качества и ремонт

  • Wireless Relay Interface PCBA

    16.Процесс конформного покрытия PCBA

  • Wireless Relay Interface PCBA

    17.ESD упаковка

  • Wireless Relay Interface PCBA

    18.Готов к отправке


Упаковка

Для печатной платы

Wireless Relay Interface PCBA
Wireless Relay Interface PCBA
Для готового продукта

Wireless Relay Interface PCBA
Wireless Relay Interface PCBA
