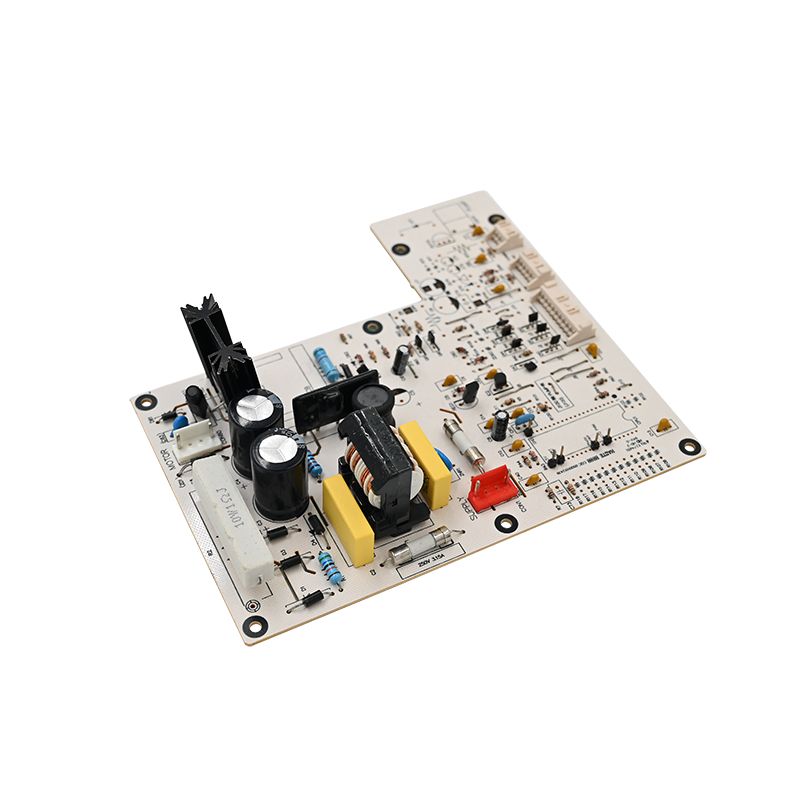

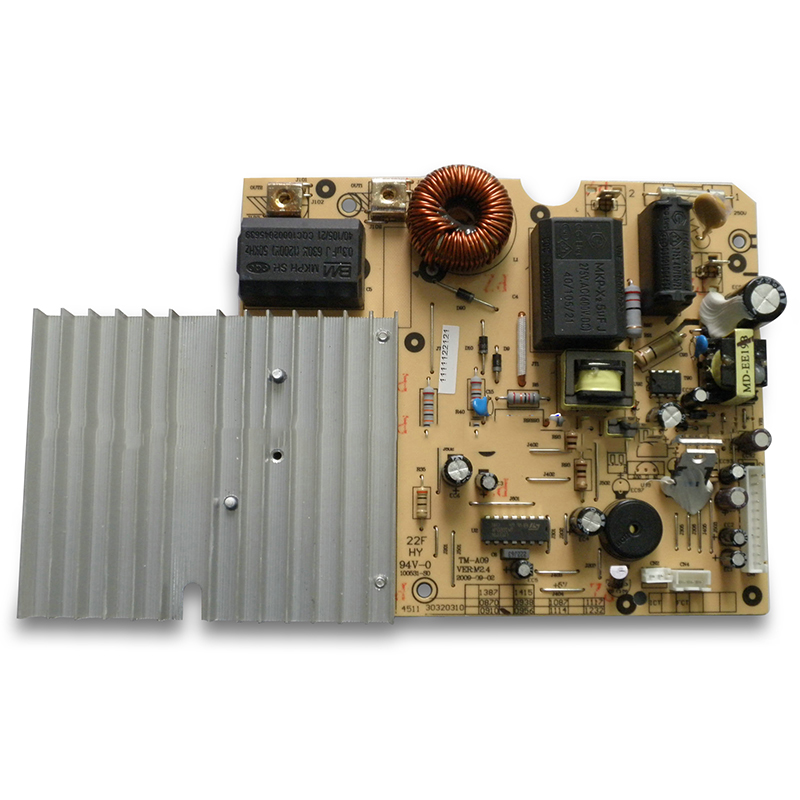

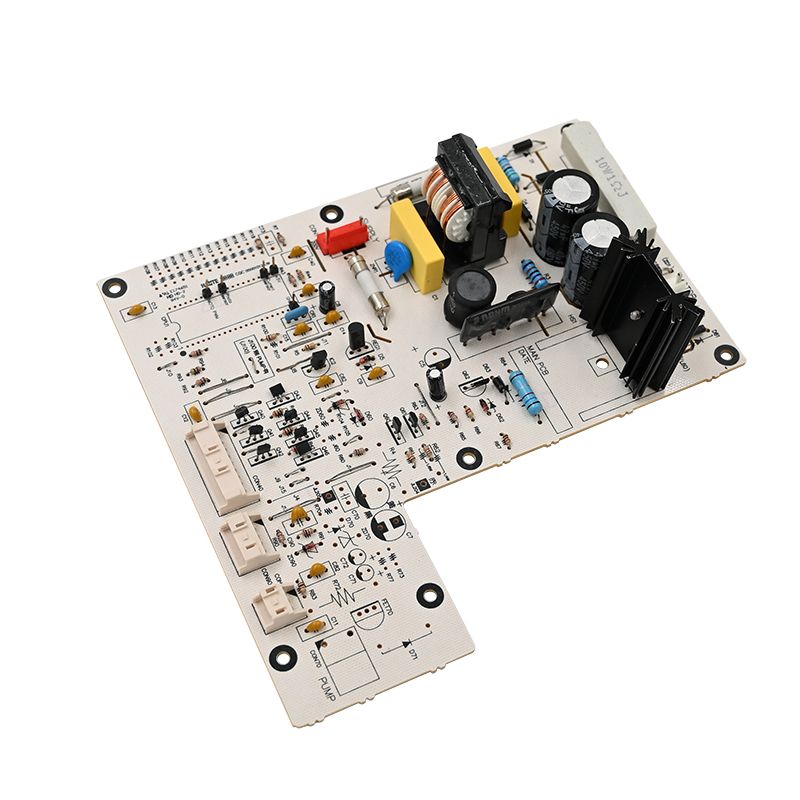

Рисоварка PCBA

Unixplore Electronics — китайская компания, которая с 2008 года занимается созданием и производством первоклассных печатных плат для рисоварки для коммерческого и бытового применения. У нас есть сертификаты по стандартам сборки печатных плат ISO9001:2015 и IPC-610E.

Модель:UE-188

Отправить запрос

Описание продукта


Что такое рисоварка PCBA?

Unixplore Electronics стремится к высокому качествуРисоварка PCBA проектирование и производство для домашнего и коммерческого применения с тех пор, как мы построили в 2011 году с сертификатом ISO9000 и стандартом сборки печатных плат IPC-610E.


Рисоварка PCBA (Сборка печатной платы) — это электронный компонент рисоварки, который состоит из печатной платы, электронных компонентов и разъемов. Он отвечает за управление различными функциями рисоварки, такими как контроль температуры, время приготовления и другие соответствующие настройки. PCBA обычно состоит из микроконтроллера, который является мозгом рисоварки, а также других компонентов, включая датчики, переключатели и реле. PCBA работает совместно с другими механическими и электрическими компонентами рисоварки, обеспечивая равномерное и идеальное приготовление риса.


Unixplore обеспечивает универсальноеПод Ключсервис для вашегоEMSиСборка печатной платыпроекты. Не стесняйтесь обращаться к нам по поводу вашего здания совета, мы можем сделать предложение в течение 24 часов после получения вашегоГербер-файлисписок спецификаций!


Рисоварка PCBA Производство

* Файл Gerber и список спецификаций, предоставленные клиентом.
* Изготовлена ​​пустая печатная плата, компоненты закуплены у нас.
* Изготовление печатной платы с полностью собранными деталями
* 100% работоспособность протестирована перед отправкой.
* Соответствует RoHS, процесс производства не содержит свинца.
* Быстрая доставка с независимым пакетом ESD.
* Комплексная услуга электронного производства для проектирования печатных плат, компоновки печатных плат, производства печатных плат, закупки компонентов, сборки печатных плат SMT и DIP, программирования микросхем, функционального тестирования, упаковки и доставки.

Unixplore PCB и возможности сборки печатных плат

Параметр Возможность
Слои 1-40 слоев
Тип сборки Сквозное отверстие (THT), поверхностный монтаж (SMT), смешанный (THT+SMT)
Минимальный размер компонента 0201(01005 Метрическая единица)
Максимальный размер компонента 2,0 x 2,0 x 0,4 дюйма (50 x 50 x 10 мм)
Типы пакетов компонентов BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP и т. д.
Минимальный шаг площадки 0,5 мм (20 мил) для QFP, QFN, 0,8 мм (32 мил) для BGA
Минимальная ширина трассы 0,10 мм (4 мил)
Минимальное удаление следов 0,10 мм (4 мил)
Минимальный размер сверла 0,15 мм (6 мил)
Максимальный размер платы 18 x 24 дюйма (457 x 610 мм)
Толщина платы От 0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм)
Материал доски CEM-3,FR-2,FR-4, High-Tg, HDI, алюминий, высокочастотный, FPC, жестко-гибкий, Rogers и т. д.
Чистота поверхности OSP, HASL, Flash Gold, ENIG, Gold Finger и т. д.
Тип паяльной пасты Свинцовый или бессвинцовый
Толщина меди 0,5 унции – 5 унций
Процесс сборки Пайка оплавлением, пайка волной, ручная пайка
Методы проверки Автоматизированный оптический контроль (АОИ), рентгеновский, визуальный контроль
Методы тестирования Функциональное испытание, испытание зонда, испытание на старение, испытание при высокой и низкой температуре
Время оборота Отбор проб: от 24 часов до 7 дней. Массовый анализ: 10–30 дней.
Стандарты сборки печатных плат ИСО9001:2015; ROHS, UL 94V0, IPC-610E класс ll

Дополнительная служба EMS Unixplore

● Служба предварительного программирования микросхем с файлом в форматешестигранник,ЭЛЬФиБИН.
● Устройство для тестирования функций рисоварки PCBA, настроенное в соответствии с требованиями клиента к испытаниям.
● Услуги по изготовлению коробок, включая изготовление форм для пластиковых и металлических корпусов и изготовление деталей.
● Конформное покрытие, включая селективное лаковое покрытие и заливку эпоксидной смолой.
● Жгут проводов и кабельная сборка.
● Сборка готового продукта, включая коробку, экран, мембранный переключатель, маркировку и индивидуальную картонную или розничную упаковку.
● Различные сторонние тесты для печатных плат доступны по запросу.
● Помощь в сертификации продукции

Процедура производства PCBA

  • Rice Cooker PCBA

    1.Автоматическая печать паяльной пастой

  • Rice Cooker PCBA

    2.печать паяльной пастой завершена

  • Rice Cooker PCBA

    3.SMT подбор и размещение

  • Rice Cooker PCBA

    4.Выбор и установка SMT завершены

  • Rice Cooker PCBA

    5.готов к пайке оплавлением

  • Rice Cooker PCBA

    6.пайка оплавлением завершена

  • Rice Cooker PCBA

    7.готов к АОИ

  • Rice Cooker PCBA

    8.Процесс проверки АОИ

  • Rice Cooker PCBA

    9.Размещение компонентов THT

  • Rice Cooker PCBA

    10.процесс пайки волной

  • Rice Cooker PCBA

    11.Сборка ТНТ завершена.

  • Rice Cooker PCBA

    12.Проверка AOI сборки THT

  • Rice Cooker PCBA

    13.программирование микросхем

  • Rice Cooker PCBA

    14.функциональный тест

  • Rice Cooker PCBA

    15.Проверка качества и ремонт

  • Rice Cooker PCBA

    16.Процесс конформного покрытия PCBA

  •  Rice Cooker PCBA

    17.ESD упаковка

  • Rice Cooker PCBA

    18.Готов к отправке


Упаковка

Для печатной платы

Rice Cooker PCBA
Rice Cooker PCBA
Для готового продукта

Rice Cooker PCBA
Rice Cooker PCBA
