Unixplore Electronics — китайская компания, которая с 2008 года занимается созданием и производством первоклассных печатных плат для косметических инструментов. Мы сертифицированы по стандартам сборки печатных плат ISO9001:2015 и IPC-610E.
С момента своего основания в 2011 году компания Unixplore Electronics занимается разработкой и производством высококачественныхPCBA для косметических инструментовв форме производства OEM и ODM.

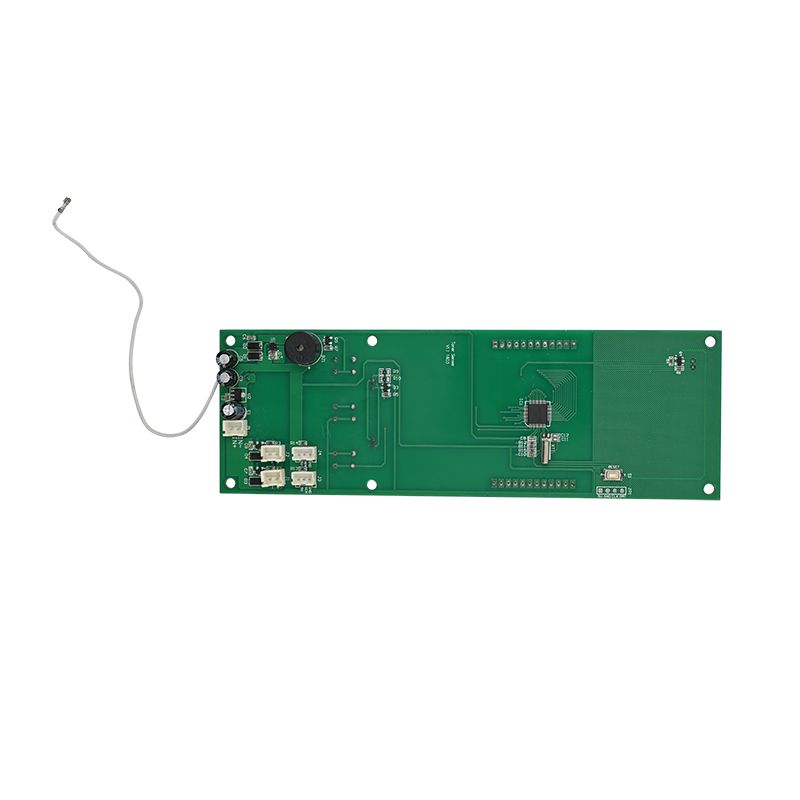

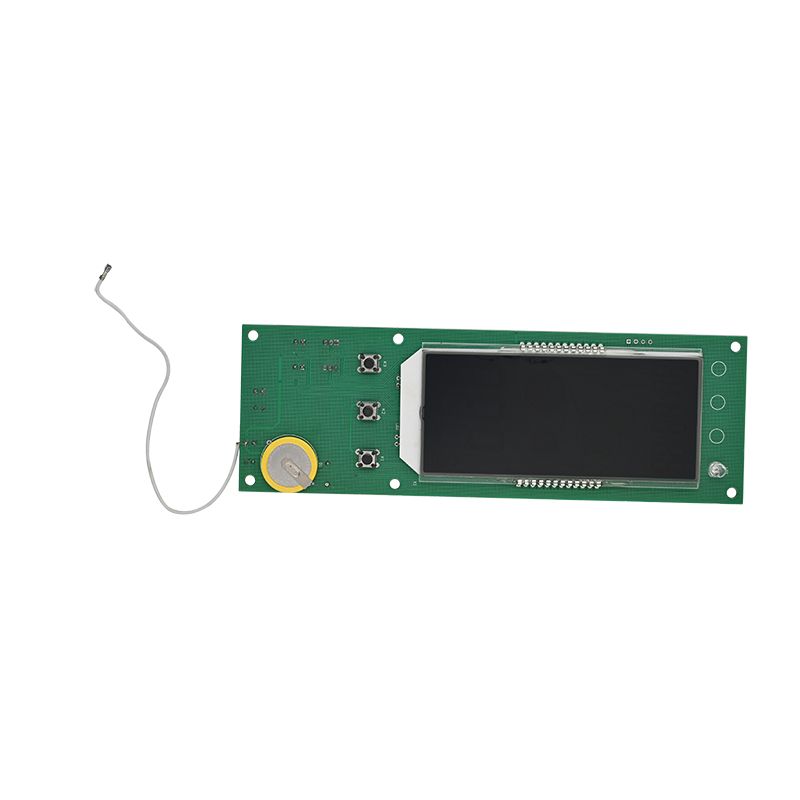

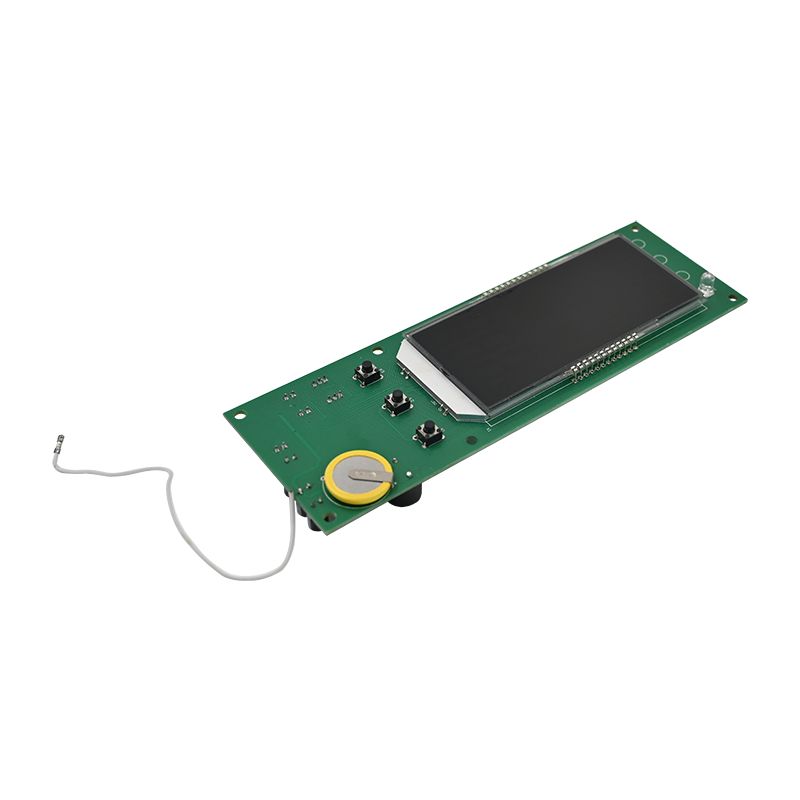

A Инструмент красоты PCBAэтосборка печатной платыиспользуется в электронных косметических устройствах. В этих устройствах используются электрические и/или электронные технологии для стимуляции, массажа или воздействия на кожу и волосы. PCBA профессионального косметического инструмента обычно включает в себя несколько компонентов, таких как микроконтроллеры, схемы управления питанием, датчики и пользовательские интерфейсы и другие.
Некоторые популярные печатные платы для косметических инструментов включают в себяультразвуковые аппараты для лица, Аппараты светодиодной светотерапии, радиочастотные устройства для подтяжки кожи, шлемы для роста волоси дажеумные зеркала. Эти PCBA предназначены для предоставления пользователю определенного типа косметических процедур неинвазивным или минимально инвазивным способом.
Печатные платы для косметических инструментов широко используются в индустрии красоты и могут быть приобретены у поставщиков или производителей электронных компонентов, которые специализируются на производстве сборок печатных плат для косметических устройств. Важно отметить, что проектирование и производство печатных плат такого типа требует передовых знаний в области электроники, поэтому, если вы планируете создать специальную печатную плату Beauty Instrument, рекомендуется обратиться за профессиональной помощью или руководством.
Parameter | Возможность |
Слои | 1-40 слоев |
Тип сборки | Сквозное отверстие (THT), поверхностный монтаж (SMT), смешанный (THT+SMT) |
Минимальный размер компонента | 0201(01005 Метрическая единица) |
Максимальный размер компонента | 2,0 x 2,0 x 0,4 дюйма (50 x 50 x 10 мм) |
Типы пакетов компонентов | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP и т. д. |
Минимальный шаг площадки | 0,5 мм (20 мил) для QFP, QFN, 0,8 мм (32 мил) для BGA |
Минимальная ширина трассы | 0,10 мм (4 мил) |
Минимальное удаление следов | 0,10 мм (4 мил) |
Минимальный размер сверла | 0,15 мм (6 мил) |
Максимальный размер платы | 18 x 24 дюйма (457 x 610 мм) |
Толщина платы | От 0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм) |
Материал доски | CEM-3,FR-2,FR-4, High-Tg, HDI, алюминий, высокочастотный, FPC, жестко-гибкий, Rogers и т. д. |
Поверхностная обработка | OSP, HASL, Flash Gold, ENIG, Gold Finger и т. д. |
Тип паяльной пасты | Свинцовый или бессвинцовый |
Толщина меди | 0,5 унции – 5 унций |
Процесс сборки | Пайка оплавлением, пайка волной, ручная пайка |
Методы проверки | Автоматизированный оптический контроль (АОИ), рентгеновский, визуальный контроль |
Методы тестирования | Функциональное испытание, испытание зонда, испытание на старение, испытание при высокой и низкой температуре |
Время выполнения работ | Отбор проб: от 24 часов до 7 дней. Массовый анализ: 10–30 дней. |
Стандарты сборки печатных плат | ИСО9001:2015; ROHS, UL 94V0, IPC-610E класс ll |
1.Автоматическая печать паяльной пастой
2.печать паяльной пастой завершена
3.SMT подбор и размещение
4.Выбор и установка SMT завершены
5.готов к пайке оплавлением
6.пайка оплавлением завершена
7.готов к АОИ
8.Процесс проверки АОИ
9.Размещение компонентов THT
10.процесс пайки волной
11.Сборка ТТ завершена.
12.Проверка AOI сборки THT
13.программирование микросхем
14.функциональный тест
15.Проверка качества и ремонт
16.Процесс конформного покрытия PCBA
17.ESD упаковка
18.Готов к отправке
