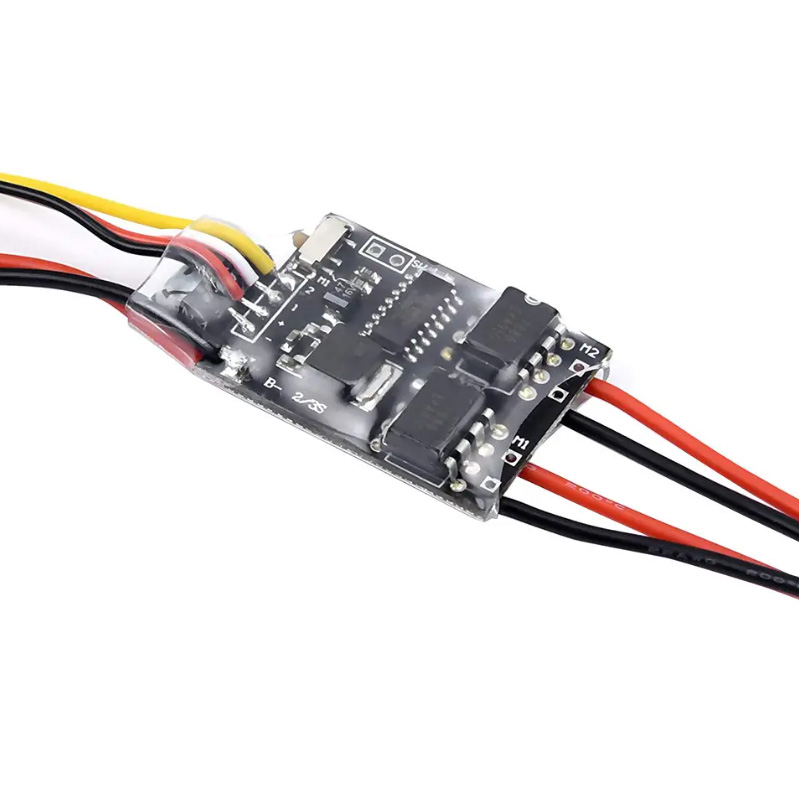

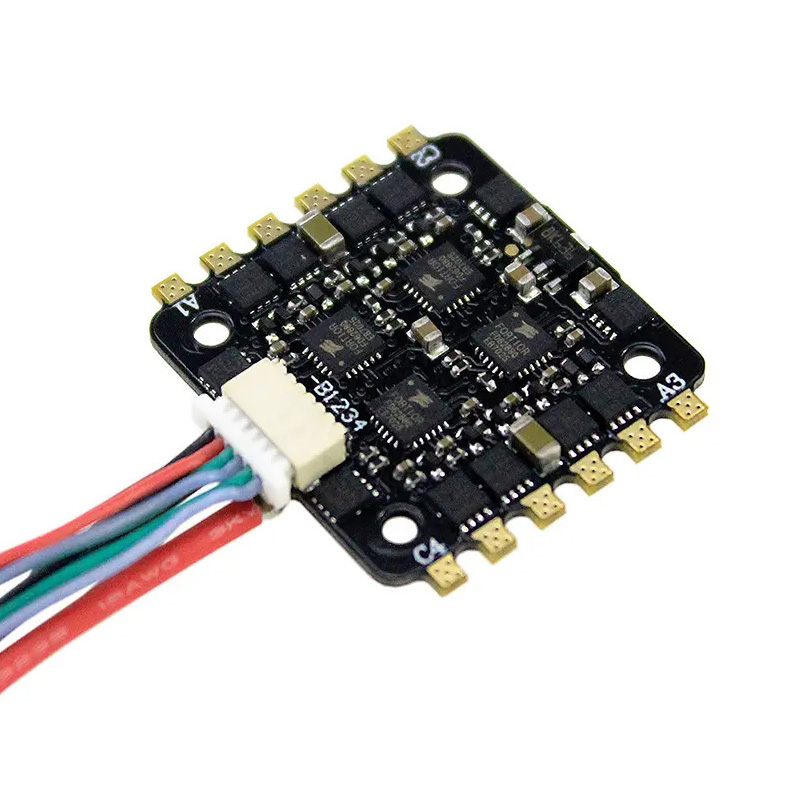

Освещение для самолетов PCBA

От навигационных огней до посадочных огней, каждая бортовая печатная плата должна безупречно работать в условиях экстремальных температурных градиентов, сильной вибрации и жестких ограничений по электромагнитным помехам. Обладая 20-летним практическим опытом в области аэрокосмической электроники и анализа отказов, Unixplore Electronics систематизировала конкретные методы проектирования, которые отделяют годные к полету сборки от заземленного оборудования, в каждом проекте, который мы реализуем.

На этой странице описаны выбор материала, управление температурным режимом, топология схемы, требования к сертификации и проверенные на практике параметры печатных плат для освещения самолетов.

Что такое PCBA для освещения самолетов?

PCBA (печатная плата в сборе) — это основной блок управления и привода как для внутренних, так и для наружных систем освещения самолета. Он должен обеспечивать стабильное регулирование мощности и логику управления навигационными огнями, стробоскопами для предотвращения столкновений, посадочными огнями и освещением салона на высоте до 55 000 футов, при температуре от -55°C до +85°C и при профилях вибрации высокой интенсивности.

В отличие от печатных плат для освещения коммерческого уровня, печатная плата для освещения авиационного класса требует превосходного управления температурным режимом, точного соответствия CTE и полного соответствия экологическим испытаниям DO-160 и испытаниям на электромагнитные помехи.

Почему Unixplore Electronics?

• 20 лет наследия анализа отказов. Наши правила проектирования основаны на посмертном анализе осветительных приборов Airbus и Boeing. Мы систематически избегаем пяти основных видов отказов, включая усталость паяных соединений, поломку МОП-транзистора и блокировку микроконтроллера.

• Комплексное производство «под ключ» — Unixplore Electronics предоставляет комплексное вертикальное решение: компоновку печатной платы, поиск компонентов, сборку SMT/DIP, функциональное тестирование и защитное покрытие. Наш завод площадью более 3000 м² обеспечивает ежемесячную производительность 150 000 готовых сборок.

• Сертификация аэрокосмического уровня. Наша фабрика сертифицирована по стандарту ISO9001:2015. Все производство строго соответствует стандартам IPC-6012 Class 3 / Aerospace и IPC-610E, гарантируя соответствие каждой печатной платы качеству, готовому к установке.

• Возможность совместного проектирования аппаратного и программного обеспечения. Используя интегрированные инструменты EDA, мы обеспечиваем плавную механическую и электрическую интеграцию, сводя к минимуму взаимодействие между печатной платой и структурными корпусами для поставки «правильно с первого раза».

Типы систем освещения самолетов

Освещение самолетов делится на отдельные категории, каждая из которых имеет уникальные требования к печатным платам:

Основные технические характеристики

Экологические требования

Характеристики входной мощности (согласно MIL-STD-704)

Выбор материала для печатной платы освещения самолета

Материал сердечника: FR4, MCPCB или углеродный композит?

Стандарт FR4 редко применяется для освещения самолетов из-за плохой теплопроводности и несоответствия КТР со светодиодными компонентами.

Рекомендации Unixplore по наружному освещению: используйте медный MCPCB или сердечник из углеродной ткани. Соответствие КТР керамическим корпусам светодиодов (6-7 ppm/°C) значительно снижает напряжение сдвига паяных соединений во время термоциклирования от -55°C до +85°C.

Выбор веса меди

Управление температурой для мощных авиационных светодиодных печатных плат

MCPCB обеспечивают примерно в 10 раз большую теплопроводность по сравнению со стандартным FR-4, что приводит к лучшему рассеиванию тепла, более высокому световому потоку и более длительному сроку службы светодиодов.

Эмпирическое правило: на каждые 10 °C снижения температуры перехода светодиода срок службы компонента удваивается.

Характеристики диэлектрического слоя

Термическая стратегия для светодиодных панелей

Для каждого мощного светодиода на печатной плате:

• Минимум 9 тепловых переходов (диаметром 0,3 мм) на светодиодную площадку.

• Заполненные и закрытые переходные отверстия, необходимые для пайки

• Расстояние между отверстиями: сетка от 1,0 до 1,2 мм.

• Допуск на пустоты: менее 25 % площади подушки, видимой при рентгеновском контроле.

Топология схемы и архитектура управления

Управление внешним освещением

В современном внешнем освещении самолетов используются программируемые светодиодные драйверы с независимым управлением каналами.

Рекомендуемая архитектура:

1. Микросхема драйвера светодиода I²C с программируемой памятью последовательности

2. Внешний каскад MOSFET для сильноточных светодиодных цепочек

3. Поддержка резервирования FMU через отдельные шины I²C

Преимущества программируемых драйверов:

• Последовательности освещения выполняются автономно после программирования.

• Для нормального режима мигания вмешательство FMU не требуется.

• Плавное ухудшение при выходе из строя одного FMU

Внутреннее освещение кабины

В системах светодиодного освещения кабины самолета обычно используются индивидуально адресуемые пары светодиод-микроконтроллер.

Гибкая печатная плата часто используется для освещения кабины, чтобы соответствовать изогнутым поверхностям фюзеляжа.

Встроенное испытательное оборудование (BITE)

Печатные платы освещения самолетов должны иметь возможности самодиагностики.

Контролируемые параметры:

• Входное напряжение и частота

• Температура

• Состояние лампы/светодиода

• Выходное напряжение и ток

Реакция УКУСА:

• Записать ошибку в энергонезависимую память

• Опционально: сбой сигнала через дискретный выход

• Продолжить работу, если это безопасно (постепенная деградация)

Электромагнитные помехи и молниезащита

Молниезащита (наружные крылья/задние фонари)

Методы смягчения электромагнитных помех

Сертификация и соответствие

Ключевые стандарты для авиационного освещения PCBA

Требования к квалификационному тестированию

Часто задаваемые вопросы о PCBA для освещения самолетов

В1: В чем разница между печатными платами с алюминиевым и медным сердечником для наружного освещения самолетов?

Выбор между печатной платой с алюминиевым или медным сердечником напрямую влияет на тепловые характеристики, вес и надежность внешнего освещения самолета.

Алюминиевый MCPCB:

• Теплопроводность: 138-238 Вт/м·К.

• Плотность: 2,70 г/см³ (легкий вес)

• КТР: 23-25 ​​частей на миллион/°C

• Стоимость: на 30-50% ниже меди

Медь MCPCB:

• Теплопроводность: 390-401 Вт/м·К (приблизительно вдвое выше алюминия)

• Плотность: 8,96 г/см³ (в 3,3 раза тяжелее)

• КТР: 16–17 ppm/°C (лучше соответствует светодиодным компонентам при 6–7 ppm/°C)

• Превосходное качество при максимальной плотности мощности (>2 Вт/см²)

Матрица решений для применения в самолетах:

Для экстремальных условий: Печатные платы с сердечником из углеродной ткани обеспечивают теплопроводность XY 175–300 Вт/м·К с КТР всего 4–6,5 частей на миллион/°C, что близко соответствует керамическим корпусам светодиодов. Это сводит к минимуму термическое напряжение во время быстрых температурных циклов от -55°C до +85°C.

Вопрос 2. Как спроектировать переменный ток частотой 400 Гц, используемый в системах освещения салона самолета?

Для освещения кабины самолета часто используется напряжение 115 В переменного тока с частотой 400 Гц, а не 50/60 Гц, как в зданиях. Это создает уникальные требования к дизайну.

Задача проектирования 400 Гц: Стандартные источники питания, рассчитанные на частоту 50/60 Гц, будут перегреваться или выходить из строя при частоте 400 Гц из-за потерь в сердечнике трансформаторов и магнитных компонентов.

Необходимые изменения конструкции печатной платы:

Контрольный список проектирования печатной платы 400 Гц:

1. Проверьте номинальную частоту компонентов. Трансформаторы и индукторы должны работать на частоте 400 Гц.

2. Измерьте пусковой ток: системы с частотой 400 Гц часто имеют более высокий пусковой ток, чем модели с частотой 50/60 Гц.

3. Испытание с использованием авиационного источника питания. Используйте источник частотой 400 Гц, а не стендовый источник питания.

4. Проверьте синхронизацию. Многие системы требуют регулировки яркости с синхронизацией по частоте.

Вопрос 3. Каковы наиболее распространенные виды отказов печатной платы освещения самолета и как их предотвратить?

Согласно анализу отказов осветительных приборов Airbus и Boeing, эти пять видов отказов преобладают.

Вид отказа 1: отказ трансформатора (цепь зажигания/пуска)

Профилактика:

• Укажите трансформаторы с достаточным тепловым запасом

• Убедитесь, что посадочный материал выдерживает температуру от -55°C до +125°C.

• Проверьте правильность вторичного напряжения под нагрузкой.

Вид отказа 2: пробой МОП-транзистора в цепях переключения.

Профилактика:

• Используйте МОП-транзисторы, рассчитанные как минимум на удвоенное рабочее напряжение.

• Добавьте резисторы затвора (от 10 до 100 Ом), чтобы ограничить ток.

• Включите снабберные цепи через коммутационные узлы.

• Снижение номинальных характеристик в зависимости от температуры (используйте детали, рассчитанные на температуру соединения 150°C)

Вид отказа 3: отказ дросселя в резонансных цепях.

Профилактика:

• Укажите дроссели с изоляцией класса UL

• Убедитесь, что номинальный ток превышает пиковый рабочий ток.

• Добавьте термопредохранитель последовательно для критических цепей.

Режим отказа 4: Сброс или блокировка микроконтроллера.

Профилактика:

• Используйте специальную микросхему контроля напряжения (не сброс RC)

• Убедитесь, что время сброса соответствует требованиям таблицы данных.

• Добавьте сторожевой таймер для восстановления после отключения электроэнергии.

Вид отказа 5: Усталость паяного соединения в результате термоциклирования.

Предотвращение посредством конструкции печатной платы:

• Используйте материалы, соответствующие CTE – медный сердечник (16–17 ppm/°C) лучше, чем алюминиевый (23–25 ppm/°C) в сочетании с керамическими светодиодами (6–7 ppm/°C).

• Добавьте клейкое соединение – под крупные компоненты нанесите эпоксидный или силиконовый клей.

• Оптимизация геометрии колодок – используйте каплевидные подушки и кольцевые кольца большего размера на компонентах со сквозными отверстиями.

• Рассмотрите заливку. При наружных сборках герметик смягчает термомеханические напряжения.

Комплексное тестирование: Перед одобрением полета печатная плата должна пройти термоциклирование DO-160:

• Минимум 500 циклов для внутренних работ

• 1000+ циклов для наружных работ

• Диапазон температур соответствует фактическому месту установки

Резюме: Контрольный список проектирования печатной платы освещения самолета

Правильно спроектированная печатная плата освещения самолета работает непрерывно в течение более 50 000 часов полета без доступа к техническому обслуживанию. Комбинация терморегулирования MCPCB, программируемых драйверов светодиодов и квалификационных испытаний DO-160 обеспечивает надежность, необходимую для авиации.
