Имея 20-летний опыт работы в сфере бытовой электроники и производства печатных плат, я рассмотрел тысячи сборок потолочных светильников. В этом руководстве рассматриваются выбор материала, управление температурным режимом, топологии драйверов и требования соответствия, специфичные для конструкции печатной платы потолочного светильника.

Что должен делать потолочный светильник PCBA

Потолочный светильник PCBA (сборка печатной платы) управляет и питает светодиодный источник света. В отличие от голой печатной платы, печатная плата включает в себя все компоненты, припаянные к плате: светодиоды, драйверы, резисторы, конденсаторы и разъемы.

Основные функции потолочного светильника PCBА:

- Преобразование переменного тока в постоянный (если встроен драйвер):Преобразует 110–277 В переменного тока в постоянный ток низкого напряжения для светодиодов.

- Регулирование постоянного тока:Поддерживает стабильный ток светодиодов, несмотря на колебания входного напряжения

- Управление температурой:Отводит тепло от соединений светодиодов, предотвращая преждевременный выход из строя.

- Управление затемнением (опция):Интерфейсы с настенными диммерами (0–10 В, триак или ШИМ)

Отличие от голой платы:На голой печатной плате есть медные дорожки и площадки, но нет компонентов. PCBA полностью собрана и готова к установке в светильник.

Основные технические характеристики

Параметры входной мощности

ПараметрСтандартный диапазонВысокопроизводительный диапазонВходное напряжение (переменный ток) 110–120 В (США) или 220–240 В (ЕС) 90–277 В (универсальный) Входная частота 50/60 Гц 50/60 Гц Коэффициент мощности (PF)>0,70 (потребительский)>0,90 (коммерческий)Общий коэффициент гармонических искажений (THD)<20%<15% (Требование DLC)Защита от перенапряжения1 кВ (базовая)2–4 кВ (коммерческая)

Требования к коэффициенту мощности и THD согласно стандартам Energy Star и DLC.

Характеристики светодиодного выхода

ПараметрНизкая мощностьСредняя мощностьВысокая мощностьОбщая светоотдача800-1500 лм (заменяет лампу накаливания 60 Вт)1500-3000 лм3000-5000 лм+Количество светодиодов18-4848-100100-200+Ток светодиода50-150 мА150-300 мА300-700 mОбщая мощность8-15Вт15-30Вт30-60Вт

Физические характеристики

ПараметрFR4 СтандартАлюминий MCPCBФорма платыКруглый, квадратный или нестандартныйКруглый, квадратный или нестандартныйДиаметр (типичный круглый)100–300 мм100–300 ммВес меди1 унция (сигнал), 2 унции (мощность)1–2 унцииКоличество слоев2 слоя (наиболее распространенные)1–2 слояТеплопроводность0,3–0,5 Вт/м·K1–9 Вт/м·К

Выбор материала печатной платы: FR4 или алюминий MCPCB

Выбор между FR4 и алюминиевым MCPCB (плата с металлическим сердечником) является наиболее важным решением при проектировании печатной платы потолочного освещения.

Сравнительная таблица

ХарактеристикиFR4 PCBAАлюминий MCPCBТеплопроводностьНизкая (0,3–0,5 Вт/м·К)От хорошей до отличной (1–9 Вт/м·К)ВесЛегкийУмеренныйСтоимость (малый объем)НижнийУмеренный (на 30–50% выше, чем у FR4)Срок службы светодиода при токе 150 мА30 000–40 000 часов50 000+ часов Лучшее применениеНизкая мощность (<12 Вт), сменная лампочкаПотолочные светильники средней и высокой мощности

Матрица решений

Мощность потолочного светильникаРекомендуемый материал печатной платыПричина 5–12 Вт (маленький монтаж заподлицо)FR4 (2 слоя) Низкая стоимость, приемлемое тепло 12–25 Вт (стандартный потолок) Алюминиевый MCPCB (1–2 Вт/м·К) Критическое регулирование температуры 25–50 Вт (большие панели) Высокопроизводительный алюминий (3–5 Вт/м·К) Предотвращает перегрев светодиодов50 Вт+ (коммерческий)Алюминиевый сердечник премиум-класса (5-9 Вт/м·К) или медный сердечникОбязательно для надежности

Эмпирическое правило:Для потолочных светильников мощностью более 15 Вт используйте алюминиевый MCPCB. FR4 приведет к преждевременному выходу из строя светодиодов из-за перегрева.

Топология драйвера для потолочного освещения PCBA

В печатных платах потолочных светильников используются две основные архитектуры драйверов: встроенная (компоненты на одной плате) или удаленная (отдельная плата драйвера).

Интегрированный и удаленный драйвер

АспектИнтегрированный драйвер (COB или линейный)Удаленный драйвер (отдельная плата)Расположение драйвераНа той же печатной плате, что и светодиодыОтдельная плата, подключаемая проводамиТипичная мощность5Вт-25Вт15Вт-100Вт+Эффективность80-88%85-93%Производительность мерцанияМожет быть плохой при использовании простых линейных драйверовОтлично при правильной фильтрацииСовместимость с затемнениемОграничено (только триак)Широкий (0–10 В, триак, DALI)СтоимостьНиже (одна плата)Выше (две платы)Наилучший вариант для недорогих светильников без затемненияКоммерческие, с регулируемой яркостью, высокой мощности

Постоянный ток против постоянного напряжения

Тип драйвераНаилучшие преимуществаДостоинстваНедостаткиПостоянный ток (CC)Светодиодные цепочки с прямым приводомПроще, меньше компонентовКоличество светодиодов должно соответствовать напряжению драйвераПостоянное напряжение (CV)Модульные светильники с несколькими платамиСтандарт 12 В/24 В, легко расширяется Требуются отдельные токоограничивающие резисторы

Рекомендация для потолочного светильника PCBА:Используйте топологию драйвера постоянного тока для интегрированных проектов. Он обеспечивает стабильный ток светодиода без дополнительных резисторов.

Управление температурой для потолочного освещения PCBA

Тепло является основным врагом срока службы светодиодов. На каждые 10°C снижения температуры перехода светодиодов срок службы удваивается.

Проектирование теплового пути

Тепловой путь для потолочного светильника PCBA следует следующей последовательности:

Соединение светодиодов → термопрокладка для светодиодов → медь PCBA → диэлектрический слой (MCPCB) → алюминиевое основание → корпус светильника → воздух в помещении

Самое слабое звено:Диэлектрический слой (изоляция между медной цепью и алюминиевым основанием). Стандартный диэлектрик имеет проводимость 1-3 Вт/м·К. Диэлектрик премиум-класса достигает 5-9 Вт/м·К.

Правила проектирования светодиодной площадки

Элемент конструкцииТребованияТермические переходы под светодиод9-12 переходных отверстий (диаметром 0,3 мм) на один мощный светодиод. Заполнение переходовЗаполнено и закрыто (позволяет паять сверху)Размер медной площадкиМинимум 2 размера термопрокладки для светодиодовПокрытие припоем80-90% площади термопрокладки (рентгеновский контроль)Допуск на пустотыМаксимум 25% площади площадки

Термическая проверка

Производственный тест:После сборки включите потолочный светильник на полную мощность на 1 час. Измерьте температуру на светодиодных площадках с помощью инфракрасной камеры.

Температура (светодиодная панель)КлассОжидаемый срок службы<50°CОтлично70 000+ часов50–60 °CХорошо50 000–70 000 часов60–70°CПриемлемо30 000–50 000 часов>70°CРиск отказа<20 000 часов

Правила компоновки печатной платы для потолочного освещения PCBA

Правило 1: Симметричное размещение светодиодов

Размещайте светодиоды равномерно по печатной плате, чтобы избежать перегрева и обеспечить равномерное распределение света. Для круглых потолочных светильников:

- Расположите светодиоды концентрическими кругами.

- Равное расстояние между соседними светодиодами

- Поддерживайте постоянное расстояние от края доски.

Правило 2: Короткие сильноточные следы

Сильноточные дорожки (питание светодиода и земля) должны быть как можно короче и шире. Рассчитайте необходимую ширину:

Для меди на 2 унции повышение температуры на 20°C:

- Ширина (мил) = ток (А) × 35

Пример: кривая 300 мА (0,3 А) → 0,3 × 35 = минимум 10,5 мил (0,27 мм).

Добавьте 50% запас прочности:Используйте 16 мил (0,4 мм) для дорожек 300 мА.

Правило 3: Отдельные секции переменного и постоянного тока

Если на печатной плате имеется встроенный преобразователь переменного тока в постоянный:

- Держите вход переменного тока (высокое напряжение) на одном краю платы.

- Поддерживайте расстояние утечки 3 мм между цепями переменного и постоянного тока низкого напряжения.

- Используйте физический слот или ров в печатной плате, если места мало.

Правило 4: Медная заливка для заземления

Используйте сплошную медную заливку на верхнем слое (для MCPCB, слое схемы) для возврата светодиодов. Это уменьшает падение напряжения и улучшает распространение тепла.

Правило 5: Распределение мощности по последовательному соединению

Для более длинных потолочных светильников (линейных или прямоугольных) прокладывайте линии питания как центральную шину, а не питайте светодиоды от конца предыдущей цепочки.

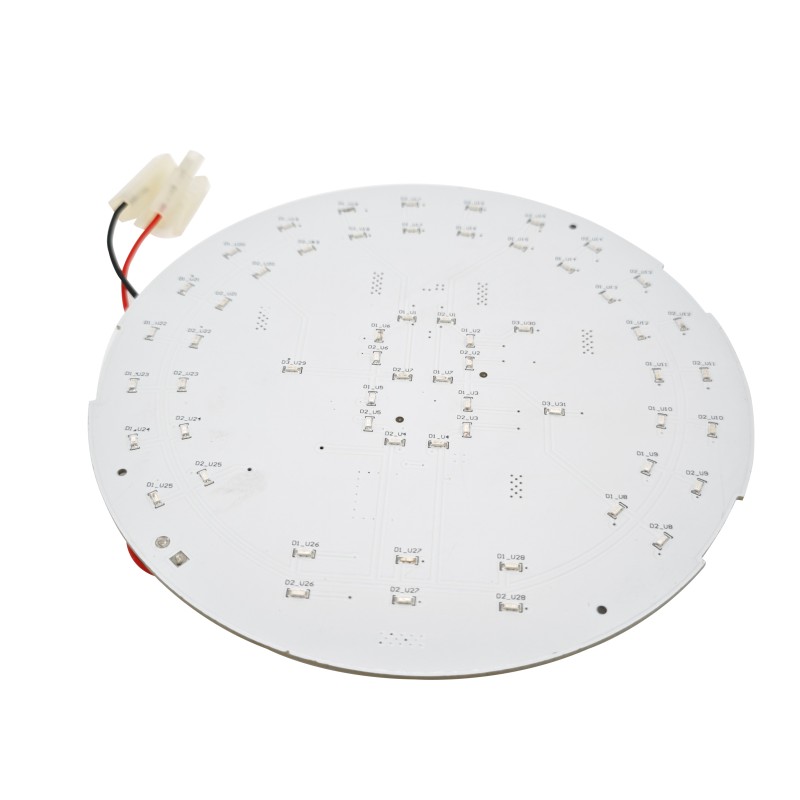

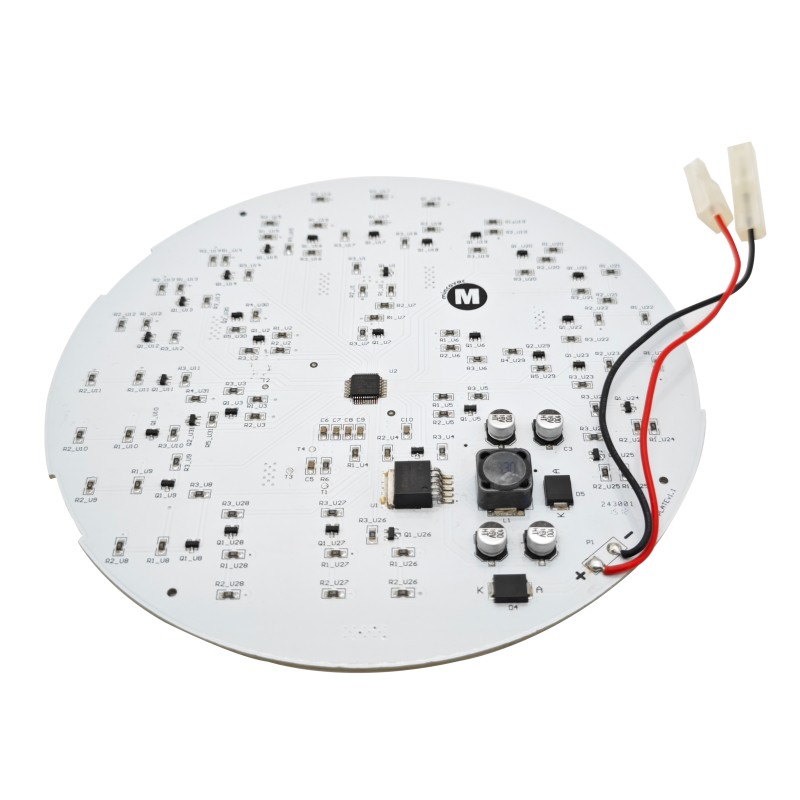

Пример компоновки печатной платы потолочного светильника (круглый)

Типичный круглый потолочный светильник PCBA (диаметр 150 мм, 36 светодиодов) имеет следующий набор слоев:

СлойФункцияМедный весВерхний (слой схемы)Светодиодные площадки, дорожки, компоненты драйвера2 унцииДиэлектрический слойЭлектрическая изоляция75–100 мкмАлюминиевое основаниеРаспространение тепла и механическая опора Толщина 1,6 ммНиз (опционально)Вторичные компоненты или только паяльная маскаН/Д

Мерцание и затемнение

Причины мерцания

Мерцание светодиода возникает, когда выходной ток драйвера имеет значительные пульсации. Распространенные причины:

- Недостаточная выходная емкостьв драйвере

- Плохая совместимость с диммером TRIAC.(передовые диммеры с емкостной нагрузкой)

- Низкочастотное ШИМ-регулирование яркости(<1 кГц)

Показатели мерцания

ПоказательХорошоПриемлемоПлохоПроцент мерцания (100 Гц)<10%10–30%>30%Индекс мерцания<0,10,1–0,3>0,3Частота мерцания>1 кГц100–1000 Гц<100 Гц

Методы уменьшения мерцания

ТехникаЭффектСтоимостьДобавьте выходной конденсатор большой емкости (100–470 мкФ)Уменьшает пульсации 100–120 ГцНизкий (0,10–0,30 долл. США)Увеличьте частоту регулировки яркости ШИМ до >4 кГцУстраняет видимое мерцаниеНет (смена прошивки)Используйте топологию обратного хода с высоким коэффициентом мощности или повышающе-понижающую топологиюЛучшее регулирование напряженияУмеренный (0,50–1,00 долл. США)

Соответствие и сертификация

Требуемые сертификаты по рынку

Требования к рыночной сертификацииUSAUL 1598 или UL 8750Безопасность светодиодных светильниковКанадаCSA C22.2 № 250.0Безопасность осветительных приборовEUCE (включая LVD, EMC, RoHS)Безопасность, выбросы, опасные веществаГлобальный стандартIEC 62031Светодиодные модули для общего освещенияЭнергоэффективность (США)Energy Star или DLCRe Право на скидку, коммунальные требования

Общие тесты на соответствие

ИспытаниеСтандартКритерииДиэлектрическая прочность (hipot)UL 87501500 В переменного тока в течение 1 минуты, без пробоев. Непрерывность заземленияUL 8750<0,1 Ом между клеммой заземления и открытым металломЭМП (проводящие и излучаемые) FCC Часть 15 (США) или EN 55015 (ЕС) Ниже установленных пределов Коэффициент мощности и THD Energy StarPF >0,90, THD <20% для коммерческого использования

Потолочный светильник PCBA: часто задаваемые вопросы

В1: Могу ли я использовать одну и ту же печатную плату потолочного светильника для коммерческих приложений с напряжением 120 В и 277 В?

А:Нет, не без универсального драйвера ввода. Вот техническая разбивка:

PCBA, разработанная специально для напряжения 120 В переменного тока, использует компоненты, рассчитанные на напряжение шины постоянного тока примерно 200 В (после выпрямления). При напряжении 277 В переменного тока выпрямленное напряжение шины постоянного тока составляет примерно 390 В постоянного тока. Это превышает номинальное напряжение стандартных конденсаторов, МОП-транзисторов и диодов, рассчитанных на напряжение 120 В.

Требования к снижению номинального напряжения компонентов:

Компонент Номинальное значение 120 В Требуемое номинальное значение 277 В Входной конденсатор 200 В 400–450 ВМОП-транзистор 250–300 В 500–600 В Выпрямительные диоды 200 В 400 В Расстояние утечки 1,5 мм3,0 мм

Если вам нужна одна печатная плата для обоих напряжений:

- Укажитеуниверсальный драйвер вводаноминальное напряжение 90–277 В переменного тока

- Используйте компоненты, рассчитанные на напряжение шины постоянного тока минимум 400 В.

- Рассчитать путь утечки на печатной плате с учетом 3 мм между линиями переменного тока и низковольтными участками.

- Ожидайте повышения стоимости компонентов на 10–20 %.

Альтернатива:Создайте два варианта печатной платы — один на 120 В (более низкая стоимость) и один на 277 В (более высокое номинальное напряжение). Это обычное явление в производстве коммерческого освещения.

Вопрос 2: Как обеспечить правильную работу моего потолочного светильника PCBA с настенным диммером TRIAC?

А:Совместимость диммеров TRIAC является распространенной проблемой для проектировщиков потолочных светильников PCBA. Вот инженерный подход:

Проблема:Диммеры TRIAC предназначены для ламп накаливания (резистивная нагрузка). Светодиоды представляют собой реактивную нагрузку, которая может привести к пропуску зажигания в симисторе, что приведет к мерцанию, миганию или неспособности снизить яркость ниже 30%.

Решение 1. Пропускной резистор (пассивный):
Добавьте предохранительный резистор (10–50 кОм, 1–2 Вт) на вход переменного тока. Это потребляет достаточный ток (5–15 мА), чтобы поддерживать правильную проводимость симистора в течение каждого полупериода.

Результат:Улучшает затемнение нижних частот (обычно минимум 10–15%). Добавляет 1-2 Вт потерь в режиме ожидания.

Решение 2. Активный контур прокачки (предпочтительно):
Активный предохранитель (управляемый ИС) потребляет ток только тогда, когда в противном случае симистор мог бы дать сбой. Потери эффективности близки к нулю.

Решение 3. Укажите микросхему драйвера регулировки яркости TRIAC:
Многие коммерческие микросхемы драйверов светодиодов оснащены встроенным триаком для обнаружения затемнения и управления утечкой. Примеры включают в себя:

- ТИ LM3447(Светодиодный драйвер с регулируемой яркостью TRIAC)

- МПС МП4030(Триаковый диммирующий регулятор первичной стороны)

Требование к тестированию:Проверьте совместимость диммирования как минимум с 5 различными моделями диммеров TRIAC (Lutron, Leviton, Legrand). Диммеры существенно различаются по требованиям к току удержания.

Знак неисправности поля:Если потолочный светильник мерцает или мигает при яркости ниже 50 %, контур прокачки неисправен.

Вопрос 3: Каковы наиболее распространенные проблемы с качеством при производстве печатных плат потолочных светильников?

А:По данным тысяч производственных проверок, эти пять дефектов составляют более 80% проблем с качеством печатных плат потолочных светильников.

ДефектЧастотаОсновная причинаМетод обнаруженияСтоимость доработкиЗагрязнение светодиодов1–5%Неравномерный объем паяльной пасты на контактных площадках светодиодовAOIВысокий (светодиоды повреждены)Пустоты при припое под светодиодамиОбычныйЗахваченные флюсовые газы во время оплавленияРентгеновский контрольНет (допустимо количество пустых мест менее 25%)Обратная полярность светодиодов0,5–2%Ошибка подачи или размещенияВизуальный или AOI (цвет/маркировка)Очень высокий (лом) Плата) Холодная пайка на драйвере IC1-3% Недостаточная температура оплавленияAOI или ручная проверкаСредняя (возможна доработка) Недостаточное количество термопасты (MCPCB)5-10% Непоследовательное применение Испытание на растяжение или тепловизионное изображение Низкое (добавьте пасту)

Стратегии профилактики:

Светодиодное надгробие:

- Используйте отверстия трафарета, которые немного больше, чем светодиодные площадки (соотношение 1:1,1).

- Убедитесь, что профиль оплавления имеет время на 60-90 секунд выше ликвидуса (TAL).

Светодиоды обратной полярности:

- Используйте светодиоды с четкой маркировкой полярности (анод/катод).

- Внедрить автоматизированный оптический контроль (AOI) с проверкой полярности.

- Выполните 100% проверку полярности на летающем зонде или ногтевом ложе.

Холодная пайка:

- Проверьте пиковую температуру оплавления (245–260°C для бессвинцового SAC305).

- Ежедневно контролируйте профиль печи с помощью профилировщика (а не только один раз за партию)

Недостаточное количество термопасты (MCPCB на радиаторе):

- Используйте трафаретную или трафаретную печать для термопасты (не наносите вручную)

- Целевая толщина пасты 0,3-0,5 мм.

- Проверьте покрытие после монтажа (термопаста должна слегка выдавливать края)

Контрольный список контроля качества для проверки входных потолочных светильников PCBА:

Объект проверкиМетодКритерии приемкиПолярность светодиодаВизуально или AOI100% правильнаяПаяные соединения (силовые компоненты)AOINНет перемычек, нет недостаточной пайкиНедостаток припоя на светодиодеРентген (образец 5-10%)<25% на контактную площадкуТермопастаВизуально (выдавливание края)Видимый во всех точках крепленияЭлектрические испытанияЛетающий зонд или ложе гвоздейРазомкнут/закорочены, проверка прямого напряжения светодиода

Контрольный список производства потолочного светильника PCBA

Этап производстваТребованиеВерификацияВходной контроль печатной платыОтсутствие коробления, правильная толщина, видимая отделка ENIGВизуальные и измерительные измеренияПечать паяльной пастыТолщина трафарета 0,1–0,12 мм, выравнивание апертуры ±0,05 ммSPI (проверка паяльной пасты)Размещение светодиода по принципу «выбор и размещение» Точность ±0,05 ммАОИ после размещенияПайка оплавлениемПик 245–260 °C, TAL 60–90 секунд Данные профиля на партию Нанесение термопасты Толщина 0,3-0,5 мм, полное покрытие Проверка веса + визуальный монтаж Монтаж радиатора Равномерное давление, без зазоров Спецификация момента затяжки винтов Электрические испытания Разомкнуто/закорочено, полярность светодиодов, измерение тока Автоматизированное испытательное приспособление

Резюме: Контрольный список PCBA для потолочного освещения хорошего качества

Качественный потолочный светильник PCBA сочетает в себе стоимость, тепловые характеристики и соответствие требованиям. Для стандартных бытовых светильников (15–25 Вт) алюминиевый MCPCB с медью толщиной 2 унции, драйвером постоянного тока и светодиодной площадкой при температуре ниже 60 ° C стабильно обеспечивает срок службы более 50 000 часов. Для коммерческих светильников с регулируемой яркостью добавьте TRIAC-совместимые микросхемы драйверов и схемы стравливания. Наиболее распространенные производственные дефекты — надгробие светодиодов, обратная полярность и холодные соединения — можно предотвратить с помощью AOI-контроля и контролируемых профилей оплавления.

Элемент дизайна	Требование
Материал печатной платы	Алюминиевый MCPCB для >15 Вт; FR4 приемлем для <12 Вт
Медная масса	2 унции для следов силы; 1 унция для сигнала
Управление температурным режимом	9+ тепловых переходов на светодиод; Температура светодиодной панели <60°C при полной нагрузке
Топология драйвера	Постоянный ток (встроенный или дистанционный)
Контроль мерцания	Выходная емкость 100-470мкФ; ШИМ-регулирование >4 кГц, если используется
Совместимость с затемнением	Схема прокачки симистора; специальная микросхема регулировки яркости для достижения наилучших результатов
Номинальное напряжение	Компоненты, рассчитанные на максимальное входное напряжение (120 В или 277 В или универсальное)
Сертификаты	UL или CE в зависимости от целевого рынка; Energy Star для рекламы
Производственный контроль	AOI (полярность светодиодов, паяные соединения), рентген (пустоты), электрические испытания
