Как сделать надежный фонарь для посадки растений на печатной плате
Посадочные светильники (светодиодные светильники для садоводства) работают в сложных условиях: 12-16 часов непрерывной ежедневной работы, высокая влажность (60-90% относительной влажности) и значительная термическая нагрузка. PCBA является основой всего устройства: выход из строя здесь означает потерю урожая и бесполезную трату энергии.
Имея 20-летний опыт работы в области силовой электроники и производства печатных плат в промышленном и сельскохозяйственном секторах, я проанализировал сотни сбоев в полях освещения. В этом руководстве рассматриваются выбор материалов, управление температурным режимом, проектирование спектра и проверенные параметры надежности для установки легких печатных плат.

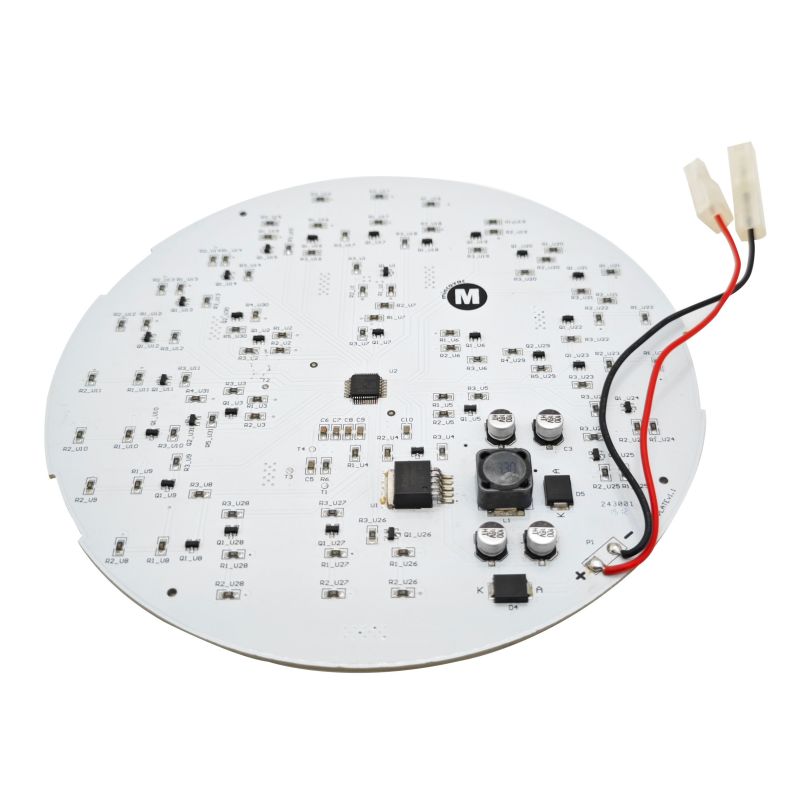

Что должна делать PCBA с посадочным освещением
Свет для посадки PCBA поддерживает фотосинтез растений посредством искусственного света. В отличие от стандартного освещения, PCBA для садоводства должен обеспечивать определенные длины волн (красный для цветения, синий для вегетативного роста), обеспечивая при этом непрерывную работу на высокой мощности.
Основные функции посадочного света PCBА:
- Управление спектральным выходом:Управляет светодиодными чипами с точными длинами волн (660 нм красного, 450 нм синего) с отклонением ≤±5 нм.
- Тепловое рассеяние:Отводит тепло от соединений светодиодов, предотвращая преждевременное снижение светового потока.
- Регулировка мощности:Преобразует вход переменного тока (85–265 В) или вход постоянного тока (12–52 В) в стабильный постоянный ток для светодиодных цепочек.
- Защита окружающей среды:Выдерживает тепличную влажность и перепады температур.
Ключевое отличие от стандартной светодиодной печатной платы:Легкие печатные платы для посева требуют более высокой плотности мощности (от 40 до 200 Вт+ на плату) и специальной настройки спектра для разных типов культур.
Основные технические характеристики
Спектральные требования по этапам роста
Стадия ростаДоминантная длина волныТипичное соотношение красный:синийПрименениеВегетативный (листья/стебли)450нм (синий)от 3:1 до 4:1Салат, травы, листовая зеленьЦветение/плодоношение660нм (красный)от 5:1 до 9:1Помидоры, перец, конопляПолный спектр400-700нм + белыйПеременныйДополнительное освещение в теплице
На основе действующих стандартов на светодиоды для садоводства и спецификаций производителей.
Электрические и силовые характеристики
ПараметрНизкая мощность (домашняя/сделай сам)Средняя мощность (коммерческая)Высокая мощность (вертикальная ферма)Общая мощность10Вт-40Вт40Вт-120Вт120Вт-300Вт+Входное напряжение12В-24В постоянного тока 45-52В постоянного тока 48В постоянного или переменного тока 85-265ВТок светодиода на Канал350мА-700мА700мА-1500мА1500мА-2800мАОтклонение тока±5%±2%±1%КПД преобразования мощности>85%>90%>93%
Диапазоны мощности взяты из спецификаций PCBA для коммерческих светильников для посадок.
Физические и тепловые характеристики
ПараметрFR4 СтандартАлюминий MCPCBCМедь MCPCBТеплопроводность0,3-0,5 Вт/м·K1-9 Вт/м·K200-400 Вт/м·KВес меди1 унция1-2 унции2-3 унции Количество слоев2-4 слоя1-2 слоя1-2 слояМаксимальная рабочая температура130°C (Tg)Поверхность 60°CПоверхность 70°CТипичный ПрименениеНизкая мощность (<30 Вт)Большинство коммерческих светильниковОчень высокая мощность
На основе стандартов производства печатных плат для садоводства.
Выбор материала печатной платы: решающее значение для надежности
Выбор материала печатной платы напрямую определяет срок службы и производительность светильника.

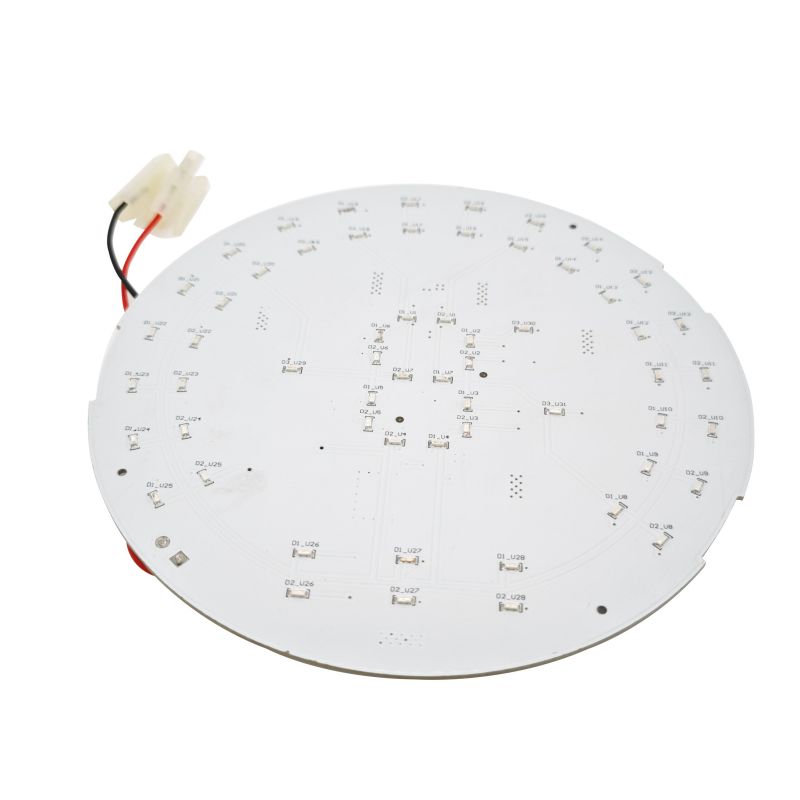

Алюминиевый MCPCB (наиболее распространенный для посадочных светильников)
Алюминиевые MCPCB составляют более 80% коммерческих легких PCBA для посадок. Они предлагают лучший баланс тепловых характеристик и стоимости.
ПараметрСтандартный алюминийВысокопроизводительный алюминийТепловая проводимость1-3 Вт/м·K5-9 Вт/м·К Толщина диэлектрического слоя 50-100 мкм75-150 мкм Напряжение пробоя2-3 кВ3-5 кВСтоимость за м² (оптом)~30–50 долл. США
Когда выбирать алюминий:Большинство коммерческих светильников для растений мощностью от 40 до 200 Вт. Алюминиевой печатной платы мощностью 1–3 Вт/м·К достаточно для стандартной плотности светодиодов.
FR4 (экономичный или маломощный)
Платы освещения для посадки растений FR4 подходят только для:
- Маломощные светильники до 30 Вт.
- Конструкции с внешними радиаторами
- Краткосрочные заявки или заявки для любителей
Ограничение:FR4 не может эффективно рассеивать тепло. Температура перехода светодиодов повышается на 15–25°C выше, чем у эквивалентных алюминиевых конструкций MCPCB.
Керамический PCBA (премиум/высокая надежность)
Керамические подложки (оксид алюминия или нитрид алюминия) полностью устраняют диэлектрический слой, обеспечивая теплопроводность 20-200+ Вт/м·К.
Лучше всего для:Чрезвычайно высокая плотность мощности (>3 Вт/см²) или приложения, требующие абсолютной надежности.
Управление температурным режимом для непрерывной работы
Посадочные фонари работают 12-16 часов ежедневно, 365 дней в году. Управление температурным режимом является фактором надежности №1.
Оптимизация теплового пути
Эмпирическое правило:На каждые 10°C снижения температуры перехода светодиодов срок службы удваивается.
Элемент конструкцииТребованиеМетод проверкиТермальные отверстия под светодиодными площадкамиМинимум 9 отверстий (диаметром 0,3 мм) на светодиодРентгеновский контрольЗаливка Заполнена и покрыта медью или эпоксидной смолойПоперечное сечениеПлощадь меди для распространения тепла300-500 мм² на мощный светодиод Обзор компоновки печатной платыПокрытие припоем на термопрокладке80-90% покрытие (без больших пустот)Рентген, пустоты <25%Поверхность температура (при полной нагрузке)Ниже 60°C (область светодиодной панели)Тепловидение
Материал термоинтерфейса (TIM)
Между MCPCB и радиатором светильника:
- Требуемый ТИМ:Силиконовая или керамическая термопрокладка (минимум 3 Вт/м·К)
- Толщина:от 0,5 мм до 1,5 мм
- Сжатие:20-30% на устранение воздушных зазоров
Медная масса для токовых следов
Ток на одну дорожкуМинимальный вес медиРекомендуемый вес меди<500мА1 унция1 унция500мА-1,5А1 унция2 унции1,5А-3А2 унции2 унции с отверстием под пайку3А+2 унции с параллельными дорожками3 унции
На основе действующих стандартов мощности IPC-2221 для садового освещения.
Проектирование спектра и контроль длины волны
Растениям требуются определенные спектры света на разных стадиях роста. PCBA должна точно передавать эти длины волн.
Стандартные длины волн для освещения растений
Длина волныЦветФункцияТип светодиодного чипа450-460нмКоролевский синийВегетативный рост, поглощение хлорофиллаСиний светодиод660-665нмТемно-красныйЦветение, плодоношение, фотоморфогенезКрасный светодиод730-740нмДальний красныйЭффект Эмерсона, начало цветенияДальний красный светодиод3000K-5000KБелыйПолный спектр, визуальный комфортБелый светодиод
Рекомендации по соотношению красный:синий
Тип растенияРекомендуемое соотношение красного:синегоПримечанияЛистовая зелень (салат, шпинат) от 3:1 до 4:1Более насыщенный синий для компактного ростаПлодовые растения (помидоры, перец) от 5:1 до 9:1Более насыщенный красный для развития цветов/плодовТравы (базилик, кинза)от 4:1 до 6:1Сбалансированный спектрКаннабис полного цикла от 4:1 (овощи) до 8:1 (цветок)Предпочтителен регулируемый спектр
На основе рекомендаций по проектированию светодиодов для садоводства из отраслевых источников.
Контроль тока для стабильности длины волны
Длина волны светодиода меняется с изменением тока. Чтобы сохранить спектральную точность:
- Максимальное отклонение тока:±2% по всем светодиодным цепочкам
- Рекомендуемое отклонение:±1% для моделей премиум-класса
- Метод измерения:Падение напряжения на последовательном резисторе или линейный измеритель тока

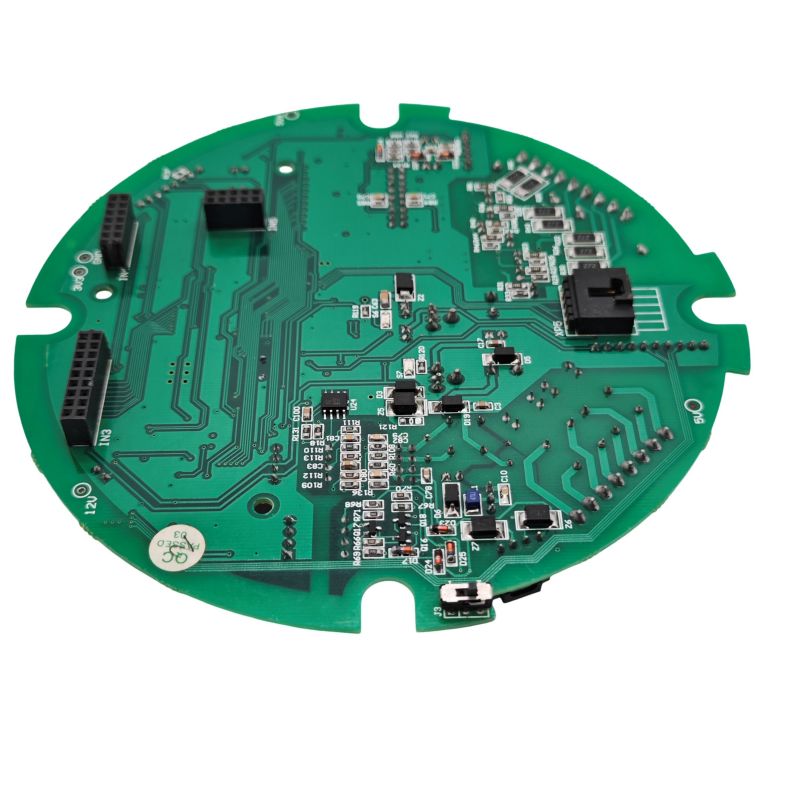

Топология драйвера и проектирование схемы
Постоянный ток против постоянного напряжения
Установка легких печатных плат требуетпривод постоянного токадля каждой светодиодной цепочки, чтобы поддерживать стабильную длину волны и предотвращать перегрев.
ТопологияНаилучшие преимуществаДостоинстваНедостаткиЛинейный постоянный токНизкая мощность (<30 Вт)Простой, низкий уровень электромагнитных помехНеэффективен при высоком падении напряжения Понижающий преобразовательСредняя мощность (30–100 Вт), Vin > VfЭффективный (90–95%) Требуется индуктор, коммутационный шум Повышающий преобразовательСветодиодные цепочки с Vf > Vin Возможность повышения напряженияБольшое количество компонентовМногоканальный постоянный токВысокая мощность (>100 Вт), настраиваемый спектрИндивидуальное управление каналами, высокая эффективностьСложность, более высокая стоимость
Необходимые цепи защиты
Тип защитыКомпонентСпецификацияОбратная полярностьДиод Шоттки или P-FETBБлокирует отрицательное напряжение на входеПеренапряжениеTVS-диодЗажим при максимальном входном токе 1,2xПерегрузка по току (на канал)PTC-предохранитель или сенсорный резистор + отключениеОтключение при 1,3-кратном номинальном токе Защита от электростатического разрядаЗенеровские диоды на входах минимум ±8 кВ
Защита окружающей среды для гроу-комнат
Посадочные светильники работают в условиях высокой влажности (60–90 % относительной влажности). Защита от влаги обязательна для надежной работы.
Требования к конформному покрытию
Тип покрытияНаилучший вариантСпособ нанесенияПерерабатываемостьАкрил (AR)Обычное садоводствоРаспыление или погружениеЛегкийСиликон (SR)Экстремальная влажность, гибкий PCBВыборочное распылениеСложноеУретан (UR)Воздействие соленой воды или химикатовРаспылениеОчень сложное
Минимальная толщина покрытия:0,03 мм (1,2 мил)
Контрольный список защиты от влаги
- Конформное покрытиеповерх всех паяных соединений и открытой меди
- Заливкадля разъемов и зон высокого напряжения (опция для экстремальных условий)
- Герметичные разъемы(Минимум IP65 для открытых теплиц или теплиц с высокой влажностью)
- ЭНИГ обработка поверхности(предотвращает коррозию меди; HASL не рекомендуется)
Ограничения операционной среды
ПараметрВыращивание в помещенииТеплицаНа открытом воздухеДиапазон влажности40-70% относительной влажности 60-90% относительной влажности 10-100% Диапазон температур15-30°C-5–40°C-20–50°CМинимальный рейтинг IPIP20 (сухой в помещении)IP44 (брызги)IP65 (защита от атмосферных воздействий)
Правила компоновки печатной платы с посадкой света
Правило 1: Разделите питание и сигнал
- Держите секцию входа переменного/постоянного тока изолированной от следов привода светодиодов.
- Минимальное расстояние утечки: 3 мм между зонами высокого и низкого напряжения.
Правило 2. Укоротите сильноточные петли
- Размещайте драйверы светодиодов как можно ближе к разъемам светодиодов.
- Минимизируйте площадь контура для уменьшения электромагнитных помех.
Правило 3: Конструкция термопрокладки для светодиодов
- Для каждой термопрокладки светодиода требуется минимум 9 термопереходных отверстий (0,3 мм).
- Переходные отверстия должны быть заполнены и закрыты для возможности пайки.
Правило 4: Медная заливка для заземления
- Используйте сплошную плоскость заземления на слое 2 (для двухслойных MCPCB заземлением является металлический сердечник)
- Для конструкций FR4: выделенный слой грунта с минимальными трещинами.
Правило 5: Распределение мощности по последовательному соединению
- Для длинных линейных печатных плат посадочных огней (до 1500 мм) прокладывайте линии питания как центральную шину.
- Запитывать каждый сегмент светодиода от шины, а не от конца предыдущего сегмента
Требования к производству и сборке
Спецификации сборки SMT для установки Light PCBA
ПараметрТребованиеПроверкаПаяльная паста Не содержит свинца (SAC305 или аналогичный)Соответствие RoHS
Тестирование качества для установки Light PCBA
Метод испытанияКритерии прохождения/неудачностиВнутрисхемное испытание (ICT)Автоматическое крепление датчикаВсе компоненты присутствуют, правильные значенияПроверка полярности светодиодаДиодный режим или визуальный осмотр100% правильная ориентацияТепловидение при полной нагрузкеИК-камера после 1 часа работыНет горячей точки >70°C (светодиодные площадки <60°C целевое значение)Спектральная проверкаСпектрометр (разрешение 0,1 нм) Отклонение длины волны ≤±5 нм от спецификации При прогорании Тест: 24–48 часов при полной мощности и комнатной температуре. Отсутствие неисправности светодиодов и отсутствие мерцания.
Для коммерческого производства легких PCBA рекомендуется 100% тестирование следующих параметров:
- Проверка полярности светодиодов(автоматизированный оптический контроль)
- Качество пайки(AOI на всех силовых компонентах)
- Открытое/короткое тестирование(летающий зонд или гвоздевое ложе)
- Термическая проверка(выборка, 10% от производства)
Посадка света PCBA: часто задаваемые вопросы
Вопрос 1: Какой материал печатной платы лучше всего подходит для мощного (более 200 Вт) освещения для растений, работающего 18 часов в день?
А:Для непрерывной работы высокой мощности,алюминиевый MCPCB с теплопроводностью не менее 3 Вт/м·Кэто стандартный выбор. Вот матрица решений, основанная на реальных полевых данных:
Уровень мощностиРекомендуемый материалТепловая проводимостьОжидаемый срок службы40–100 ВтСтандартный алюминиевый MCPCB (1–2 Вт/м·К)1–2 Вт/м·К30 000–50 000 часов100–200 ВтВысокопроизводительный алюминий (3–5 Вт/м·К) 3–5 Вт/м·К50 000–70 000 часов200–300 Вт+алюминий премиум-класса (5–9 Вт/м·К) или медный сердечник5–9+ Вт/м·К70 000–100 000 часов
Почему алюминий предпочтительнее FR4 для большей мощности:Лампа для посадки мощностью 200 Вт выделяет значительное количество тепла. FR4 имеет теплопроводность всего 0,3-0,5 Вт/м·К и действует как изолятор. Температура перехода светодиода превысит 100°C в течение нескольких минут, что приведет к быстрому снижению светового потока (потеря 30–50% в течение 6 месяцев).
Керамическая альтернатива PCBА:Для обеспечения максимальной надежности или в случаях, когда размер печатной платы сильно ограничен (высокая плотность мощности >3 Вт/см²), керамические подложки (оксид алюминия или нитрид алюминия) полностью исключают диэлектрический слой, достигая 20–200+ Вт/м·К. Однако стоимость в 3-5 раз выше, чем у алюминиевых MCPCB.
Итог для большинства коммерческих производителей:Высокопроизводительный алюминиевый MCPCB (5 Вт/м·К) обеспечивает наилучшее соотношение цены и надежности для светильников мощностью 200 Вт+.
Вопрос 2: Как рассчитать необходимый вес меди для моей печатной платы посадочного светильника, чтобы предотвратить перегрев трасс?
А:Используйте формулу IPC-2221 с этими рекомендациями для садоводства. Следовой перегрев является частым отказом мощных осветительных приборов.
Шаг 1. Определите максимальный ток на трассу:
Для типичного посадочного светильника мощностью 100 Вт при напряжении 48 В: Ток = 100 Вт / 48 В = 2,08 А на цепочку.
Шаг 2. Выберите допустимое повышение температуры (ΔT):
- Повышение на 10°C:Консервативный срок службы более 50 000 часов (рекомендуется для коммерческих целей)
- Повышение на 20°C:Приемлемо для потребительского класса
- Повышение на 30°C:Высокий риск: следы со временем ослабляют паяные соединения.
Шаг 3. Выберите вес меди в зависимости от тока:
Текущий Требуемая ширина меди на 1 унцию (ΔT=20°C) Требуемая ширина меди на 2 унции (ΔT=20°C)Рекомендация1A30 мил (0,76 мм)15 мил (0,38 мм) Допустима 1 унция2A70 мил (1,78 мм)35 мил (0,89 мм) Предпочтительно 2 унции3A120 мил (3,05 мм) 60 мил (1,52 мм) минимум 2 унции 5A220 мил (5,59 мм) 110 мил (2,79 мм) рекомендуется 3 унции
Шаг 4. Рассчитайте по упрощенной формуле (для внешних следов — 2 унции меди):
Ширина (мил) = ток (А) × 35 (для ΔT=20°C)
Пример для 2,08А: 2,08 × 35 = минимальная ширина 73 мил (1,85 мм).
Добавляем 20% запаса прочности:73 × 1,2 = 88 мил (2,23 мм)
Профессиональные рекомендации по установке легких PCBА:
- Используйте минимум 2 унции меди.для всех следов, несущих >1 А
- Используйте 3 унции медидля дорожек с током >3 А или когда пространство на плате ограничено
- Добавить отверстие паяльной маскина сильноточных дорожках---дополнительная припой увеличивает токовую мощность на 20-40%
Метод проверки:После сборки прототипа измерьте температуру с помощью инфракрасной камеры при полной нагрузке. Если температура какой-либо дорожки превышает 70°C, увеличьте вес меди или расширьте дорожку.
В3: Что вызывает неравномерную светоотдачу или мерцание при установке света PCBA и как это исправить?
А:Неравномерная светоотдача и мерцание обычно вызванынесоответствие тока между параллельными цепочками светодиодовилинедостаточная объемная емкость. Вот последовательность диагностики:
Основная причина 1. Несовпадение токов в параллельных цепочках (наиболее распространенное):
Когда несколько цепочек светодиодов подключены параллельно к одному драйверу постоянного тока, небольшие различия в прямом напряжении (Vf) приводят к тому, что одна цепочка потребляет больше тока, чем другие. Самая горячая струна потребляет наибольший ток, нагревается дальше (Vf падает с температурой) и потребляет еще больший ток — тепловой разгон.
Решение:
- Используйтеотдельный формирователь постоянного тока для каждой цепочки(предпочтительно для высокой мощности)
- Или добавитьбалансировочные резисторы(0,5–2 Ом) последовательно с каждой струной для выравнивания тока
- Мощность резистора: P = I² × R (например, резистор 1 А² × 1 Ом = 1 Вт)
Основная причина 2 – Недостаточная объемная емкость на выходе драйвера:
Затемнение с широтно-импульсной модуляцией (ШИМ) создает видимое мерцание, если выходная емкость слишком мала. Ток светодиода возрастает и падает с каждым циклом ШИМ.
Частота ШИММинимальная объемная емкостьВидимость мерцания100–200 Гц1000 мкФ+Видимо для большинства людей500–1000 Гц470 мкФМикер обнаруживается некоторыми1000–4000 Гц100 мкФ Обычно без мерцания>4000 ГцНе требуетсяВидимое мерцание не требуется
Исправить:Добавьте электролитический конденсатор емкостью 100–470 мкФ на выход светодиода, а также керамический конденсатор емкостью 10 мкФ для высокочастотной фильтрации.
Основная причина 3 — Плохая пайка соединений светодиодов:
Трещина или холодная пайка на контактной площадке светодиода приводит к прерывистому соединению. Светодиод может мерцать, тускнеть или полностью выходить из строя по мере нагрева и охлаждения платы.
Метод обнаружения:
- Аккуратно постучите по каждому светодиоду пластиковым инструментом во время работы лампы.
- При возникновении мерцания оплавьте паяное соединение.
- Для светодиодов SMT осмотрите под увеличением наличие трещин вокруг площадки.
Основная причина 4. Недостаточная ширина дорожки, вызывающая падение напряжения:
Длинные и узкие дорожки на мощных струнах создают падение напряжения. Светодиоды на дальнем конце дорожки получают меньший ток, чем те, что рядом с драйвером.
Исправить:
- Рассчитать падение напряжения: V_drop = I × R_trace
- Для струны 2 А на трассе длиной 100 мил (2,54 мм) и массой 1 унция длиной более 24 дюймов: R ≈ 0,24 Ом, V_drop ≈ 0,48 В.
- Это может быть приемлемо. Для V_drop >0,5 В увеличьте ширину дорожки или используйте медь толщиной 2 унции.
Быстрая проверка:Измерьте напряжение на первом и последнем светодиодах в каждой цепочке. Если разница превышает 0,3 В, обновите схему трассировки.
Контрольный список производственных испытаний для установки Light PCBA
Прежде чем одобрить посадочную легкую печатную плату для массового производства, проверьте следующие пять тестов:
| Тест | Метод | Критерии «пройден/не пройден» |
|---|---|---|
| Спектральный выход | Интегрирующая сфера или спектрометр | Отклонение длины волны ≤±5 нм от цели |
| Тепловые характеристики | ИК-камера через 1 час при полной нагрузке | Нет точки >70°C; Светодиодные панели <60°C |
| Текущий баланс | Измерьте ток в каждой параллельной цепочке | Отклонение между строками <5% |
| Устойчивость к влажности | Относительная влажность 85 % при 40 °C в течение 48 часов при включенном питании. | Нет коррозии, нет мерцания, нет сбоев |
| Проверка срока службы (ускоренная) | 85°C/85% относительной влажности, 1000 часов (тест THB) | Уменьшение люмена <10% |
Для коммерческих заказов:Запросите документацию PPAP (Процесс утверждения производственных деталей), включая отчеты о тепловизионных изображениях и данные спектральной проверки.
Резюме: Контрольный список надежных посадочных светильников PCBA
Элемент конструкцииТребованияМатериал печатной платыАлюминий MCPCB (1–9 Вт/м·К) для большинства; FR4 только для малой мощности (<30 Вт) Масса меди минимум 2 унции для следов питания; 1 унция для сигнала. Управление температурой. 9+ тепловых отверстий на светодиод; TIM между печатной платой и радиатором; температура поверхности <60°CСпектральный контрольКрасный (660 нм), синий (450 нм); соотношение в зависимости от урожая; отклонение тока <±2% Топология драйвераПостоянный ток на строку; отдельные каналы драйверов для настройки спектраВлагозащитаКонформное покрытие (акрил или силикон); обработка поверхности ENIG; герметичные разъемыБалансировка токаОтдельные драйверы или балансировочные резисторы для параллельных цепочекСертификацияRoHS, UL (для коммерческих светильников)ТестированиеСпектральное, термическое, баланс тока, устойчивость к влажности, ускоренное старение THB
Надежный посадочный светильник PCBA сочетает в себе надлежащее управление температурным режимом (алюминиевый MCPCB, медь весом более 2 унций, тепловые переходы), точный контроль спектра (постоянный ток, отклонение длины волны ≤±5 нм) и защиту окружающей среды (конформное покрытие, герметичные разъемы). Наиболее распространенные неисправности поля — неравномерная светоотдача, мерцание и преждевременный выход из строя светодиодов — связаны с неправильным тепловым расчетом или несоответствием токов между параллельными цепочками. Отдайте предпочтение меди на 2 унции, отдельным драйверам постоянного тока на канал и проверочным термическим испытаниям, чтобы обеспечить более 50 000 часов работы в коммерческих растущих средах.
