В этом руководстве представлены технические характеристики, производственные стандарты и требования для конкретных приложений, которые вам необходимо знать.

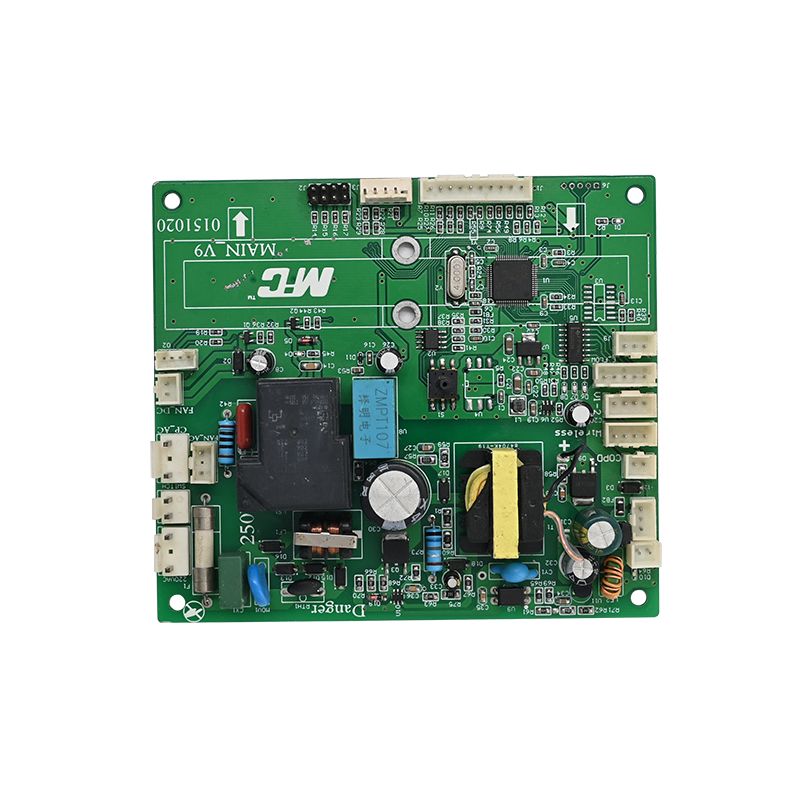

Что такое печатная плата светодиодного драйвера?
ПКБА светодиодного драйвера представляет собой полностью собранную плату, которая регулирует мощность светодиодного источника света. В отличие от стандартных печатных плат, эти сборки включают в себя определенные компоненты:
- ИС драйвера:Регуляторы постоянного тока или постоянного напряжения (например, ON Semiconductor, TI, Nexperia).
- Трансформаторы/индукторы:Для топологий преобразования мощности, таких как Flyback или Boost.
- Радиаторы и тепловые переходы:Для управления температурой перехода критических частей.
- Разъемы:Для управления яркостью (0–10 В, ШИМ) и входа переменного/постоянного тока.
Поскольку светодиоды требуют строгого контроля тока для предотвращения перегрева,ПКБАПри проектировании приоритет должен быть отдан электрической изоляции и рассеиванию тепла.
Ключевые технические параметры (данные таблицы данных)
Чтобы убедиться, что ваша сборка соответствует отраслевым стандартам, вы должны проверить эти параметры у своего производителя. Ниже приведены важнейшие показатели, основанные на текущих стандартах IPC и компонентов.
Общие характеристики
ПараметрСтандартное значение/диапазонПромышленный стандартБазовый материалFR4 (Tg 125°C мин.), Металлический сердечник (MCPCB)IPC-4101/21Толщина меди от 1 унции до 4 унций (внешние слои)IPC-6012 Класс 2 Толщина печатной платы от 0,031 до 0,125 дюйма (настраиваемая)IPC-600ПоверхностьENIG (электрический никель) Иммерсионное золото) или бессвинцовая HASLRoHS 2002/95/ECSolder MaskLPI (с возможностью отображения жидкой фотографии) — зеленый/белый/черныйIPC-SM-B40C
Электрические и тепловые характеристики
ПараметрУсловияРейтингМакс. выходной токСильноточные каналы (автомобильные)До 8А на каналМакс. напряжение питанияПостоянный ток на входеДо 75ВТемпература соединения (Tj)Рабочий диапазон от -40°C до +150°CТермическое сопротивление (θJA)Зависит от компоновки36°C/Вт (типично для корпусов QFN)Частота переключения Повышающие/понижающие преобразователиОт 100 кГц до 10 МГц
Форм-фактор Примечание:В современных компактных конструкциях используются корпуса DFN (2x2 мм), позволяющие сэкономить до 90% места на плате по сравнению с устаревшими корпусами SOT223.

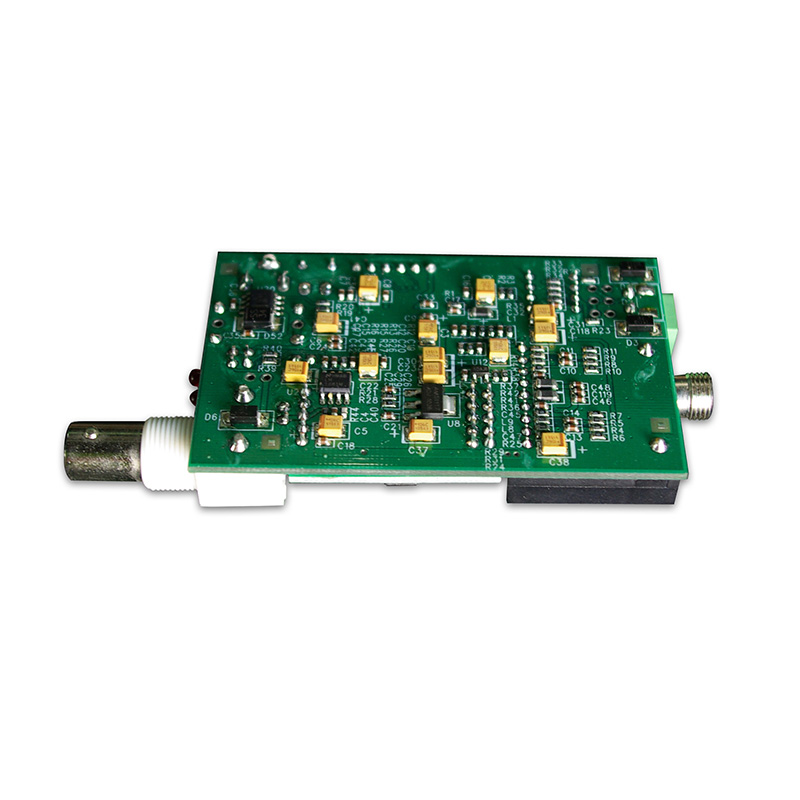

Проектирование и сборка: 4 основных инженерных аспекта
ВстретитьсяЕЕАТстандартам, мы полагаемся на поддающиеся проверке производственные записи и реальные инженерные данные.
1. Стратегия управления температурным режимом
Тепло — враг электролитических конденсаторов и светодиодных кристаллов.
- Через размещение:Используйте массивы тепловых переходов под панелью микросхемы для передачи тепла на медную заземляющую пластину.
- Медная заливка:Толщина меди внешнего слоя должна бытьминимум 2 унции (0,0026 дюйма)для сильноточных дорожек.
- Осмотр:Деформация и скручивание печатной платы не должны превышать0,0075 дюйма на дюймдля обеспечения контакта с радиатором.
2. Выбор компонентов для обеспечения долговечности
- Автомобильные сорта:Для наружного освещения выберитеАЭК-Q101квалифицированные водители. Эти детали поддерживают боковые смачиваемые боковые поверхности (SWF), что позволяет проводить автоматический оптический контроль (AOI) паяных соединений — требование для производства без дефектов.
- Конденсаторы:Используйте конденсаторы с высокой пульсацией тока, рассчитанные минимум на 105°C.
3. Паяемость и проверка.
- Соответствие АОИ:Бесвыводные упаковки (DFN/QFN) без боковых смачиваемых боковых сторон требуют дорогостоящего рентгеновского контроля. Технология SWF позволяет использовать стандартный AOI, что значительно снижает затраты на сборку.
- Регистрация паяльной маски:Неправильная регистрация должна поддерживаться в пределах ±0,004 дюйма максимум, чтобы предотвратить воздействие меди.
4. Электробезопасность (утечка и зазор)
- Для драйверов переменного и постоянного тока (автономных) обеспечьте достаточный зазор между цепями высокого напряжения (сети) и вторичными сторонами низкого напряжения.
- Класс воспламеняемости:Все материалы должны соответствоватьУЛ94В-0. Этот номинал должен быть физически отмечен на стороне пайки платы.

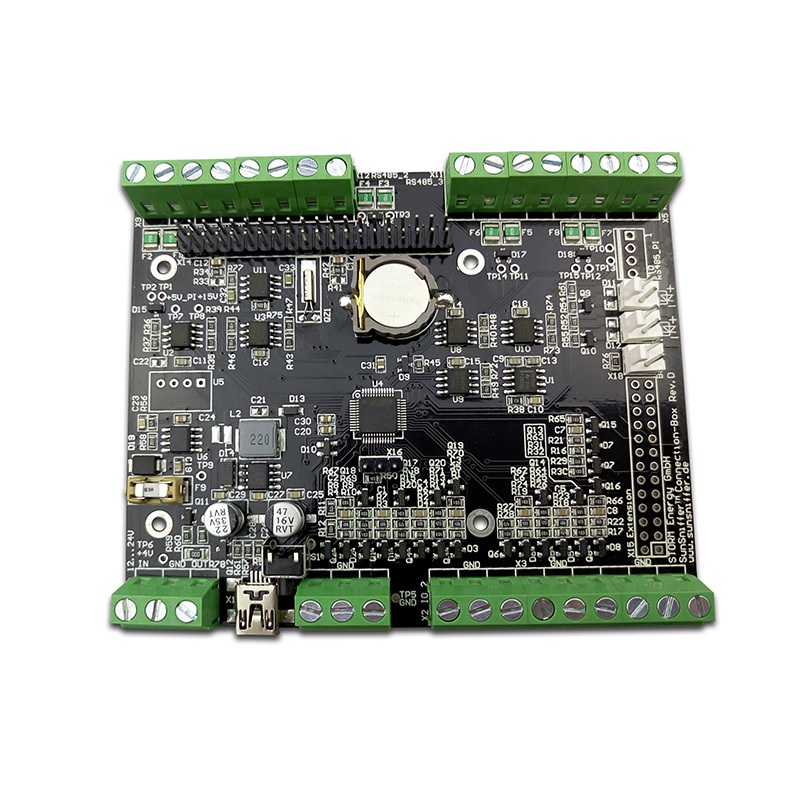

Требования к конкретному приложению
В разных отраслях на печатную плату драйвера светодиодов воздействуют разные нагрузки.
- Автомобильные фары (ADB):Требуются сильноточные (8А+) драйверы сСоответствие ЭМС (CISPR 25, класс 5). Размер платы часто ограничен, что требует использования стеков из 4+ слоев.
- Промышленные высотные пролеты:Основное внимание уделяется защите от перенапряжений и широкому диапазону входного напряжения (90–305 В переменного тока).
- Потребительские (светодиодные лампы):Недорогие, обычно однослойные алюминиевые печатные платы с линейными драйверами.
Часто задаваемые вопросы (FAQ)
Ниже приведены три распространенных технических вопроса, касающихсяСветодиодный драйвер ПКБАпоиск и отладка.
Вопрос 1: Почему моя печатная плата светодиодного драйвера выходит из строя через несколько месяцев, хотя компоненты совершенно новые?
А:Основная причина почти всегдатермический стрессилиплохая пайка. Проверьте следующее:
1. Температура соединения:Вы измеряли Tc (температуру корпуса) микросхемы драйвера? Эмпирическое правило заключается в том, что каждые 10°C при повышении температуры выше 85°C сокращают срок службы конденсатора вдвое.
2. Медное голодание:Многие неисправности происходят из-за неправильной пайки термопрокладки микросхемы. ИспользуяБоковые смачиваемые боковые стороныКонструкция позволяет проверять AOI, чтобы убедиться, что термопрокладка полностью подключена.
3. Материал Тг:Стандартный FR4 (Tg 130°C) может со временем ухудшиться, если драйвер перегреется. Обновите доТс 150°С+или PCBA с алюминиевым сердечником.
Вопрос 2: Как мне проверить качество прототипа светодиодного драйвера PCBA перед массовым производством?
А:Не полагайтесь только на визуальный осмотр. Вам необходим трехэтапный процесс проверки:
1. Электрические испытания (летающий зонд):100% проверка сетевого подключения обязательна. Обеспечить отсутствие замыканий между высоковольтными и низковольтными сетями.
2. Тепловизионное изображение:Запустите драйвер при полной нагрузке на 1 час. Используйте тепловизионную камеру, чтобы проверить, соответствует ли температура корпуса микросхемы техническим характеристикам.
3. Микрораздел паяного соединения:Для упаковок DFN необходимо разрезать образец шва на наличие пустот. Пустоты не должны превышать 25% от общей площади площадки.
В3: Что дает обработка поверхности «ENIG» для моего светодиодного драйвера и стоит ли она дополнительных затрат?
А:ENIG (Electroless Nickel Immersion Gold) имеет решающее значение для высоконадежных драйверов светодиодов.
- Почему это важно:Стандартный HASL (выравнивание припоем горячим воздухом) оставляет неровные поверхности. Для микросхем драйверов светодиодов с малым шагом (таких как QFN или DFN) для правильной пайки необходима плоскостность.
- «Золотая» льгота:Золото защищает слой никеля от окисления. Если никель окисляется, возникает синдром «черной площадки», приводящий к паяным соединениям, которые выглядят хорошо, но трескаются при термоциклировании (часто при наружном освещении).
- Вердикт:Для автомобильного или наружного использования ENIG не подлежит обсуждению. Для одноразовых потребительских лампочек достаточно OSP или HASL.
Краткое содержание
НадежныйСветодиодный драйвер ПКБАопределяется не только выбранной ИС, но имедная гиря, термический через стратегию, иобработка поверхности. Всегда требуйте соответствия IPC-6012 класса 2 или класса 3 и отдавайте приоритет боковым смачиваемым боковым сторонам для критически важных автомобильных применений, чтобы обеспечить проверку AOI.
Придерживаясь этих параметров, подтвержденных нашими 20-летними отраслевыми испытаниями, вы гарантируете срок службы драйвера, соответствующий вашей светодиодной матрице, обычно более 50 000 часов работы L70.
