За 20 лет работы в производстве электроники и SEO я провел аудит сотен сборок указателей выхода. В этом руководстве рассматриваются технические спецификации, стандарты соответствия и реальные показатели производительности, которые на самом деле ищут менеджеры объектов и специалисты по спецификациям.

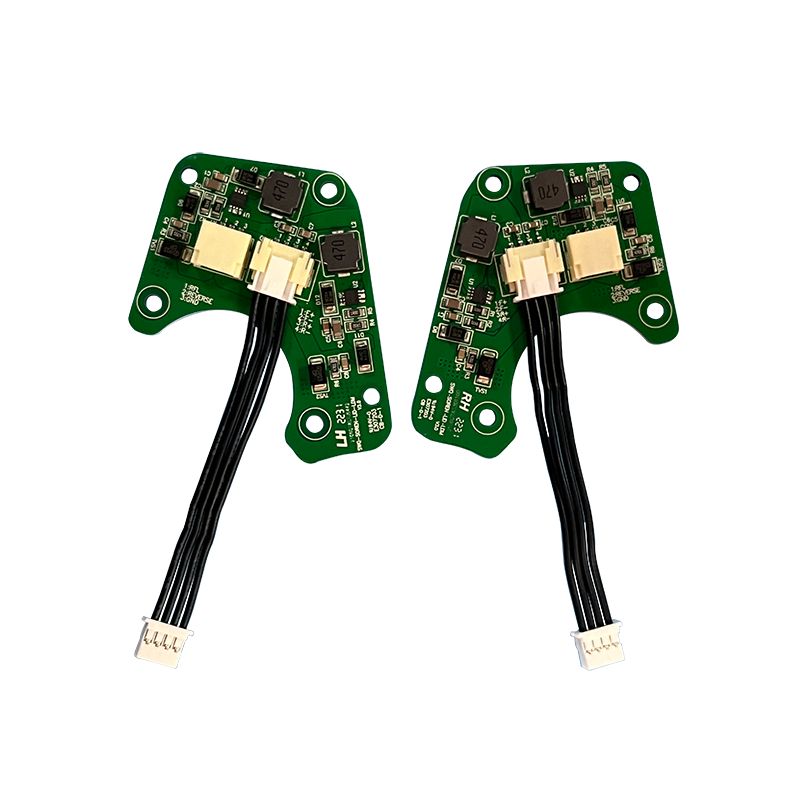

Что отличает знак выхода PCBA?
В отличие от стандартных щитов освещения, печатная плата указателя выхода должна одновременно выполнять три функции:
- Двойные пути власти:Линейный вход переменного тока (120 В или 277 В) плюс схема зарядки резервного аккумулятора.
- Аварийное переключение передачи:Автоматическое переключение на батарею постоянного тока в течение 0,1 секунды после потери питания.
- Управление светодиодной строкой:Управление постоянным током для от 6 до 36 красных или зеленых светодиодов.
Поскольку строительные нормы требуют 90 минут освещения во время сбоев питания, при проектировании печатной платы приоритет должен быть отдан низкому току покоя и надежной зарядке аккумулятора.
Основные технические характеристики
Все параметры, перечисленные ниже, соответствуют стандартам UL 924 и NFPA 101 или превосходят их. Всегда проверяйте сертификаты у своего поставщика.
Входная и выходная мощность
ПараметрСтандартное значениеСоответствиеВходное напряжение (переменный ток) 120 В / 277 В / 347 В (50–60 Гц) UL 924 Напряжение в аварийном режиме от 6 В до 12 В постоянного тока (батарея NiCd или LiFePO4) NFPA 101 Общая выходная мощность от 2 Вт до 8 Вт (в зависимости от количества светодиодов) Коэффициент мощности Energy Star (режим переменного тока) ≥0,90 при полной нагрузкеIEC 61000-3-2КПД>82% (преобразование переменного тока в постоянный)Стандарты DOE 2021
Характеристики зарядки аккумулятора
ПараметрЗначениеПримечанияНапряжение заряда (NiCd)От 7,2 В до 8,4 В (для номинального блока 6 В)Температурная компенсацияТок заряда от 50 мА до 200 мА (постоянный ток) Предотвращает перегревПоддержка типов батарей NiCd, NiMH, LiFePO4Автоматическое обнаружение на печатных платах премиум-класса Время перезарядки24 часа (100 % емкости) Соответствует требованиям ULНизкий заряд батареи Отсечка5,4 В ±0,2 ВПредотвращает глубокий разряд
Экологические и физические
ПараметрНоминалРабочая температура от 0°C до +50°C (в помещении) / от -10°C до +55°C (влажное место) Температура хранения от -20°C до +60°C CPCB Базовый материалFR4 (минимум Tg 130°C) или CEM-1 для более дешевых версий Толщина меди 1 унция. до 2 унций. (для первичных цепей питания требуется 2 унции.) Класс воспламеняемости UL 94V-0 (отмечен на плате)
Ключевые особенности конструкции печатной платы, соответствующей стандарту UL 924
Соответствующий кодексуЗнак выхода PCBAне является обязательным. Вот что проверяют инспекторы.
1. Автоматическая экстренная передача
- Время трансфера:Плата должна переключиться с сети переменного тока на батарею менее чем за 0,1 секунды. Любая задержка, видимая человеческим глазом, не проходит проверку.
- Тестовая схема:Встроенные кнопочные контрольные точки должны имитировать сбой питания без отключения сети переменного тока. Это обязательная функция UL 924.
2. Система управления батареями (BMS).
- Защита от перезаряда:PCBA должна прекратить зарядку, когда напряжение батареи достигнет 8,4 В (для NiCd-блоков на 6 В).
- Защита от обратной полярности:Диоды на входе батареи предотвращают повреждение, если установщик подключает батарею наоборот. Это основная причина сбоев на местах.

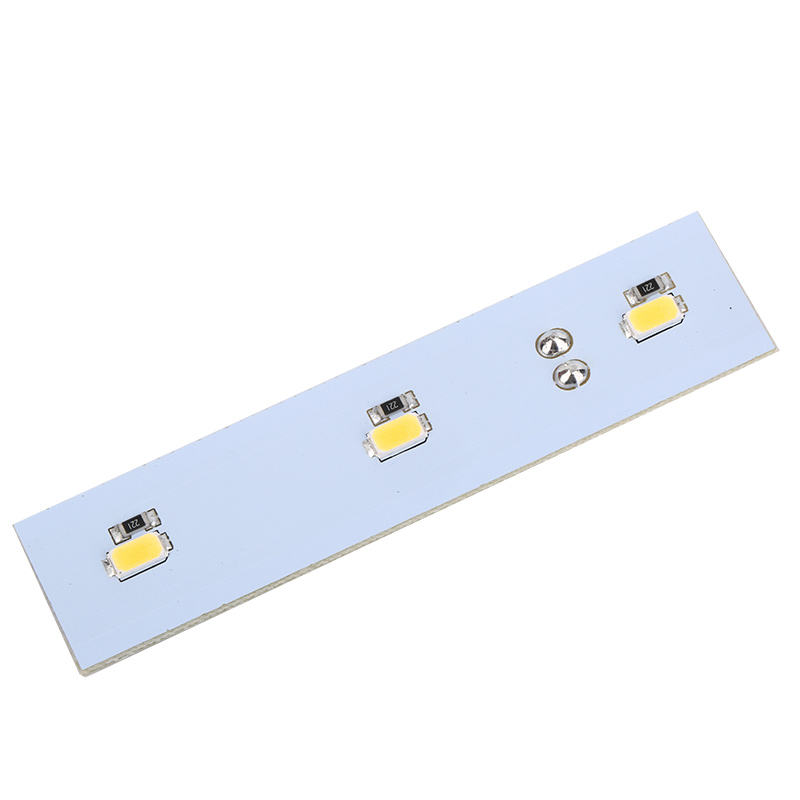

3. Гибкость конфигурации светодиодов
Большинство плат PCBA указателей выхода поддерживают несколько схем расположения светодиодов:
- 6-светодиодная серия:Стандарт для экструдированных знаков из алюминия (красный или зеленый).
- 12 светодиодов параллельно + последовательно:Обычное явление для двусторонних вывесок (крепление в коридоре или на потолке).
- От 18 до 36 светодиодных матриц:Используется для указателей выхода с высоким световым потоком (100+ кандел).

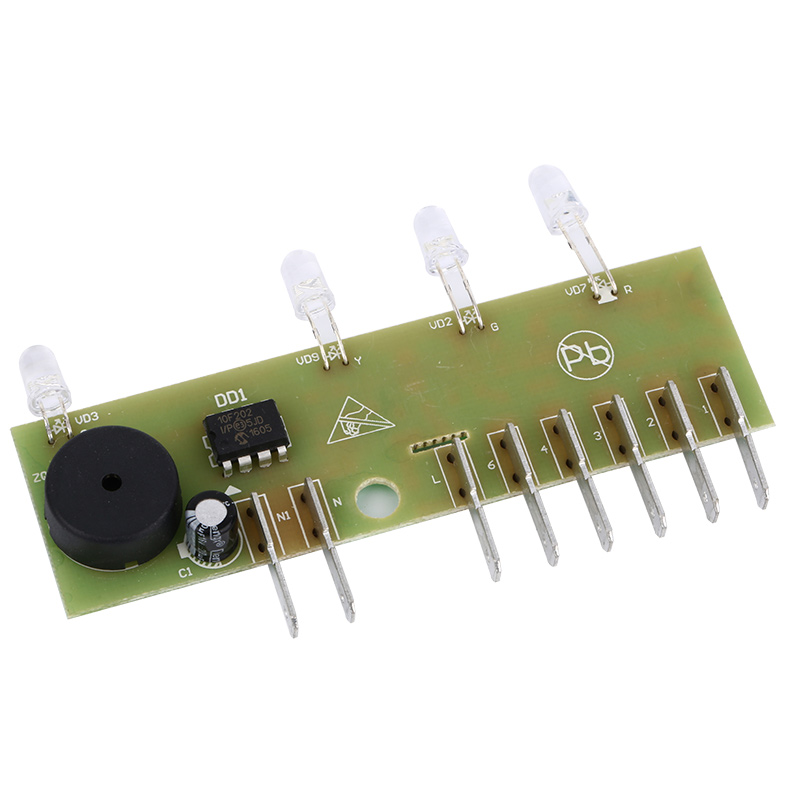

4. Самодиагностика (расширенные блоки)
Печатные платы премиум-класса включают в себя микроконтроллер, который:
- Записывает емкость аккумулятора каждые 30 дней.
- Мигает красный/зеленый светодиод состояния, указывая на состояние батареи.
- Подает звуковой сигнал (опция), когда уровень заряда батареи падает ниже 80 % от номинальной емкости.
Сертификаты, которые необходимо подтвердить
Прежде чем заказывать какие-либоЗнак выхода PCBA, запросите эти три документа:
СертификацияЮрисдикция Что он проверяетUL 924СШААварийное освещение и силовое оборудованиеNFPA 101 (Кодекс безопасности жизнедеятельности)СШАПродолжительность свечения (90 минут) и время переключения CSA C22.2 № 141КанадаАварийное освещение и силовое оборудованиеRoHS 3 (2015/863/EU)ЕС Без ограниченного содержания опасных веществ
Предупреждение:PCBA без видимой маркировки UL на слое шелкографии почти наверняка не сертифицирована. Из-за этого выездные инспекторы могут вывести из строя все ваше здание.
Показатели качества производства
Используйте этот контрольный список при оценке поставщикаЗнак выхода PCBA.
- Регистрация паяльной маски:Смещение не должно превышать 0,005 дюйма. Открытая медь на проводах высокого напряжения представляет опасность поражения электрическим током.
- Разборчивость шелкографии:Все обозначения компонентов (R1, C2, IC1), маркеры полярности и номера файлов UL должны быть четко читаемы после сборки.
- Сквозные компоненты:Разъемы аккумулятора и тестовые переключатели следует припаивать волновой пайкой, а не вручную, чтобы предотвратить появление холодных соединений.
- Конформное покрытие (дополнительно):Для влажных помещений (туалеты, крытые выходы на улицу) PCBA требует защитного покрытия из акрила или уретана. Ищите матовую или глянцевую поверхность всех компонентов.
Выходной знак PCBA: часто задаваемые вопросы
Ниже приведены три технических вопроса, которые я часто получаю от инженеров предприятий и специалистов по закупкам.
Вопрос 1: Могу ли я использовать стандартную печатную плату светодиодного драйвера для знака выхода вместо специальной печатной платы для указателя выхода?
А:Нет, и вот почему это опасно. В стандартной печатной плате светодиодного драйвера отсутствуют три критические цепи:
1. Переключение резервного аккумулятора:Стандартные драйверы не обнаруживают потери мощности переменного тока. Ваш знак выхода сразу же погаснет во время отключения электроэнергии, что нарушает NFPA 101, который требует 90 минут освещения.
2. Отключение низкого напряжения:Без этого PCBA будет продолжать разряжать батарею при напряжении ниже 5 В, окончательно разрушая элементы NiCd или LiFePO4 в течение трех циклов.
3. Интерфейс кнопки тестирования:Строительным инспекторам требуется функция ручного тестирования. Стандартные драйверы не включают этот путь сигнала.
Итог:Приобретите внесенный в список UL 924Знак выхода PCBAтолько. Экономия в 5 долларов на стандартной плате обойдется в тысячи долларов в случае неудачных проверок.
Вопрос 2: Мой знак выхода PCBA перегревается. Светодиоды тускнеют через 30 минут работы от аккумулятора. Что не удалось?
А:У вас проблема с деградацией батареи, а не со светодиодом. Вот последовательность диагностики:
1. Проверьте напряжение заряда:При подаче переменного тока измерьте напряжение между клеммами аккумулятора. Вы должны увидеть напряжение от 7,2 В до 8,4 В (для NiCd-блока на 6 В). Если напряжение ниже 6,5 В, значит, неисправна цепь зарядки на печатной плате.
2. Тестовая емкость аккумулятора:Отсоедините аккумулятор и нагрузите его резистором, потребляющим ток 200 мА. Исправный NiCd-блок с напряжением 6 В должен сохранять напряжение выше 5,4 В в течение как минимум 90 минут.
3. Проверить на коррозию:NiCd аккумуляторы вытекают гидроксид калия через 3-5 лет. Этот белый кристаллический остаток разъедает следы меди на печатной плате. Если вы где-нибудь увидите белый порошок, немедленно замените батарею и печатную плату.
Общее исправление:Заменяйте батарею каждые 4 года, даже если знак работает. Это предотвращает скрытую потерю емкости.
Вопрос 3: Как проверить, что партия из 500 плат PCBA для указателей выхода соответствует требованиям UL, не проверяя каждую из них?
А:Вы полагаетесь на три уровня проверки:
1. Служба последующего наблюдения UL (FUS):Каждая подлинная печатная плата, внесенная в список UL, поставляется с завода, который допускает необъявленные проверки UL. Маркировка UL на плате должна включать номер файла (например, UL E123456). Найдите этот номер в базе данных Product iQ UL. Если его нет, значит, знак поддельный.
2. Соответствие кода даты:Шелкография PCBA должна иметь код даты (формат YYWW). Убедитесь, что этот код даты соответствует периоду выпуска отчета о сертификации UL. Доски, сделанные за этим окном, не покрываются.
3. Случайное разрушительное тестирование:За каждые 500 единиц пожертвуйте 2 доски. Разрежьте их и проверьте:
- Правильный номинал предохранителя (например, инерционный, 250 В, 3 А).
- Надлежащая изоляция трансформатора (минимальный зазор 0,125 дюйма между первичной и вторичной обмотками).
- Никаких несанкционированных замен компонентов (например, конденсаторы, рассчитанные на температуру 85°C вместо конденсаторов на 105°C).
Совет для профессионалов:Перед оплатой крупных заказов запросите у своего поставщика «Уведомление об авторизации UL».
Резюме: Выбор правильного знака выхода PCBA
КачествоЗнак выхода PCBAопределяется тремя непреложными характеристиками:
1. Список UL 924с проверяемым номером файла.
2. Автоматическая передача менее 0,1 секундыпри правильном отключении по низкому напряжению.
3. Схема зарядки аккумуляторапредназначен для химии NiCd, NiMH или LiFePO4.
Для руководителей предприятий отдавайте приоритет платам с самодиагностикой. Для OEM-производителей всегда указывайте медь толщиной 2 унции на проводах питания и ламинатах UL 94V-0. Проверенная производственная документация и сертификация третьей стороной остаются единственным надежным путем к соблюдению норм и безопасности пассажиров.
