Как найти надежного поставщика платы управления инвертором вашего автомобиля?
В Unixplore Electronics вы можете найти широкий спектр вариантов печатных плат автомобильных инверторов, произведенных в Китае. Мы предлагаем конкурентоспособные цены и профессиональное послепродажное обслуживание. Мы также готовы к сотрудничеству и установлению взаимовыгодного партнерства.

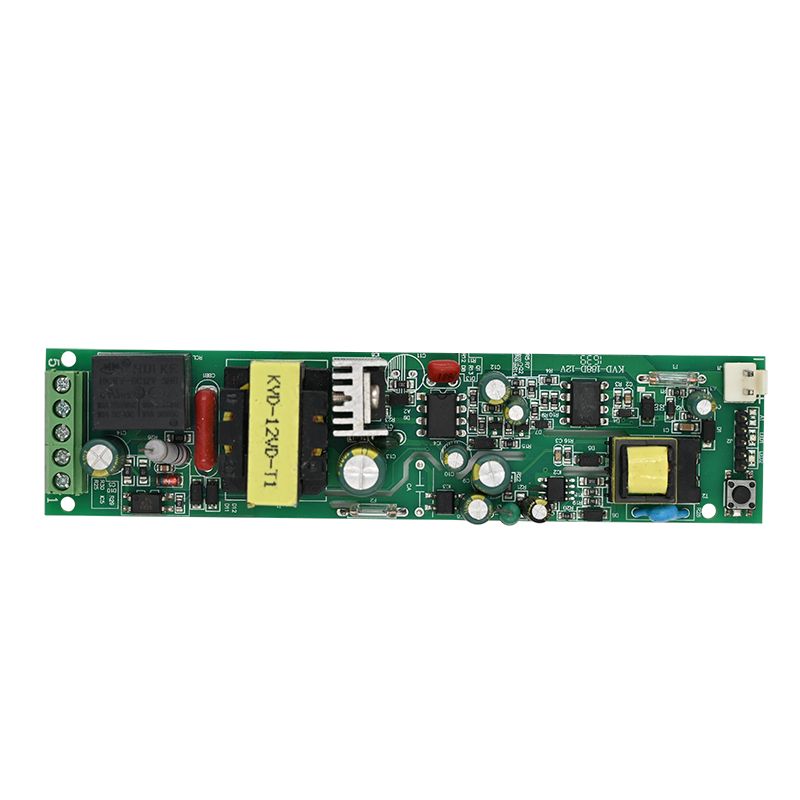

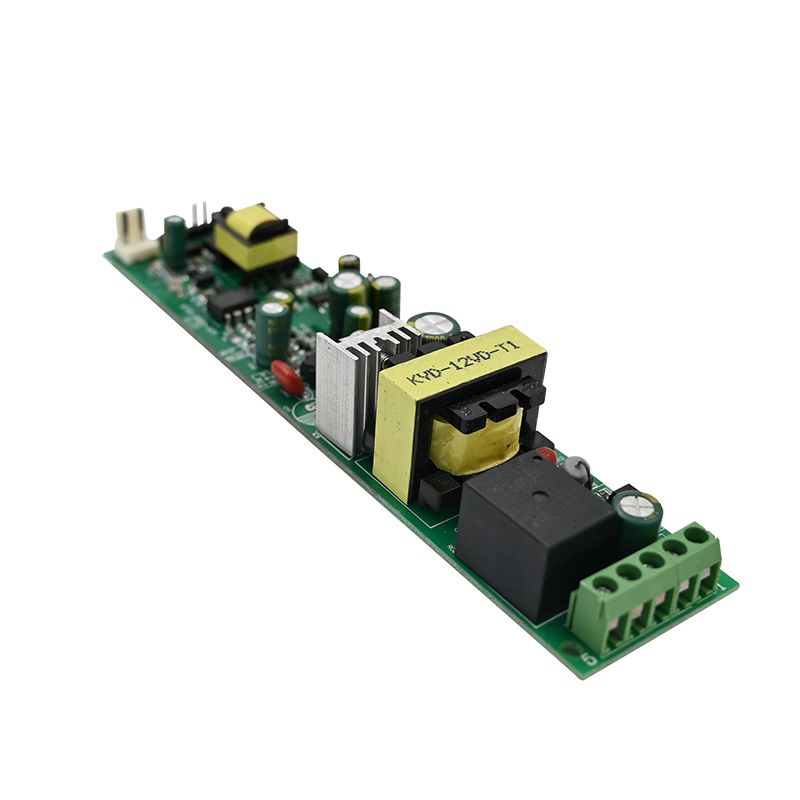

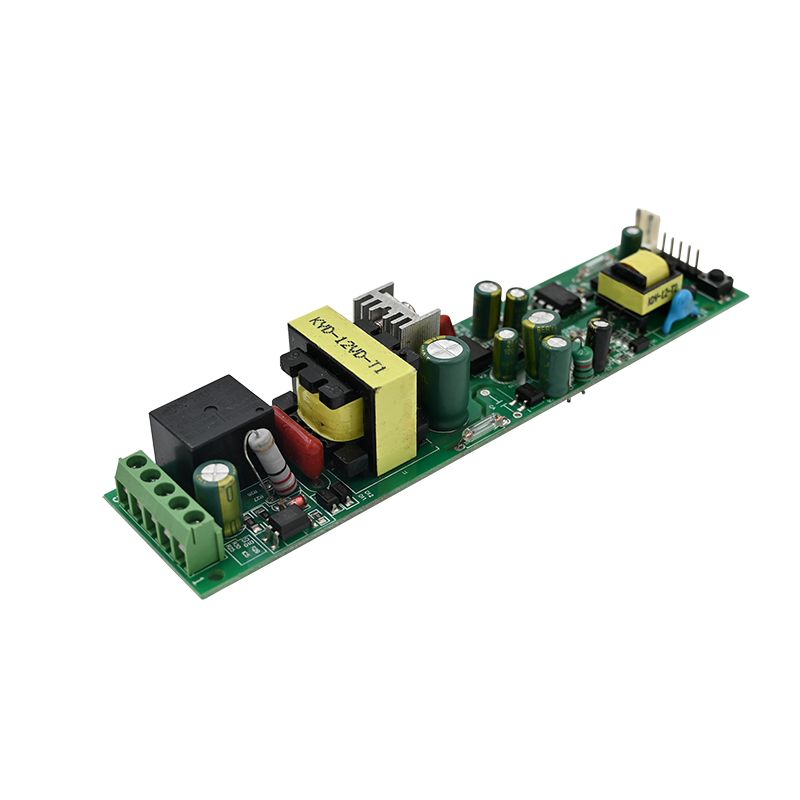

Печатная плата автомобильного инвертора является основным компонентом автомобильного инвертора. Основная функция – преобразование постоянного напряжения 12 В в переменное напряжение 220 В для автомобильной техники.
Обычно он состоит из инверторных модулей, плат управления и корпусов. Среди них модуль инвертора является основным компонентом, осуществляющим преобразование постоянного тока в переменный, который состоит из полупроводникового переключающего устройства, магнитного материала, емкости и других компонентов; платы управления отвечают за управление рабочим процессом инверторного модуля, включая защиту входов и выходов, приводы инверторов, диагностику неисправностей и другие функции; Корпуса играют роль в защите печатной платы и рассеивании тепла.
Идеи проектирования автомобильного инвертора обычно основаны на базовых знаниях, таких как технология импульсных цепей питания, а конструкция инвертора используется для создания вторичного инвертора. Основная идея: использовать микросхему импульсного источника питания (например, TL494, SG3525A и т. д.), сначала увеличить источник питания 12 В постоянного тока до высокочастотной мощности переменного тока 320 В/50 Гц, а затем передать высокочастотное электричество переменного тока. к высокому напряжению постоянного тока посредством выпрямления, а затем используйте метод синусоидальной импульсной модуляции для управления оборотом трубки переключателя посредством выходного импульса.
При проектировании автомобильного инвертора необходимо учитывать стабильность, надежность и безопасность цепи. Например, добавьте в схему компенсационное сопротивление, чтобы решить проблему нестабильной частоты колебаний, вызванную изменениями напряжения источника питания; использовать различные типы полупроводниковых переключающих устройств, магнитных материалов, конденсаторов и других компонентов для повышения эффективности, выходной мощности и надежности инверторов; в то же время при проектировании корпуса необходимо учитывать такие проблемы, как эффективность рассеивания тепла и уровень защиты.
Короче говоря, при проектировании автомобильного инвертора необходимо всесторонне учитывать различные факторы, включая функциональные требования, принципы схемы, выбор компонентов, производственный процесс и т. д., чтобы обеспечить производительность и качество продукта.
Unixplore предоставляет комплексное обслуживание «под ключ» для вашего проекта EMS. Не стесняйтесь обращаться к нам по поводу вашего здания совета, мы можем сделать предложение в течение 24 часов после получения вашегоГербер-файлисписок спецификаций!
Производство автомобильных инверторов PCBA
* Файл Gerber и список спецификаций, предоставленные клиентом.
* Изготовлена пустая печатная плата, компоненты закуплены у нас.
* Изготовление печатной платы с полностью собранными деталями
* 100% работоспособность протестирована перед отправкой.
* Соответствует RoHS, процесс производства не содержит свинца.
* Быстрая доставка с независимым пакетом ESD.
* Комплексная услуга электронного производства для проектирования печатных плат, компоновки печатных плат, производства печатных плат, закупки компонентов, сборки печатных плат SMT и DIP, программирования микросхем, функционального тестирования, упаковки и доставки.
Unixplore PCB и возможности сборки печатных плат
Параметр |
Возможность |
Слои |
1-40 слоев |
Тип сборки |
Сквозное отверстие (THT), поверхностный монтаж (SMT), смешанный (THT+SMT) |
Минимальный размер компонента |
0201(01005 Метрическая единица) |
Максимальный размер компонента |
2,0 x 2,0 x 0,4 дюйма (50 x 50 x 10 мм) |
Типы пакетов компонентов |
BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP и т. д. |
Минимальный шаг площадки |
0,5 мм (20 мил) для QFP, QFN, 0,8 мм (32 мил) для BGA |
Минимальная ширина трассы |
0,10 мм (4 мил) |
Минимальное удаление следов |
0,10 мм (4 мил) |
Минимальный размер сверла |
0,15 мм (6 мил) |
Максимальный размер платы |
18 x 24 дюйма (457 x 610 мм) |
Толщина платы |
От 0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм) |
Материал доски |
CEM-3,FR-2,FR-4, High-Tg, HDI, алюминий, высокочастотный, FPC, Rigid-Flex, Rogers и т. д. |
Чистота поверхности |
OSP, HASL, Flash Gold, ENIG, Gold Finger и т. д. |
Тип паяльной пасты |
Свинцовый или бессвинцовый |
Толщина меди |
0,5 унции – 5 унций |
Процесс сборки |
Пайка оплавлением, пайка волной, ручная пайка |
Методы проверки |
Автоматизированный оптический контроль (АОИ), рентгеновский, визуальный контроль |
Методы тестирования |
Функциональное испытание, испытание зонда, испытание на старение, испытание при высокой и низкой температуре |
Время оборота |
Отбор проб: от 24 часов до 7 дней. Массовый анализ: 10–30 дней. |
Стандарты сборки печатных плат |
ИСО9001:2015; ROHS, UL 94V0, IPC-610E класс ll |
Дополнительная служба EMS Unixplore
● Служба предварительного программирования микросхем с файлами в формате HEX, ELF и BIN.
● Автомобильный инвертор PCBA Функциональное испытательное приспособление, настроенное в соответствии с требованиями клиента к испытаниям.
● Услуги по изготовлению коробок, включая изготовление форм для пластиковых и металлических корпусов и изготовление деталей.
● Конформное покрытие, включая селективное лаковое покрытие и заливку эпоксидной смолой.
● Жгут проводов и кабельная сборка.
● Сборка готового продукта, включая коробку, экран, мембранный переключатель, маркировку и индивидуальную картонную или розничную упаковку.
● Различные сторонние тесты для печатных плат доступны по запросу.
● Помощь в сертификации продукции
Процедура производства PCBA
-
1.Автоматическая печать паяльной пастой
-
2.печать паяльной пастой завершена
-
3.SMT подбор и размещение
-
4.Выбор и установка SMT завершены
-
5.готов к пайке оплавлением
-
6.пайка оплавлением завершена
-
7.готов к АОИ
-
8.Процесс проверки АОИ
-
9.Размещение компонентов THT
-
10.процесс пайки волной
-
11.Сборка ТНТ завершена.
-
12.Проверка AOI сборки THT
-
13.программирование микросхем
-
14.функциональный тест
-
15.Проверка качества и ремонт
-
16.Процесс конформного покрытия PCBA
-
17.ESD упаковка
-
18.Готов к отправке
Упаковка
Для печатной платы
Для готового продукта
