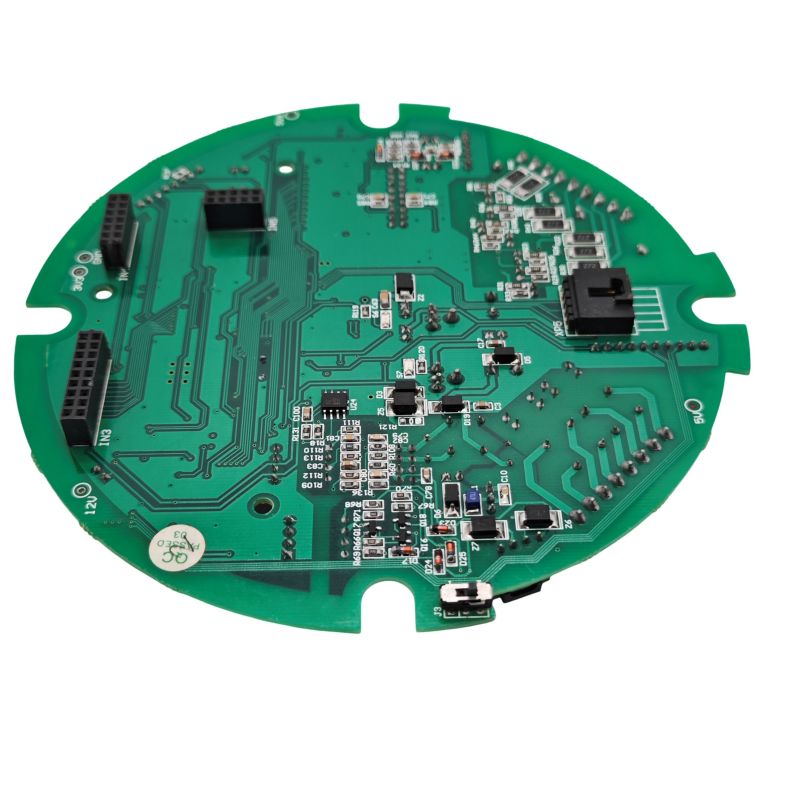

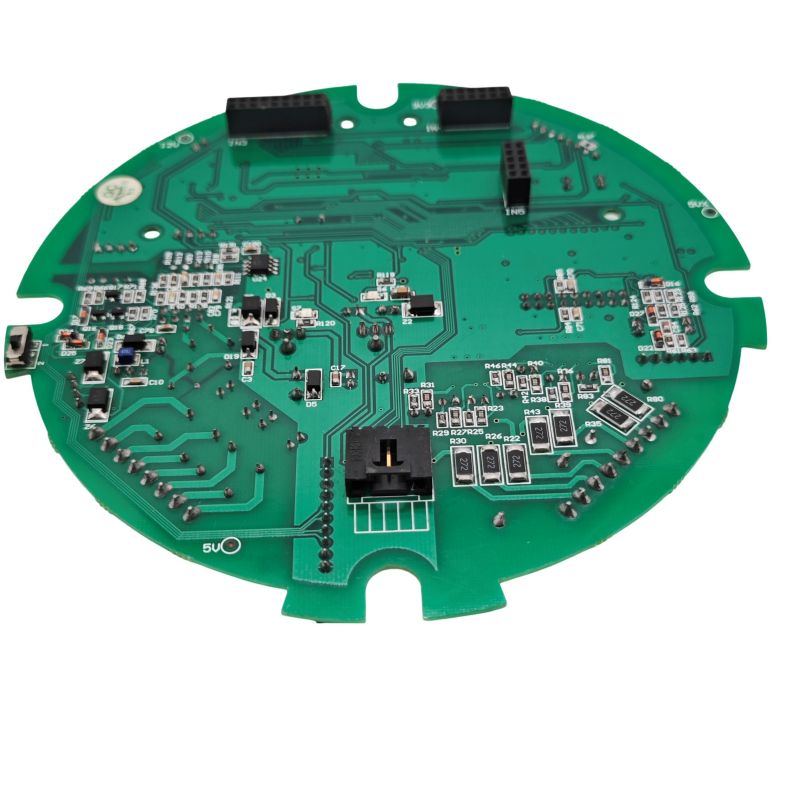

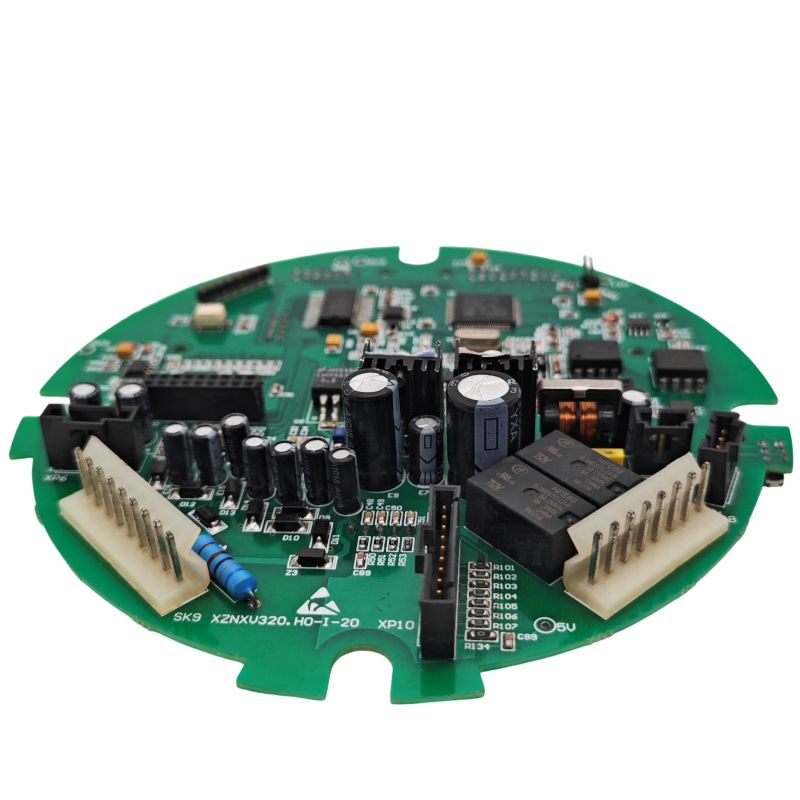

датчик давления PCBA

Unixplore Electronics специализируется на комплексном производстве и поставке датчиков давления PCBA в Китае с 2008 года с сертификацией ISO9001: 2015 и стандартом сборки печатных плат IPC-610E, который широко используется в различном промышленном оборудовании управления и системах автоматизации.

Модель:UE-149

Отправить запрос

Описание продукта


Что такое датчик давления PCBA?

UNIXPLORE Electronics с гордостью предлагает вам датчик давления PCBA. Наша цель — обеспечить, чтобы наши клиенты были полностью осведомлены о наших продуктах, их функциональности и особенностях. Мы искренне приглашаем новых и старых клиентов сотрудничать с нами и вместе двигаться к процветающему будущему.


Датчик давления PCBA относится к сборке печатной платы, используемой в датчиках давления, и является одной из основных частей датчика давления. Датчик давления PCBA воспринимает измеренное значение давления через сенсорные устройства, такие как датчики давления, использует схему аналого-цифрового преобразования для преобразования его в аналоговый электрический сигнал, а затем дополнительно обрабатывает его через микросхему управления и преобразует информацию о мощности в выходной сигнал. сигналы, такие как напряжение и ток, для последующего использования. анализ данных и управление ими.


Основные функции датчика давления PCBA следующие:


Сбор сенсорного сигнала:Преобразуйте измеренный сигнал давления в аналоговый электрический сигнал.


Усиление сигнала:Обработайте собранный сигнал для шумоподавления и преобразуйте его в более высокое значение напряжения для более точного аналогово-цифрового преобразования.


Цифровая обработка сигнала:Используя такие технологии, как высокоскоростное аналогово-цифровое преобразование и процессор цифровых сигналов (DSP) для преобразования аналоговых сигналов в цифровые, обработка сигналов и расчеты алгоритмов выполняются на внутреннем встроенном процессоре.


Модуль связи:Через различные протоколы связи и интерфейсы, такие как последовательный порт, Bluetooth, Wi-Fi, Zigbee или Modbus, его можно подключить к электрической системе управления, системе сбора данных или интеллектуальному оборудованию для удаленного мониторинга и управления.


Управление энергопотреблением:Управляйте питанием датчиков, чтобы обеспечить стабильность и непрерывную работу сенсорной системы.


Являясь основной частью датчика давления, датчик давления PCBA обладает характеристиками высокой точности, высокой надежности и высокой стабильности. Он может считывать и обрабатывать различные сигналы давления и может широко использоваться в промышленном управлении, медицинском оборудовании, автомобилях, защите окружающей среды и других областях. Чтобы помочь достичь более высоких характеристик продукции и более высокого контроля качества.


UNIXPLORE обеспечивает универсальноеПОД КЛЮЧобслуживание для вашего проекта EMS. Не стесняйтесь обращаться к нам по поводу вашего здания совета, мы можем сделать предложение в течение 24 часов после получения вашегоГербер-файлисписок спецификаций!

Датчик давления PCBA Производство

* Файл Gerber и список спецификаций, предоставленные клиентом.
* Изготовлена ​​пустая печатная плата, компоненты закуплены у нас.
* Изготовление печатной платы с полностью собранными деталями
* 100% работоспособность протестирована перед отправкой.
* Соответствует RoHS, процесс производства не содержит свинца.
* Быстрая доставка с независимым пакетом ESD.
* Комплексная услуга электронного производства для проектирования печатных плат, компоновки печатных плат, производства печатных плат, закупки компонентов, сборки печатных плат SMT и DIP, программирования микросхем, функционального тестирования, упаковки и доставки.

Unixplore PCB и возможности сборки печатных плат

Параметр Возможность
Слои 1-40 слоев
Тип сборки Сквозное отверстие (THT), поверхностный монтаж (SMT), смешанный (THT+SMT)
Минимальный размер компонента 0201(01005 Метрическая единица)
Максимальный размер компонента 2,0 x 2,0 x 0,4 дюйма (50 x 50 x 10 мм)
Типы пакетов компонентов BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP и т. д.
Минимальный шаг площадки 0,5 мм (20 мил) для QFP, QFN, 0,8 мм (32 мил) для BGA
Минимальная ширина трассы 0,10 мм (4 мил)
Минимальное удаление следов 0,10 мм (4 мил)
Минимальный размер сверла 0,15 мм (6 мил)
Максимальный размер платы 18 x 24 дюйма (457 x 610 мм)
Толщина платы От 0,0078 дюйма (0,2 мм) до 0,236 дюйма (6 мм)
Материал доски CEM-3,FR-2,FR-4, High-Tg, HDI, алюминий, высокочастотный, FPC, жестко-гибкий, Rogers и т. д.
Чистота поверхности OSP, HASL, Flash Gold, ENIG, Gold Finger и т. д.
Тип паяльной пасты Свинцовый или бессвинцовый
Толщина меди 0,5 унции – 5 унций
Процесс сборки Пайка оплавлением, пайка волной, ручная пайка
Методы проверки Автоматизированный оптический контроль (АОИ), рентгеновский, визуальный контроль
Методы тестирования Функциональное испытание, испытание зонда, испытание на старение, испытание при высокой и низкой температуре
Время оборота Отбор проб: от 24 часов до 7 дней. Массовый анализ: 10–30 дней.
Стандарты сборки печатных плат ИСО9001:2015; ROHS, UL 94V0, IPC-610E класс ll

Дополнительная служба EMS Unixplore

● Служба предварительного программирования микросхем с файлами в формате HEX, ELF и BIN.
● Датчик давления PCBA Прибор для функционального тестирования, настроенный в соответствии с требованиями клиента к испытаниям.
● Услуги по изготовлению коробок, включая изготовление форм для пластиковых и металлических корпусов и изготовление деталей.
● Конформное покрытие, включая селективное лаковое покрытие и заливку эпоксидной смолой.
● Жгут проводов и кабельная сборка.
● Сборка готового продукта, включая коробку, экран, мембранный переключатель, маркировку и индивидуальную картонную или розничную упаковку.
● Различные сторонние тесты для печатных плат доступны по запросу.
● Помощь в сертификации продукции

Процедура производства PCBA

  • pressure sensor PCBA

    1.Автоматическая печать паяльной пастой

  • pressure sensor PCBA

    2.печать паяльной пастой завершена

  • pressure sensor PCBA

    3.SMT подбор и размещение

  • pressure sensor PCBA

    4.Выбор и установка SMT завершены

  • pressure sensor PCBA

    5.готов к пайке оплавлением

  • pressure sensor PCBA

    6.пайка оплавлением завершена

  • pressure sensor PCBA

    7.готов к АОИ

  • pressure sensor PCBA

    8.Процесс проверки АОИ

  • pressure sensor PCBA

    9.Размещение компонентов THT

  • pressure sensor PCBA

    10.процесс пайки волной

  • pressure sensor PCBA

    11.Сборка ТТ завершена.

  • pressure sensor PCBA

    12.Проверка AOI сборки THT

  • pressure sensor PCBA

    13.программирование микросхем

  • pressure sensor PCBA

    14.функциональный тест

  • pressure sensor PCBA

    15.Проверка качества и ремонт

  • pressure sensor PCBA

    16.Процесс конформного покрытия PCBA

  • pressure sensor PCBA

    17.ESD упаковка

  • pressure sensor PCBA

    18.Готов к отправке


Упаковка

Для печатной платы

pressure sensor PCBA
pressure sensor PCBA
Для готового продукта

pressure sensor PCBA
pressure sensor PCBA
